Produktdetails:
|
| Produkt-Name: | 10GBASE-LRM2 | Bitgeschwindigkeit: | 10Gbps |
|---|---|---|---|
| Formularart: | SFP+ | Wellenlänge: | 1310nm |
| Medien: | SMF | Komponenten: | FP+PIN |
| Reichweite: | 2km | Verbindungsstück: | Lc-Duplex |
| Schlüsselwörter: | SFP-10G-LRM2 |

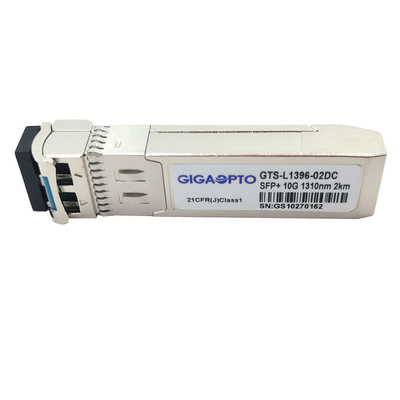

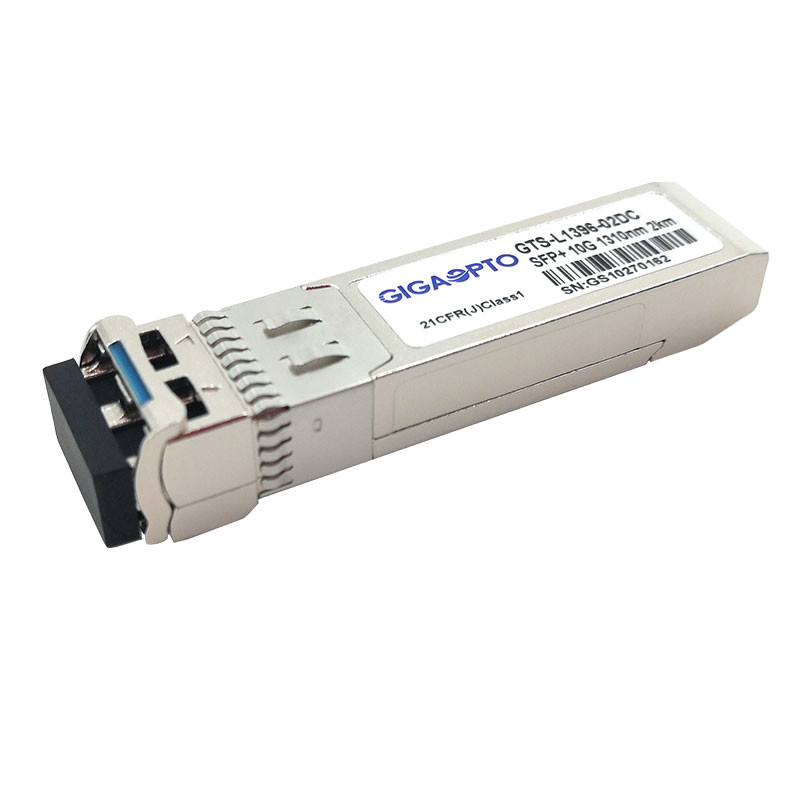

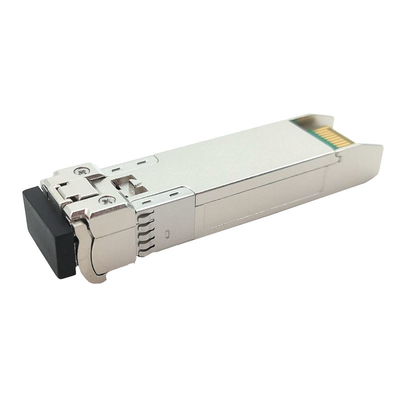

10GBASE LRM2 SFP plus optische DOM LC Transceiver 1310nm SMF 2km
Beschreibung
Diese Hochleistung, kosteneffektives Transceivermodul SFP+ 10GBASE-LRM2 ist für Gebrauch im Ethernet 10GBASE bestimmt und stützt 2km Getriebe über Einmodenfaser des doppelten Stranges über ein LC-Verbindungsstück unter Verwendung einer nominalen Wellenlänge von 1310nm.
Dieser Transceiver SFP+ 10G LRM2 besteht aus zwei Abschnitten: ein hoher zuverlässiger 1310nm FP Laser-Übermittler und eine hohe Empfindlichkeit PIN-Fotodiode, alles Modul Lasersicherheitsanforderungen der Klasse 1 gerecht werden.
Dieser Transceiver ist mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-LR konform. Er ist mit der Randart das Verbindungsstück SFP+ 20 Stift, zum der heißen Steckerfähigkeit zu erlauben.
Digital-Diagnostiküberwachung ist- über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472 spezifiziert. Leistungsaufnahme der geringen Energie kennzeichnend, ist hohe Geschwindigkeit, dieser Transceiver 10G SFP+ LRM2 für Rechenzentrum, der Faser-10G Kanal, SONETs und HAVW etc. weitverbreitet.
Jeder Transceiver ist 100% optisch überprüft und auf Kompatibilität geprüft, bevor er versendet.
Spezifikation
| Verpackungstechnik | SFP+ | Maximale Bitgeschwindigkeit | 10G |
| Wellenlänge (TX) | 1310nm | Faser-Reichweite | 2km |
| Verbindungsstück | Lc-Duplex | Medien | SMF |
| Übermittler-Art | FP Laser | Empfänger-Art | PIN |
| TX-Spitzenleistung | -8.2~-0.5dBm | RX-Empfindlichkeit | <-14> |
| Macht-Budget | 6.2dB | Löschungs-Verhältnis | >3.5dB |
| Leistungsaufnahme | ≤1.0W | RX-Überlastung | >0.5dBm |
| DOM Support | Ja | Temperaturspanne | COM. |
| OEM/ODM | Gestützt | Garantie-begrenzte Zeit | 36 Monate |
| Protokolle | SFP+ MSA konform, CPRI, eCPRI | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Gesamtangebot gegenwärtig | ICC | 300 | MA | |||
| Übermittler | ||||||
| Übermittler-differenziale Eingangsspannung | 180 | 1200 | Millivolt | |||
| Tx_Fault-Ausgangsspannung - hoch | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault-Ausgangsspannung - niedrig | Vol. | 0 | 0,4 | V | LVTTL | |
| Tx_Disable-Eingangsspannung - hoch | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable-Eingangsspannung - niedrig | VIL | 0 | 0,8 | V | LVTTL | |
| Eingegebener differenzialer Widerstand | 90 | 100 | 110 | Ω | ||
| Empfänger | ||||||
| Empfänger-differenziale Ausgangsspannung | 300 | 850 | Millivolt | |||
| Los-Ausgangsspannung - hoch | VOH | 2,4 | Vcc | V | LVTTL | |
| Los-Ausgangsspannung - niedrig | Vol. | 0 | 0,4 | V | LVTTL | |
| Ertrag-differenzialer Widerstand | 90 | 100 | 110 | Ω | ||
| Optischer Sender-Eigenschaften | |||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Durchschnittliche Spitzenleistung | SCHELLFISCH | -8,2 | +0,5 | dBm | |||
| Mittelwellenlänge | λc | 1260 | 1310 | 1360 | Nanometer | ||
| Spektralbreite | ∆λ | 2,8 | Nanometer | ||||
| Löschungs-Verhältnis | ER | 3,5 | DB | ||||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | ||||
| Optischer Aufstieg/Abfallzeit | TR/TF | 28 | 50 | ps | |||
| Übermittler-und Streuungs-Strafe | TDP | 3,2 | DB | ||||
| Übermittler WEG von der Energie | POFF | -45 | dBm | ||||
| Ertrag-Augen-Diagramm | Willigt mit IEEE802.3ae ein | ||||||
| Optischer Empfänger-Eigenschaften | |||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Mittelwellenlänge | λc | 1260 | 1610 | Nanometer | |||
| Empfänger-Empfindlichkeit | PSEN | -14,4 | dBm | 1 | |||
| Eingegebene Sättigungs-Energie (Überlastung) | PSAT | 0,5 | dBm | ||||
| Empfänger-Reflexionsvermögen | -12 | DB | |||||
| LOS De-erklären Niveau | LOSD | -17 | dBm | ||||
| LOS erklären Niveau | LOSA | -30 | dBm | ||||
| Los-Hysterese | HYS | 0,5 | 6 | DB | |||
Anmerkung 1. gemessen mit PRBS231-1 Muster, @10.3125Gbps, ER=4dB, BER=1x10-12.
Kompatibilität
Jedes Gigaoptos optischer Transceiver wird im Wirtsgerät geprüft, um Interoperabilität zu überprüfen, und wir versprechen 100% volle Kompatibilität auf dem spezifizierten Gerät mit einer 3-jährigen Garantie.
Für dieses GTS-L1396-02DC beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Für mehr Produktkompatibilität sind Sie immer willkommen, mit uns in Verbindung zu treten.
| Entsprechende kompatible Marke/Teilnummer | |||
| Kompatible Marke | Teilnummer | Kompatible Marke | Teilnummer |
| Gigaopto | GTS-L1396-02DC | Brokat | 10G-SFPP-LRM2 |
| Cisco | SFP-10G-LRM2 | Wacholderbusch | EX-SFP-10GE-LRM2 |
| Netgear | AXM764 | ||
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
