Produktdetails:
|
| Produkt-Name: | 40GBASE SWDM4 | Datumsrate: | 40Gb/s |
|---|---|---|---|
| Form-Faktor: | QSFP+ | Abstand: | 440m@OM5/350m@OM4/240m@OM3 |
| Verbindungsstück: | Duplex LC | Komponente: | VCSEL + PIN |
| Höhepunkt: | QSFP-40G-CSR-S, 40G SWDM4 | ||
| Hervorheben: | Optischer Transceiver QSFP+ MMF,optischer Transceiver 850nm MMF,40GBASE SWDM4 |
||
Basiert auf einer Industriemulti-standardvereinbarung (SWDM-MSA), mehr offene Interoperabilität als andere eigene Lösung wie QSFP-SR-BD
Kosteneffektiv Bandbreite, die von 10G zu 40G ohne ändernde vorhandene Fasern verbessert
Beschreibung

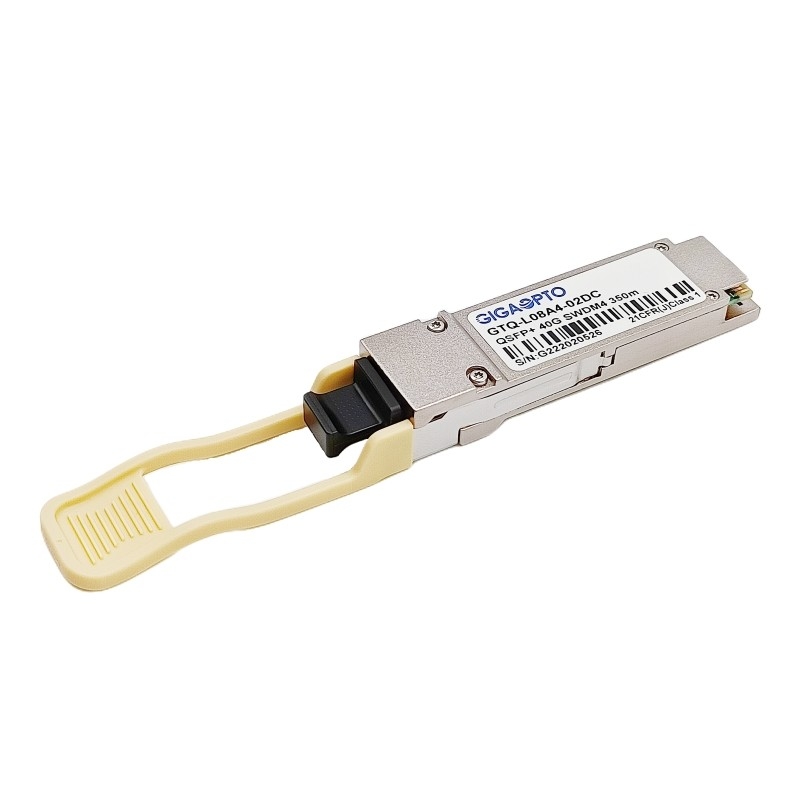

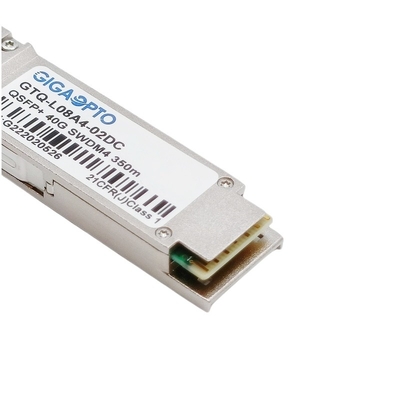

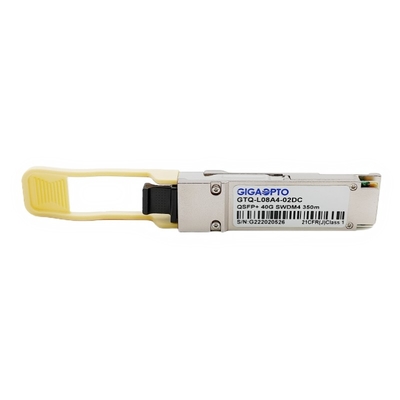

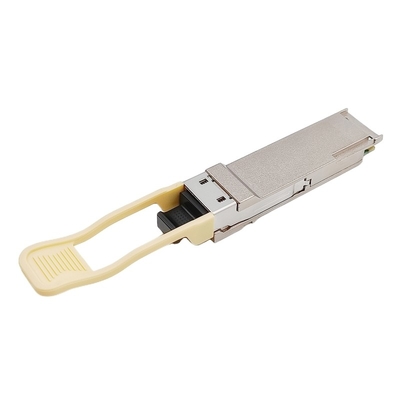

Das GTQ-L08A4-02DC ist eine Art steckbarer optischer Transceiver einsetzt Technologie SWDM (kurzwelliges Abteilungs-Multiplex), die mit der Multimodefaser arbeitet und stellt 4 Kanäle in der Region 850-940nm an 10Gbps/lanes bereit, das ein gemultiplextes Signal 40G über breitem Band OM5 an Längen bis 440m (240m auf OM3/350m auf OM4) übertragen kann mit einem Duplex-LC-Verbindungsstück.
Benutzt zwei Fasern (Duplex) anstelle acht (SR4), dieses 40G SWDM4-S ist eine kosteneffektivere Transceiverlösung für 10G zu den Anwendungen der Migration 40G.
Die Transceivers QSFP+ 40Gbase-SWDM4 sind mit der elektrischen Schnittstelle QSFP+ MSA und IEEE 802.3ba XLPPI konform.
Digital-Diagnostikfunktionen sind- über eine I2C-Schnittstelle verfügbar, wie durch das QSFP+ MSA spezifiziert.
Spezifikation
| Produkt-Kategorie | 40Gbase SWDM4 | P/N | GTQ-L08A4-02DC |
| Form-Faktor | QSFP+ | Daten-klassig | 41.2Gbps (4×10.3Gbps) |
| Verbindungs-Abstand | 440m@OM5/350m@OM4/240m@OM3 | Medien-Art | MMF |
| Wellenlänge (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Verbindungsstück | Lc-Duplex |
| Stromversorgungs-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 3.5W |
| Übermittler-Art | 850mm VCSEL | Empfänger-Art | PIN |
| Übermittler-Energie | -7,5 | +3dBm | Empfänger-Empfindlichkeit | < -9=""> |
| Löschungs-Verhältnis | > 2dB | DOM/DDM | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3 Jahre |
| Lagerung: -40°C zu 85°C | Konform | CE/FCC/RoHS | |
| Protokolle | 40G Ethernet, SFF-8436, SFF-8636, MSA konform | ||
Eigenschaft
Anwendungen
Optische Eigenschaften
| Elektrisches charactoristics Eingangssignal des Übermittlers (TP1) |
Minute |
Typisch |
Maximal |
Einheiten |
Bedingungen |
| Unsymmetrische Eingangsspannungstoleranz | -0,3 | 4 | V | Bezogenes Common des Signals TP1 | |
| Wechselstrom-Gleichtakteingangsspannungstoleranz | 15 | Millivolt | Effektivwert | ||
| Differenzial gab Rückflussdämpfung ein | Sehen Sie 86A.4.1.1 | DB | 10MHz zu 11.1GHz | ||
| Diffrential zur Gleichtaktinput-Rückflussdämpfung | 10 | DB | 10MHz zu 11.1GHz | ||
| Toleranz des Bammels J2 | 0,17 | UI | |||
| Toleranz des Bammels J9 | 0,29 | UI | |||
| Toleranz der Daten-abhängige Impuls-Breiten-Schrumpfung (DDPWS) |
0,07 |
UI |
|||
| Spezifikationswerte | |||||
|
Augenmaskenkoordinaten: X1, X2 Y1, Y2 |
0,11, 0,31 95.350 |
UI Millivolt |
Schlagen Sie Ratio=5E-5 |
||
| Übersprechenkalibrierungssignal VMA | 850 | Millivolt |
Während Kalibrierungsbefolgungssignal |
||
| Übersprechenkalibrierungs-Schrittumschlagzeiten, 20% bis 80% |
34 |
ps |
|||
| Elektrisches charactoristics Ausgangssignal des Empfängers (TP4) |
Minute |
Typisch |
Maximal |
Einheit |
|
|
Unsymmetrischer Ausgangsspannungstoleranz-bereich |
-0,3 |
4 |
V |
Bezogenes Signalcommon |
|
| Wechselstrom-Gleichtaktausgangsspannung (Effektivwert) | 7,5 | Millivolt | |||
| Beendigungsfehlanpassung an 1MHz | 5 | % | |||
| Differenzausgang Rückflussdämpfung | Sehen Sie 86A.4.2.1 | DB | 10MHz zu 11,1 Gigahertz | ||
| Gleichtaktertrag-Rückflussdämpfung | Sehen Sie 86A.4.2.2 | DB | 10MHz zu 11,1 Gigahertz | ||
| Ertragübergangszeit, 20% bis 80% | 28 | ps | |||
| Ertrag des Bammels J2 | 0,42 | UI | |||
| Ertrag des Bammels J9 | 0,65 | UI | |||
| Spezifikationswerte | |||||
|
Augenmaskenkoordinaten: X1, X2 Y1, Y2 |
0,29, 0,5 150.425 |
UI Millivolt |
Schlagen Sie ratio=5E-5 |
||
| Übersprechenquelle VMA, jeder Weg | 700 | Millivolt | An TP1a | ||
| Übersprechenquellübergangszeiten, 20% bis 80% | 37 | PS | An TP1a | ||
Elektrische Eigenschaften
| Elektrisches charactoristics Eingangssignal des Übermittlers (TP1) |
Minute |
Typisch |
Maximal |
Einheiten |
Bedingungen |
| Unsymmetrische Eingangsspannungstoleranz | -0,3 | 4 | V | Bezogenes Common des Signals TP1 | |
| Wechselstrom-Gleichtakteingangsspannungstoleranz | 15 | Millivolt | Effektivwert | ||
| Differenzial gab Rückflussdämpfung ein | Sehen Sie 86A.4.1.1 | DB | 10MHz zu 11.1GHz | ||
| Diffrential zur Gleichtaktinput-Rückflussdämpfung | 10 | DB | 10MHz zu 11.1GHz | ||
| Toleranz des Bammels J2 | 0,17 | UI | |||
| Toleranz des Bammels J9 | 0,29 | UI | |||
| Toleranz der Daten-abhängige Impuls-Breiten-Schrumpfung (DDPWS) |
0,07 |
UI |
|||
| Spezifikationswerte | |||||
|
Augenmaskenkoordinaten: X1, X2 Y1, Y2 |
0,11, 0,31 95.350 |
UI Millivolt |
Schlagen Sie Ratio=5E-5 |
||
| Übersprechenkalibrierungssignal VMA | 850 | Millivolt |
Während Kalibrierungsbefolgungssignal |
||
| Übersprechenkalibrierungs-Schrittumschlagzeiten, 20% bis 80% |
34 |
ps |
|||
| Elektrisches charactoristics Ausgangssignal des Empfängers (TP4) |
Minute |
Typisch |
Maximal |
Einheit |
|
|
Unsymmetrischer Ausgangsspannungstoleranz-bereich |
-0,3 |
4 |
V |
Bezogenes Signalcommon |
|
| Wechselstrom-Gleichtaktausgangsspannung (Effektivwert) | 7,5 | Millivolt | |||
| Beendigungsfehlanpassung an 1MHz | 5 | % | |||
| Differenzausgang Rückflussdämpfung | Sehen Sie 86A.4.2.1 | DB | 10MHz zu 11,1 Gigahertz | ||
| Gleichtaktertrag-Rückflussdämpfung | Sehen Sie 86A.4.2.2 | DB | 10MHz zu 11,1 Gigahertz | ||
| Ertragübergangszeit, 20% bis 80% | 28 | ps | |||
| Ertrag des Bammels J2 | 0,42 | UI | |||
| Ertrag des Bammels J9 | 0,65 | UI | |||
| Spezifikationswerte | |||||
|
Augenmaskenkoordinaten: X1, X2 Y1, Y2 |
0,29, 0,5 150.425 |
UI Millivolt |
Schlagen Sie ratio=5E-5 |
||
| Übersprechenquelle VMA, jeder Weg | 700 | Millivolt | An TP1a | ||
| Übersprechenquellübergangszeiten, 20% bis 80% | 37 | PS | An TP1a | ||
Diagnoseüberwachungsspezifikationen Digital
| Parameter | Einheit | Spezifikation |
| Temperatur-Monitor | °C | ± 3 |
| Spg. Kontrollempfänger | V | ± 5% |
| I_bias-Monitor | MA | ± 10% |
| Monitor der Leistungsaufnahme-(Rx) | DB | ± 3,0 |
| Monitor der Sendeleistungs-(Tx) | DB | ± 3,0 |
Mechanische Maße
