Produktdetails:
|
| Produkt-Name: | 40G SR BD | Bitgeschwindigkeit: | 40Gbps |
|---|---|---|---|
| Form-Faktor: | QSFP+ | Wellenlänge: | 832nm - 918nm |
| Fasertransmission: | 150m@OM4/100m@OM3 | Schnittstelle: | Duplex-LC-Behälter |
| Höhepunkt: | 40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M Dual LC | ||
| Hervorheben: | Optischer Transceiver BiDi QSFP+,40GBASE SR QSFP+ optischer Transceiver,Modul 918nm MMF |
||

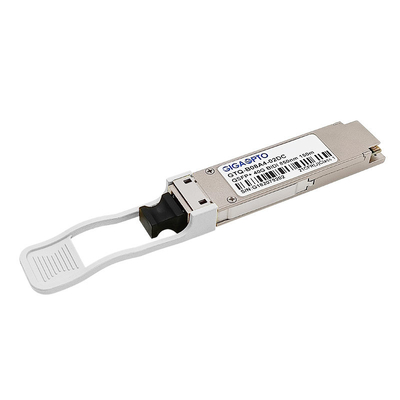

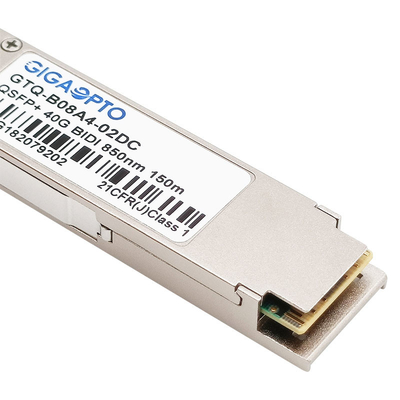

40GBASE-SR bidirektionales QSFP+ Duplex-LC MMF optisches Transceiver-Modul für Ethernet und Data Center
Beschreibung
Gigaoptos GTQ-B08A4-02DC QSFP+ ist bidirektionales (BiDi) Transceivermodul SR ein steckbarer optischer Transceiver mit Duplex-LC-Verbindungsstückschnittstelle für Kurzreichweitendatenaustausch- und -verbindungsanwendungen unter Verwendung der Multimodefaser (MMF).
Der Transceiver QSFP+ 40Gbps BiDi innerlich multiplext eine Schnittstelle XLPPI 4x10G in zwei elektrische Kanäle 20Gb/s und optisch überträgt und empfängt jedes über eine Simplex-LC-Faser unter Verwendung der bidirektionalen Optik. Dieses ergibt eine aggregierte Bandbreite von 40Gbps in ein Duplex-LC-Kabel.
Es stützt Verbindung 40Gbps über einem Duplex-MMF-Kabel beim Erlauben, dass 40G unter Verwendung der gleichen Infrastruktur wie 10G (10GBASE-SR) ohne den Bedarf, alle mögliche Fasern zu addieren eingesetzt wird.
Es kann bis 150m über Multimodefaser OM4 (MMF) unter Verwendung 832nm zu den Wellenlängen 918nm über LC-Verbindungsstücken erreichen.
Dieser Transceiver 40G SR4 BD stellt Ethernet-Lösungen der hohen Dichte und der geringen Energie 40GBASE für Rechenzentrum, Datenverarbeitungsvernetzung der Hochleistung, Unternehmenskern und Verteilungsschichtanwendungen zur Verfügung.
Es ist mit QSFP+ MSA, IEEE 802.3ba-2010 völlig konform.
Spezifikation
| Paket | QSFP+ | Datenrate (Gbps) | 40Gbps |
| Mittelwellenlänge | 832nm | 918nm | Kabelübertragung | 150m@OM4/100m@OM3 |
| Schnittstelle | Lc-Duplex | Kabel-Art | MMF |
| Übermittler-Art | VCSEL 850/900nm | Empfänger-Art | PIN |
| TX-Energie pro Weg | -4~5dBm | RX-Empfindlichkeit pro Weg | <-11> |
| Macht-Budget | 6dB | Löschungs-Verhältnis | >3.5dB |
| Verlustleistung | ≤3.5W | CDR | ohne |
| DDM/DOM | N/A | Betriebstemperatur | 0 zu 70°C (32 zu 158°F) |
| FEC-Funktion | Gestützt | OEM/ODM | Gestützt |
| Protokolle | 40G Ethernet, IEEE802.3ba-2010, MSA konform | ||
| Befolgung | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 und 1040,11, RoHS | ||
Eigenschaften
Anwendungen
Standard
Elektrische Eigenschaften (SPITZEN= °C 0 bis 70, VCC = 3,13 bis 3,47 Volt)
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkung |
| Datenrate pro Kanal | - |
10,312 5 |
11,2 | Gbps | ||
| Leistungsaufnahme | - | 2,5 | 3,5 | W | ||
| Versorgung gegenwärtig | Icc | 0,75 | 1,0 | |||
| Steuer-Input/Output Spannung-hoch | VIH | 2,0 | Vcc | V | ||
| Steuer-Input/Output Spannung-niedrig | VIL | 0 | 0,7 | V | ||
| Inter-Kanal-Gehrung | TSK | 150 | Ps | |||
| RESETL-Dauer | 10 | Wir | ||||
| RESETL De-erklären Zeit | 100 | Frau | ||||
| Energie-rechtzeitig | 100 | Frau | ||||
| Übermittler | ||||||
|
Unsymmetrische Ausgangsspannung Toleranz |
0,3 | 4 | V | 1 | ||
|
Gleichtakt-Spannung Toleranz |
15 | Millivolt | ||||
| Übertragen Sie Input-Unterschied-Spannung | VI | 120 | 1200 | Millivolt | ||
| Übertragen Sie eingegebenen Unterschied-Widerstand | ZIN | 80 | 100 | 120 | ||
| Daten-abhängiger eingegebener Bammel | DDJ | 0,1 | UI | |||
| Dateneingabe Gesamtbammel | TJ | 0,28 | UI | |||
| Empfänger | ||||||
| Unsymmetrische Ausgangsspannung | 0,3 | 4 | V | |||
| Toleranz | ||||||
| Rx-Ertrag-Unterschied-Spannung | Vl | 600 | 800 | Millivolt | ||
| Rx-Ertrag-Aufstieg und Fall-Spannung | Tr/Tf | 35 | ps | 1 | ||
| Gesamtbammel | TJ | 0,7 | UI | |||
| Deterministischer Bammel | DJ | 0,42 | UI | |||
Optische Parameter (SPITZEN= °C 0 bis 70, VCC = 3,0 bis 3,6 Volt)
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Verweis. |
| Übermittler | ||||||
| Optische Wellenlänge CH1 | λ | 832 | 850 | 868 | Nanometer | |
| Optische Wellenlänge CH2 | λ | 882 | 900 | 918 | Nanometer | |
| Effektivwertspektralbreite | P.M. | 0,5 | 0,65 | Nanometer | ||
| Durchschnittliche optische Energie pro Kanal | Pavg | -4 | -2,5 | +5,0 | dBm | |
| Laser weg von der Energie pro Kanal | Poff | -30 | dBm | |||
| Optisches Löschungs-Verhältnis | ER | 3,5 | DB | |||
| Relative Intensitäts-Geräusche | Rin | -128 |
dB/H Z |
1 | ||
| Optische Rückflussdämpfungs-Toleranz | 12 | DB | ||||
| Empfänger | ||||||
| Optische Mittelwellenlänge CH1 | λ | 882 | 900 | 918 | Nanometer | |
| Optische Mittelwellenlänge CH2 | λ | 832 | 850 | 868 | Nanometer | |
| Empfänger-Empfindlichkeit pro Kanal | R | -11 | dBm | |||
| Maximale Eingangsleistung | PMAX | +0,5 | dBm | |||
| Empfänger-Reflexionsvermögen | Rrx | -12 | DB | |||
| LOS De-erklären | LOSD | -14 | dBm | |||
| LOS erklären | LOSA | -30 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | DB | |||
Anmerkung
1. Reflexion 12dB
Kompatibilität
Gigaopto stellt her und auf Lager eine vollständige Auswahl von optischen Transceivers bis zu 100G. Alle unsere optischen Transceivermodule werden auf Kompatibilität mit der Zielschalterumwelt Qualität-geprüft und sind 100%, das mit bedeutenden Marken wie Cisco kompatibel sind, Brokat, HP, Wacholderbusch, HW, Alcatel-Lucent, Extrem, Arista, Force10, D-Verbindung, 3Com, etc. und anbieten eine 3-jährige Garantie.
Für diesen GTQ-B08A4-02DC 40G SR-BD-Transceiver beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn Sie mehr Kompatibilität benötigen, bitte zögern Sie nicht, uns zu informieren.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTQ-B08A4-02DC | Arista | QSFP-40G-SRBD |
| Cisco | QSFP-40G-SR-BD | Wacholderbusch | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-SR-BD |
Mechanische Maße
Für mehr unserer Reihen des Transceiver-40GBASE, beziehen Sie bitte sich die auf folgende Form
| P/N | Beschreibung | Reichweite | TX/RX | TX-Energie (dBm) | Rx Sens. (dBm) | Verbindungsstück |
| GTQ-M85A4-02DC | 40G SR4 | 150m | 850nm VCSEL/PIN | -7.6~2.4 | <-9> | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 150m | 850/900nm VCSEL/PIN | -4~5 | <-11> | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 300m | 850nm VCSEL/PIN | -7.5~0 | <-9> | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1.4km | 1310nm FP/PIN | -5.5~+1.5 | <-11> | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150m/2km | 1310nm DFB/PIN | -7~4.3/-10~2.3 | <-10> | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 2km | CWDM DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G LR4 | 10km | CWDM DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 10km | 1310nm DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20km | CWDM DFB/PIN | -4.5~2.3 | <-12> | LC |
| GTQ-B13A4-40DC | 40G ER4 | 40km | CWDM DFB/APD | -2.7~4.5 | <-21> | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 2km | 1310nm DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 30km | CWDM DFB/APD | -3.7~4.5 | <-18> | LC |
