Produktdetails:
|
| Produkt-Name: | QSFP 40GBASE-LR4L | Bitgeschwindigkeit: | 40Gbps |
|---|---|---|---|
| Wellenlänge: | 1310nm CWDM (1270nm-1330nm) | Faserart: | SMF |
| LD-/PDart: | DFB/PIN | Getriebe: | 2km |
| Verbindungsstück: | Duplex LC | Garantie: | 36-monatig |
| Höhepunkt: | QSFP+ 40GbE LR4L für 2km LC Behälter DOM | ||
| Hervorheben: | Transceiver QSFP+ aus optischen Fasern,DOM Optical Fiber Transceiver,Lc-Faser-Transceiver |
||

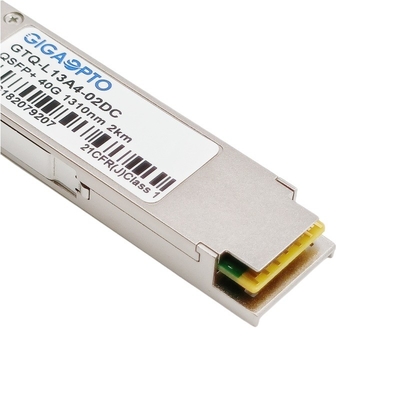

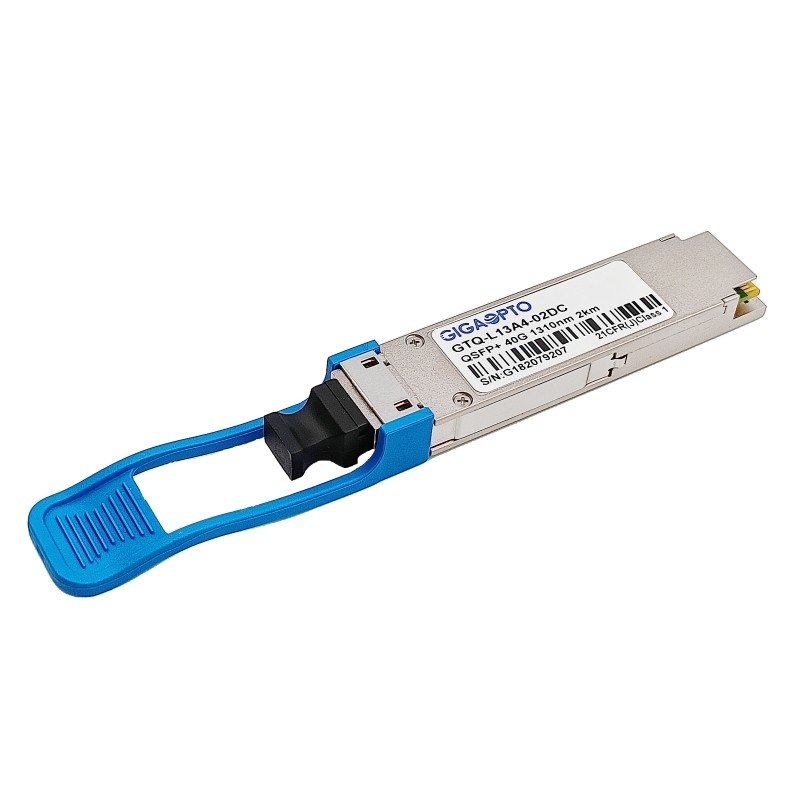

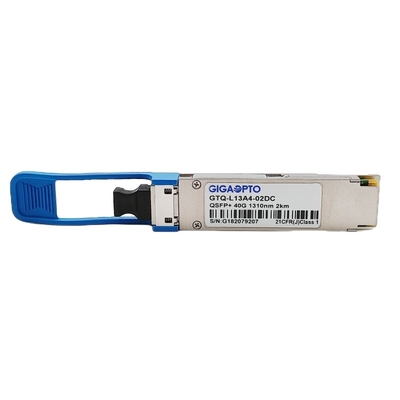

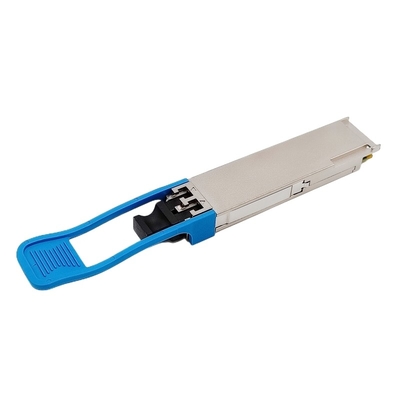

Optisches Transceiver-Modul QSFP+ 40GBASE-LR4L 1310nm 2km DOM Duplex LC SMF für Ethernet und Data Center
Beschreibung
Gigaoptos GTQ-L13A4-02DC QSFP LR4 Lite Transceiver ist ein Modul, das für 2km Anwendungen optischer Nachrichtenübertragung bestimmt ist. Der Entwurf ist zu 40GBASE-LR4 des Standards IEEE P802.3ba konform.
Das Modul wandelt 4 Inputkanäle von elektrischen Daten 10.3125Gb/s in 4 optische Signale CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 40Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 40Gb/s in 4 CWDM-Kanalsignale und wandelt sie in 4 elektrische Daten des Kanalertrages um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331nm als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G.694.2 definiert wird. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP+-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.
Spezifikation
| Paket | QSFP | Daten-Geschwindigkeit | 41.2Gbps (4×10.3Gbps) |
| Mittelwellenlänge | 1310nm CWDM | Max Reach | 2km |
| Schnittstelle | Lc-Duplex | Faser-Art | SMF |
| Übermittler-Art | DFB | Empfänger-Art | PIN |
| TX-Energie pro Weg | -7~2.3dBm | RX-Empfindlichkeit pro Weg | <-11> |
| Macht-Budget | 4.5dB | RX-Überlastung | >2.3dBm |
| Verlustleistung | ≤3.5W | Löschungs-Verhältnis | >3.5dB |
| Wirt FEC | Gestützt | Bit-Fehler-Verhältnis (BRUSTBEEREN) | 1E-12 |
| DOM | Gestützt | Betriebstemperatur | 0 zu 70°C (32 zu 158°F) |
| OEM/ODM | Gestützt | BTMF | 5,000,000Hours |
| Protokolle | 40G Ethernet, Infiniband-Faser-Kanal, SATA/SAS3, MSA konform | ||
Eigenschaften
Anwendung
Standard
Elektrische Spezifikationen
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Leistungsaufnahme | 3,5 | W | ||||
| Versorgung gegenwärtig | Icc | 1,1 | ||||
| Transceiver Macht-auf Initialisierungs-Zeit | 2000 | Frau | 1 | |||
| Übermittler (jeder Weg) | ||||||
| Unsymmetrische Eingangsspannungs-Toleranz (Anmerkung 2) | -0,3 | 4,0 | V | Bezogenes Signal TP1 | ||
| Wechselstrom-Gleichtakt-Eingangsspannungs-Toleranz | 15 | Millivolt | Effektivwert | |||
| Differenziale Eingangsspannung | 50 | mVpp | LOSA | |||
| Schwingen-Schwelle | Schwelle | |||||
| Differenziales Eingangsspannungs-Schwingen | Zin, pp. | 190 | - | 700 | mVpp | - |
| Differenziale Eingangsimpedanz | Zin | 90 | 100 | 110 | Ohm | - |
| Empfänger (jeder Weg) | ||||||
| Unsymmetrische Ausgangsspannung | -0,3 | 4,0 | V | Bezogenes Signalcommon | ||
| Wechselstrom-Gleichtakt-Ausgangsspannung | 7,5 | Millivolt | Effektivwert | |||
| Differenziales Ausgangsspannungs-Schwingen | Zout, pp. | 300 | 850 | mVpp | ||
| Differenziale Ausgangsimpedanz | Zout | 90 | 100 | 110 | Ohm | |
Optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
|
Weg-Wellenlänge |
L0 | 1264,5 | 1271 | 1277,5 | Nanometer | |
| L1 | 1284,5 | 1291 | 1297,5 | Nanometer | ||
| L2 | 1304,5 | 1311 | 1317,5 | Nanometer | ||
| L3 | 1324,5 | 1331 | 1337,5 | Nanometer | ||
| Übermittler | ||||||
| SMSR | SMSR | 30 | DB | |||
| Durchschnittliche Produkteinführungs-totalenergie | Pint | 8,3 | dBm | |||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | PAVG | -7,0 | 2,3 | dBm | ||
| OMA, jeder Weg | POMA | -6,0 | 3,5 | dBm | 1 | |
| Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen (OMA) | Ptx, Unterschied | 6,5 | DB | |||
|
Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg |
-6,8 |
dBm |
||||
| TDP, jeder Weg | TDP | 2,6 | DB | |||
| Löschungs-Verhältnis | ER | 3,5 | DB | |||
| RIN20OMA | RIN | -128 | dB/Hz | |||
| Optische Rückflussdämpfungs-Toleranz | TOL | 20 | DB | |||
| Übermittler-Reflexionsvermögen | Funktelegrafie | -12 | DB | |||
| Augen-Maske {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | ||||
| Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg | Poff | -30 | dBm | |||
| Empfänger | ||||||
| Schaden-Schwelle, jeder Weg | THd | 4,5 | dBm | 3 | ||
| Gesamtdurchschnitt Energie empfangen | 8,3 | dBm | ||||
| Durchschnitt empfangen Energie, jeden Weg | -11,6 | 2,3 | dBm | |||
| Empfangen Sie Energie (OMA), jeder Weg | 3,5 | dBm | ||||
| Empfänger-Empfindlichkeit (OMA), jeder Weg | Sensor | -11,5 | dBm | |||
| LOS erklären | LOSA | -28 | dBm | |||
| LOS Deassert | LOSD | -15 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | DB | |||
| Elektrische 3 obere Grenzfrequenz DBs des Empfängers, jeder Weg | Fc | 12,3 | Gigahertz | |||
Anmerkung:
1. Selbst wenn das TDP < 1="" dB="">
2. Sehen Sie Abbildung 2 unten.
3. Der Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem modulierten optischen Eingangssignal zuzulassen, das diesen Leistungspegel auf einem Weg hat. Der Empfänger muss nicht an dieser Eingangsleistung richtig funktionieren.
4. Gemessen mit Übereinstimmungstestsignal am Empfängerinput für BRUSTBEEREN = 1x10-12.
5. Vertikale Augenschließungsstrafe und betonter Augenbammel sind Testbedingungen für das Messen der betonten Empfängerempfindlichkeit. Sie sind nicht Eigenschaften des Empfängers.
Kompatibilität
Gigaoptos optische Transceivers sind 100%, das mit allen bedeutenden Schaltermarken kompatibel ist und werden nicht Schaden Soem-Geräte verursachen.
Um die Qualität und die Kompatibilität unserer Produkte sicherzustellen, wird jedes Produkt sorgfältig auf der entsprechenden Ausrüstung vor Lieferung zu den Kunden geprüft.
Für diese GTQ-L13A4-02DC Kompatibilität beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn die Marke und nach die Teilnummer, die Sie suchen, nicht nachstehend aufgeführt, uns bitte informierend Sie wird und wir werden erfreut, um Sie mit weiteren Einzelheiten zu versehen.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTQ-L13A4-02DC | Arista | QSFP-40G-LRL4 |
| Cisco | WSP-Q40GLR4L | HW | 02311YVB |
| Extrem | 10334 | Wacholderbusch | JNP-QSFP-40GE-IR4 |
| HPE H3C | JL286A | Brokat | 40G-QSFP-LR4L |
| D-Verbindung | DEM-QX02Q-IR4 | Mellanox | MC2210511-IR4 |
| Netze F5 | F5-UPG-QSFP+IR4 | Fortinet | FG-TRAN-QSFP+IR |
| Avago | QSFP-40GE-IR4 | Palo Alto Networks | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | Q+31DLC2D |
| Verbündetes Telesis | QSFPIR4 | Chelsio | SM40G-IR |
| Rand-Kern | ET6401-IR4 | MRV | QSFP-40G-IR |
| Intel | QSFP-IR4-40G | Ciena | QSFP-40GE-IR4 |
| Check Point | CPAC-TR-40IR-SSM160-QSFP-C | AvayA | AA1404001-E6 |
Gehäuseabmessungen
Das Modul ist entworfen, um Beanstandung mit Spezifikation QSFP+ MSA zu sein. Gehäuseabmessungen werden in SFF-8436 spezifiziert.
Für mehr unserer Transceiver-Reihen QSFP+ 40GBASE, beziehen Sie bitte sich die auf folgende Form
| P/N | Beschreibung | Wellenlänge | Reichweite | TX/RX | TX-Energie (dBm) | Rx Sens. (dBm) | Verbindungsstück |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | VCSEL/PIN | -7.6~2.4 | <-9> | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900nm | 150m | VCSEL/PIN | -4~5 | <-11> | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | VCSEL/PIN | -7.5~0 | <-11> | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | DFB/PIN | -5.5~+1.5 | <-11> | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | DFB/PIN | -7~4.3/-10~2.3 | <-10> | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | DFB/PIN | -4.5~2.3 | <-12> | LC |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | DFB/APD | -2.7~4.5 | <-21> | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | DFB/APD | -3.7~4.5 | <-18> | LC |
