Produktdetails:
|
| Produkt-Name: | 40GBASE ER4 Lite | Datenrate: | 44.8Gbps |
|---|---|---|---|
| Form-Faktor: | QSFP+ | Wellenlänge: | CWDM (1270nm-1330nm) |
| Komponente: | DFB/APD | Reichweite: | 30km |
| DDM/DOM: | Gestützt | OEM/ODM: | Gestützt |
| Höhepunkt: | QSFP+ 40G ER4 Lite 30KM, 40GBASE-ER4 Lite 30KM LC DOM | ||
| Hervorheben: | Optischer Transceiver DOM LC,optischer Transceiver 1310nm LC,Transceiver-Modul QSFP+ LC |
||

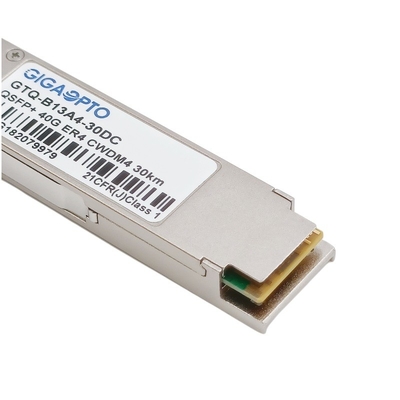

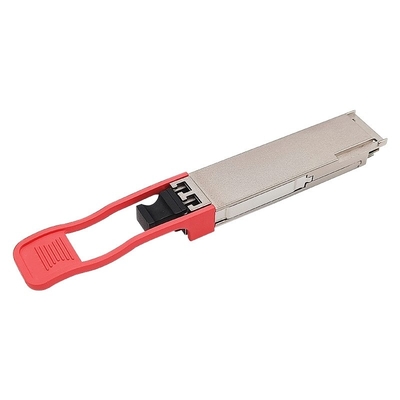

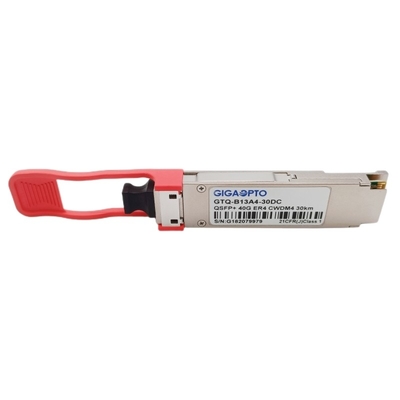

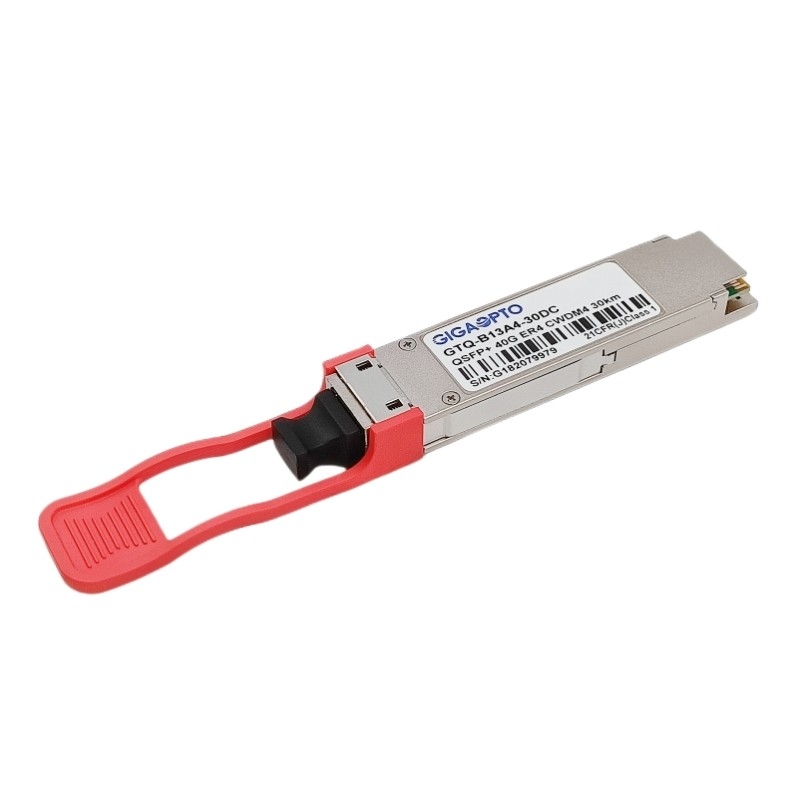

Generisches kompatibles QSFP+ 40GBASE ER4 Lite 30KM 1310nm SMF LC DOM Optical Transceiver Module For Ethernet und Data Center
Beschreibung
Dieses GTQ-B13A4-30DC 40GBASE ER4 Lite Transceivermodul ist für Gebrauch in Durchsatz bis 30km des Ethernets 40GBASE über Einmodenfaser (SMF) bestimmt. Dieser Transceiver ist mit QSFP+ MSA, Standard IEEE 802.3bm 40GBASE-ER4 konform.
Das Modul wandelt 4 Inputkanäle von elektrischen Daten 10Gb/s in 4 optische Signale CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 40Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 40Gb/s in Signale der Kanäle 4CWDM und wandelt sie in 4 elektrische Daten des Kanalertrages um. Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331nm als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G694.2 definiert wird. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.
Spezifikation
| Paket | QSFP+ | Datenrate | 40Gbps (4×10Gbps) |
| Mittelwellenlänge | 1271/1291/1311/1331nm | Max Cable Distance | 30km |
| Verbindungsstück | Duplex LC | Medien-Art | SMF |
| Übermittler-Art | 4 CWDM ungekühltes DFB | Empfänger-Art | APD |
| TX-Spitzenleistung | -3.7~4.5dBm | Empfänger-Empfindlichkeit | <-18dbm> |
| Optisch-Budget | DB 14,3 | Rx-Überlastung | >DB -1,5 |
| Digital-Diagnose | Gestützt | Löschungs-Verhältnis | >DB 3,5 |
| OEM/ODM | Gestützt | Temperaturspanne | 0 zu 70°C (32 zu 158°F) |
| Garantie | 3 Jahre | Protokolle | QSFP+ MSA, IEEE 802.3bm |
Eigenschaften
Anwendung
Standard
Für mehr unserer Reihen des Transceiver-40GBASE, beziehen Sie bitte sich die auf folgende Form
| P/N | Beschreibung | Wellenlänge | Reichweite | Faser-Art | TX-Energie (dBm) | Rx Sens. (dBm) |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | MMF | -7.6~2.4 | <-9> |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900nm | 150m | MMF | -4~5 | <-11> |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7.5~0 | <-11> |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | SMF | -5.5~1.5 | <-11> |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | MMF/SMF | -7~4.3/-10~2.3 | <-10> |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | SMF | -7~2.3 | <-11> |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | SMF | -6~-1 | <-14> |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | SMF | -4.5~2.3 | <-12> |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | SMF | -2.7~4.5 | <-21> |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | SMF | -6~-1 | <-14> |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | SMF | -3.7~4.5 | <-18> |
| Anmerkung | OEM/ODM stützte sich | |||||
