Produktdetails:
|
| Produkt-Name: | 10G eLR20 | Daten-klassig: | 10Gbps |
|---|---|---|---|
| Form-Faktor: | SFP+ | Wellenlänge: | 1310nm |
| Komponenten: | DFB+PIN | Getriebe: | 20km |
| Verbindungsstück: | Doppel-LC | Schlüsselwörter: | ELR 20KM SFP+ 10G, fertigte 10GBASE LR20 besonders an |
| Hervorheben: | SFP+-Einmodenfaser SMF,1310nm Einmodenfaser SMF,Modul DDM 20km sfp |
||

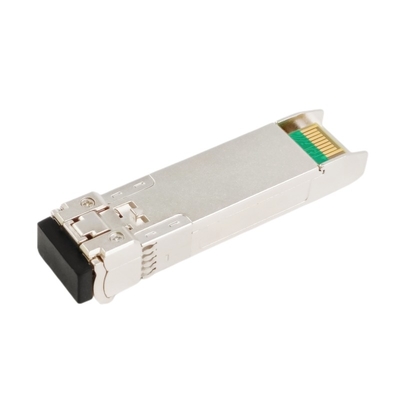

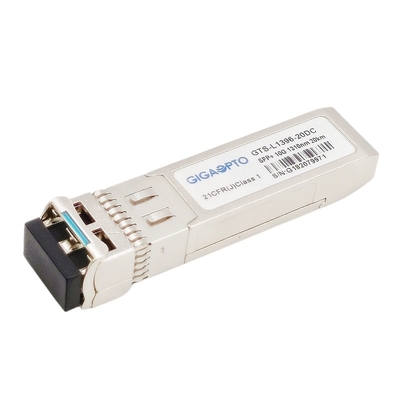

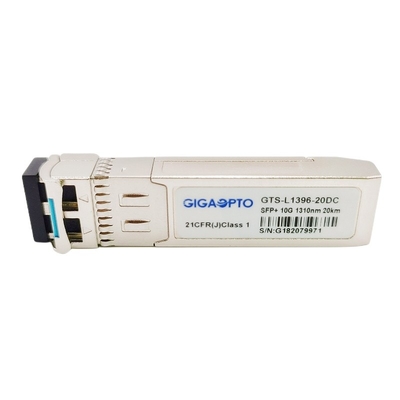

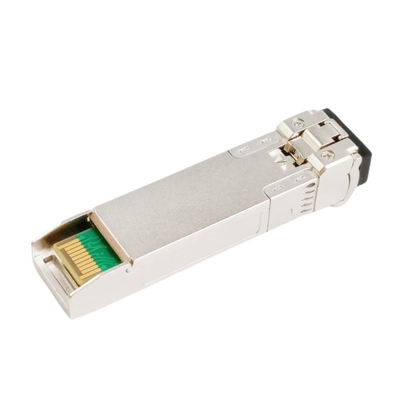

ELR 20km SMF SFP+ 10G Transceiver-Modul LC DOM
Beschreibung
Das eLR 10G Transceivermodul ist für Gebrauch in 10 Gigabit Ethernet-Verbindungen bis 20km über Doppelstrangeinmodenfaser (SMF) mit einem LC-Duplexverbindungsstück bestimmt. Sie sind mit SFF-8431, SFF-8432 und IEEE 802.3ae konform.
Der 10G eLR SFP+ Transceiver besteht aus zwei Abschnitten: der Übermittlerabschnitt benutzt einen 1310nm mehrfachen Laser des Quantentopfs DFB und ist ein Laser der Klasse 1, der entsprechend internationaler Sicherheitsnorm IEC-60825 konform ist, der Empfänger, den Abschnitt einen integrierten InGaAs-Detektorvorverstärker (IDP) anbrachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC benutzt.
Digital-Diagnostiküberwachung ist- über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472 spezifiziert.
Leistungsaufnahme und hohe Geschwindigkeit der geringen Energie kennzeichnend, ist dieser Transceiver 10G SFP+ für 10 Schalter Gigabit Ethernets (10GbE), Router, Netzwerkschnittstelle-Karten (NIC) und Medien-Konverter, etc. ideal.
Jeder Transceiver ist 100% optisch kontrolliert und geprüft, bevor er versendet.
Spezifikation
| Verpacken | SFP-Plus | Datenrate | 10G |
| Mittelwellenlänge | 1310nm | Max Reach | 20km |
| Verbindungsstück-Art | Doppel-LC | Faser-Art | SMF |
| Ld-Art | DFB Laser | Empfänger-Art | PIN |
| TX-Energie | -6 | +1dBm | RX-Empfindlichkeit | <-14> |
| Macht-Budget | 8.4dB | Löschungs-Verhältnis | >3.5dB |
| Leistungsaufnahme | ≤1.0W | RX-Überlastung | >0.5dBm |
| DOM Support | Gestützt | Temperaturspanne | COM. |
| OEM/ODM | Gestützt | Garantie | 36 Monate |
| Protokolle | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA konform, CPRI, eCPRI | ||
Eigenschaften
Anwendung
Standards
Elektrische und optische Eigenschaften
| Elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Gesamtangebot gegenwärtig | ICC | 300 | MA | |||
| Übermittler | ||||||
| Übermittler-differenziale Eingangsspannung | 180 | 1200 | Millivolt | |||
| Tx_Fault-Ausgangsspannung - hoch | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault-Ausgangsspannung - niedrig | Vol. | 0 | 0,4 | V | LVTTL | |
| Tx_Disable-Eingangsspannung - hoch | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable-Eingangsspannung - niedrig | VIL | 0 | 0,8 | V | LVTTL | |
| Eingegebener differenzialer Widerstand | 90 | 100 | 110 | Ω | ||
| Empfänger | ||||||
| Empfänger-differenziale Ausgangsspannung | 300 | 850 | Millivolt | |||
| Elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Los-Ausgangsspannung - hoch | VOH | 2,4 | Vcc | V | LVTTL | |
| Los-Ausgangsspannung - niedrig | Vol. | 0 | 0,4 | V | LVTTL | |
| Ertrag-differenzialer Widerstand | 90 | 100 | 110 | Ω | ||
| Optischer Sender-Eigenschaften | ||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Durchschnittliche Spitzenleistung | SCHELLFISCH | -6 | +1 | dBm | ||
| Mittelwellenlänge | λc | 1290 | 1310 | 1330 | Nanometer | |
| Spektralbreite (- 20dB) | ∆λ | 1 | Nanometer | |||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Löschungs-Verhältnis | ER | 3,5 | DB | |||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | |||
| Optischer Aufstieg/Abfallzeit | TR/TF | 28 | 50 | ps | ||
| Übermittler-und Streuungs-Strafe | TDP | 3,2 | DB | |||
| Übermittler WEG von der Energie | POFF | -45 | dBm | |||
| Ertrag-Augen-Diagramm | Willigt mit IEEE802.3ae ein | |||||
| Optischer Empfänger-Eigenschaften | ||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Mittelwellenlänge | λc | 1260 | 1610 | Nanometer | ||
| Empfänger-Empfindlichkeit | PSEN | -14,4 | dBm | 1 | ||
| Eingegebene Sättigungs-Energie (Überlastung) | PSAT | 0,5 | dBm | |||
| Empfänger-Reflexionsvermögen | -12 | DB | ||||
| LOS De-erklären Niveau | LOSD | -17 | dBm | |||
| LOS erklären Niveau | LOSA | -30 | dBm | |||
| Los-Hysterese | HYS | 0,5 | 6 | DB | ||
Anmerkung 1. gemessen mit PRBS231-1 Muster, @10.3125Gbps, ER=4dB, BER=1x10-12.
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
