Produktdetails:
|
| Produkt-Name: | SFP28 25G ER | Datenrate: | 25Gbps |
|---|---|---|---|
| Wellenlänge: | 1310nm | Schnittstelle: | Duplex LC |
| Reichweite: | 40km | Garantie: | 3-jährig |
| Schlüsselwörter: | 25GBASE-ER 40km, Gigabit-Faser-optischer Transceiver | ||
| Hervorheben: | Optischer Transceiver 25GBASE ER SFP28,40km optischer Transceiver SFP28,SFP28 optischer Transceiver 40km |
||

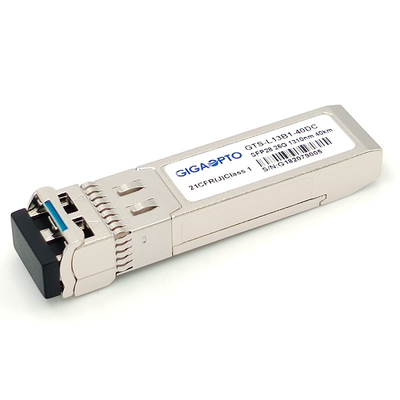

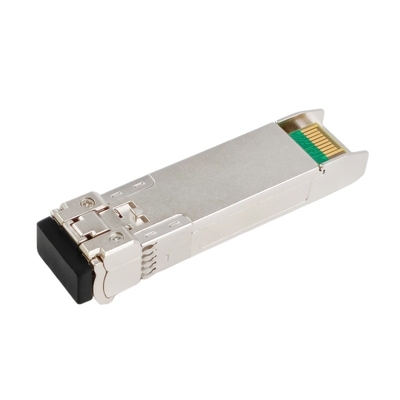

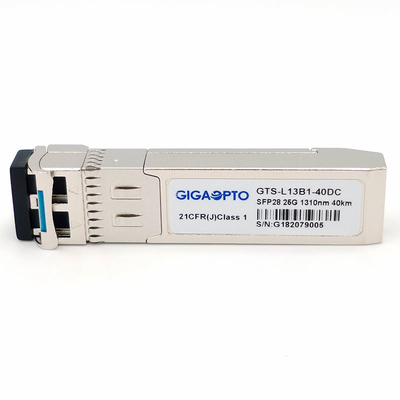

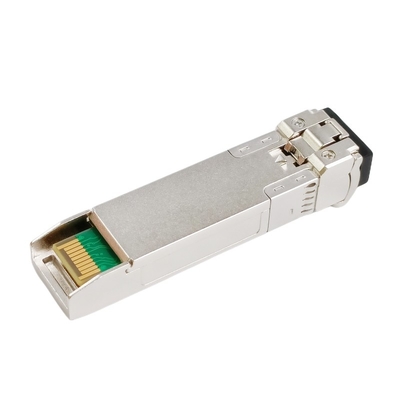

Ethernet-Faser-Transceiver-Modul 40km Monomode--SFP28 25G ER 1310nm EML- + APD-Duplex LC DOM
Beschreibung
Gigaoptos GTS-L13B1-40DC Transceiver stellt 25GBase-ER Abstand des Durchsatzes bis 40km für optische Datenaustausche wie Ethernet 25G und CPRI-Wahl 10. zur Verfügung. Er ist mit dem Verbindungsstück SFP+ 20 Stift, zum der heißen Steckerfähigkeit zu erlauben.
Dieses Modul 25G SFP28 ER ist für Einmodenfaser bestimmt und funktioniert an einer nominalen Wellenlänge von 1310 Nanometer. Der Übermittlerabschnitt benutzt einen 1310nm mehrfachen Laser des Quantentopfs DFB und ist ein Laser der Klasse 1, der entsprechend internationaler Sicherheitsnorm IEC-60825 konform ist. Der Empfänger, den Abschnitt einen integrierten InGaAs-Detektorvorverstärker (IDP) anbrachte in einen optischen Titel und in eine Ratenauswahluhrdatenwiederaufnahme (CDR) IC benutzt.
Kompatibel mit SFF-8431, SFF-8432, stützt es Kanalprotokoll des Radioapparat-(CPRI/eCPRI), 25G des Ethernets ER und der Faser 25G. Es hat eingebaute Uhr- und Datenwiederaufnahme (CDR). Digital-Diagnosefunktionen sind über ein I2C verfügbar, wie in SFF-8472 und in SFF-8402 spezifiziert.
Spezifikation
| Form-Faktor | SFP28 | Max Data Rate | 25.78Gbps |
| Wellenlänge | 1310nm | Max Reach | 40km |
| Verbindungsstück | Duplex LC | Kabel-Art | SMF |
| Übermittler-Art | EML 1310nm | Empfänger-Art | APD |
| TX-Energie | 0~6dBm | Empfänger-Empfindlichkeit | <-19dbm> |
| Powerbudget | 19dB | Empfänger-Überlastung | >-4dBm |
| Leistungsaufnahme | ≤1.5W | Löschungs-Verhältnis | >4dB |
| Diagnose | Gestützt | FEC-Funktion | Nicht gestützt |
| CDR | TX u. RX eingebaute CDR | Temperaturspanne | 0 zu 70°C (32 zu 158°F) |
| OEM/ODM | Gestützt | Garantie | 3 Jahre |
| Anwendung | 25G Ethernet, 25G CRPI | ||
| Befolgung | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 und 1040,11, RoHS | ||
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkung |
| Übermittler | ||||||
| Mitte-Wellenlänge | λc | 1295 | 1310 | Nanometer | ||
| Durchschnittliche gestartete Energie | PO | 0 | +6,0 | dBm | ||
| Durchschnittliche gestartete Energie (Laser weg) | Poff | - | - | -30 | dBm | |
| Spektrum-Bandbreite (- 20dB) | DL | - | - | 1 | Nanometer | |
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |
| Übermittler-und Streuungs-Strafe | TDP | 1 | DB | |||
| Löschungs-Verhältnis | ER | 6 | - | DB | ||
| Ertrag-Augen-Maske | Konform mit IEEE 802.3cc | 2 | ||||
| Empfänger | ||||||
| Eingegebene optische Wellenlänge | λIN | 1272,55 | - | 1310,19 | Nanometer | |
| Empfänger-Empfindlichkeit-AVG | PSens | -19 | dBm | 1 | ||
| Empfänger-Empfindlichkeit-OMA | PSens-OMA | -18,2 | dBm | 1 | ||
| Eingegebene Sättigungs-Energie (Überlastung) | PSAT | -4 | - | - | dBm | 1 |
| Empfänger-Reflexionsvermögen | -26 | DB | ||||
| Los des Signals erklären | PA | -30 | - | - | dBm | |
| Los des Signals De-erklären | PD | - | - | -20 | dBm | |
| LOS - Hysterese | PHys | 0,5 | DB | |||
Anmerkung:
1. BER≤5x10-5
Elektrische Schnittstellen-Hochgeschwindigkeitseigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Übermittler | ||||||
| Differenziales eingegebenes Schwingen | Vin (pp.) | 190 | 700 | Millivolt | ||
|
Differenzial gab Rückflussdämpfung ein (Minute) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Differenzial zur Gleichtakt-Input-Rückflussdämpfung (Minute) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Differenziale Beendigungs-Fehlanpassung | TM | - | - | 10 | % | |
| Augen-Breite | Ew | - | - | 0,46 | UI | |
| Angewandter sinusförmiger Bammel PK-PK | Ppj | Pro IEEE 802.3bm | ||||
| Augen-Höhe | Wie | - | 95 | - | Millivolt | |
| DC-Gleichtakt-Spannung | DCv | -350 | - | 2850 | Millivolt | |
| Empfänger | ||||||
| Differenziales Datenausgabe-Schwingen | Vout (pp.) | 300 | - | 850 | Millivolt | |
| Augen-Breite | Ew | 0,57 | - | - | UI | |
| Vertikale Augen-Schließung | Vec | - | - | 5,5 | DB | |
|
Differenzausgang Rückflussdämpfung (Minute) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Common differenzialer Modenumwandlungs-Rückflussdämpfung (Minute) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Differenziale Beendigungs-Fehlanpassung | TM | - | - | 10 | % | |
| Übergangs-Zeit, 20% bis 80% | Tr/Tf | 12 | - | - | ps | 20%~80% |
Langsame elektrische Schnittstellen-Eigenschaften
| Parameter | Symbol | Min. | Typisch | Maximal | Einheit | Anmerkung |
| Übermittler | ||||||
| Übermittler-Störung Ertrag-hoch | VFaultH | 2 | - | Vcc+0.3 | V | |
| Übermittler-Störung Ertrag-niedrig | VFaultL | 0 | - | 0,8 | V | |
| Übermittler-Sperrungs-Spannungs-Hoch | VDisH | 2 | - | Vcc+0.3 | V | |
| Übermittler-Sperrungs-Spannungs-Tief | VDisL | 0 | - | 0,8 | V | |
| Empfänger | ||||||
| LOS gab Spannung-es-hoh aus | VLOSH | 2 | - | Vcc+0.3 | V | |
| LOS gab Spannung-niedriges aus | VLOSL | 0 | - | 0,8 | V | |
Kompatibilität
Alle Gigaoptos GTS-L13B1-40DC optische Transceivermodule sind, können kodiert werden, um völlig zu sein offenes Ursprungs - kompatibel mit Mainstreamgeräten, beziehen Sie bitte sich die auf folgende Form, für mehr Produktkompatibilität, sich fühlen bitte frei, mit uns in Verbindung zu treten.
| Entsprechende kompatible Marke/Teilnummer | |||
| Kompatible Marke | Teilnummer | Kompatible Marke | Teilnummer |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Brokat | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Für mehr unserer Reihen des Transceiver-25GBASE, beziehen Sie bitte sich die auf folgende Form
| P/N | Beschreibung | Wellenlänge | Reichweite | Faser-Art | TX-Energie (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | SR 25G | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-01MC | Bauzustands-Übersichtsbericht 25G Doppelrate 10/25G | 850nm | 100m | MMF | -5~2.4 | <-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B23B1-20DC | eLR 25G BiDi | 1270/1330nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B32B1-20DC | eLR 25G BiDi | 1330/1270nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> | Y |
