Produktdetails:
|
| Produkt-Name: | 1000BASE-ZX SFP | Form-Faktor: | SFP |
|---|---|---|---|
| Max Data Rate: | 1.25Gbps | Getriebeabstand: | 160km |
| Medien: | Monomodefaser | Wellenlänge: | 1550nm |
| Verbindungsstück: | Duplex LC | RoHS konform: | JA |
| Schlüsselwörter: | Modul 1.25G SFP, SFP 1000BASE-ZX, Modul des Transceiver-1550nm | ||
| Hervorheben: | Optischer Transceiver Duplex SFPs,optischer Transceiver 1550nm SFP,1000BASE ZX |
||

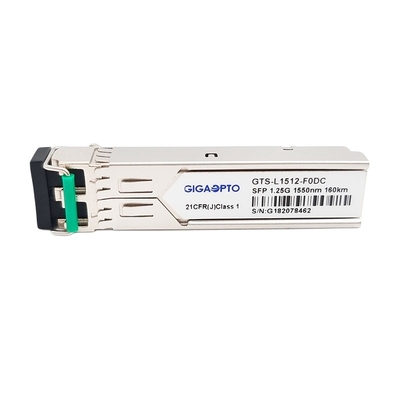

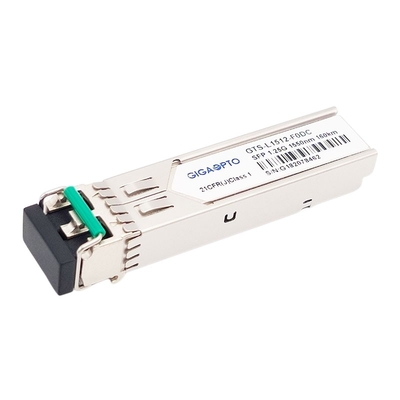

Kompatibles 1000BASE-ZX 1550nm SMF 160km DOM Duplex LC SFP Transceiver-Modul Ciscos
Beschreibung
Der Transceiver GTS-L1512-F0DC Des GIGAOPTOS ist ein kleines steckbares Modul des Formfaktors, das 1000BASE-ZX throghput bis 160km über Monomodefaser unter Verwendung einer Wellenlänge von 1550nm über ein LC-Verbindungsstück zur Verfügung stellt. Optische Überwachung Digital (DOM) wird eingebaut, um Zugang zu den Realzeitbetriebsparametern zu erlauben. Der Transceiver besteht aus fünf Abschnitten: der LD-Fahrer, der Begrenzungsverstärker, der digitale Diagnosemonitor, der DFB Laser und der APD-Fotodetektor. Die Moduldatenverbindung bis 160km in der Einmodenfaser 9/125um. Das Modul 1G SFP ist entworfen, um mit SFF-8472 SFP Multi-Quellvereinbarung (MSA) konform zu sein.
Spezifikation
| Kompatible Marke | CISCO | Kompatibles P/N | GLC-ZX-SM-160 |
| Formularart | SFP | Datenrate | 1.25Gb/s |
| Verbindungsstück | Doppel-LC | Max Distance | 160km |
| DOM | Gestützt | Medien | SMF |
| Garantie | 3 Jahre | Betriebstemperatur |
C-Temp. 0 zu 70°C (32 zu 158°F) Ich-Temp. -40 zu 85°C (- 40 zu 185°F) |
| Mittelwellenlänge | 1550nm | Stromversorgungs-Spannung | 3.3V |
| Leistungsaufnahme |
<1w> |
Versorgung gegenwärtig |
<300ma> |
| Laser-Art | DFB | PD-Art | APD |
| Durchschnittliche Spitzenleistung | 0~6dBm | RX-Empfindlichkeit | -34dBm |
|
Löschungs-Verhältnis ER |
>9dB | RX-Überlastung | >-8dBm |
| Protokolle | 1000BASE Ethernet, MSA konform | ||
Mitteilung: Wenn der Transceiver der langen Strecke im Getriebe der kurzen Entfernung benutzt wird, bitte zusammengebracht mit passendem Abschwächer
entsprechend der Tabelle.
| Abstand | ≤5km | ≤25km | ≤45km | ≤65km |
| Abschwächer | 20dB | 15dB | 10dB | 5dB |
Eigenschaften
C-Temp: 0°C~70°C
Ich-Temp: -40°C~85°C
Anwendung
Kompatibilität
Gigaoptos optische Transceivers sind 100%, das mit vielen berühmten Schaltermarken kompatibel ist und werden nicht Schaden Soem-Geräte verursachen. Um die Qualität und die Kompatibilität unserer Produkte sicherzustellen, wird jedes Produkt sorgfältig auf der entsprechenden Ausrüstung vor Lieferung zu den Kunden geprüft.
Für diese (1000BASE-ZX SFP 1550nm 160km) Kompatibilität beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn die Marke und nach die Teilnummer, die Sie suchen, nicht nachstehend aufgeführt, uns bitte informierend Sie wird und wir werden erfreut, um Sie mit weiteren Einzelheiten zu versehen.
| Kompatible Marke | Kompatible Teilnummer | Kompatible Marke | Kompatible Teilnummer |
| GIGAOPTO | GTS-L1512-F0DC | Wacholderbusch | SFP-1GE-EZX-160 |
| CISCO | GLC-ZX-SM-160 | Arista | SFP-1G-EZX-160 |
| Alcatel-Lucent | SFP-GIG-ZXC | Brokat | E1MG-ZXC-160 |
Einrichtungs-Informationen
| P/N | Beschreibung | Geschwindigkeit | Wellenlänge | Reichweite | Faser-Art | Schnittstelle |
| GTS-L0812-02DC | 1000BASE-SX SFP | 1250M | 850nm |
550m@OM2 275m@OM1 220m@FDDI |
MMF | Duplex LC |
| GTS-L1312-M2DC | 1000BASE-SX SFP | 1250M | 1310nm | 2km@OM4 | MMF | Duplex LC |
| GTS-L1312-10DC | 1000BASE-LX SFP | 1250M | 1310nm | 10km@SMF | SMF | Duplex LC |
| GTS-L1312-20DC | 100BASE-LH SFP | 1250M | 1310nm | 20km | SMF | Duplex LC |
| GTS-L1512-40DC | 1000BASE-EX SFP | 1250M | 1550nm | 40km | SMF | Duplex LC |
| GTS-L1312-40DC | 1000BASE-EX SFP | 1250M | 1310nm | 40km | SMF | Duplex LC |
| GTS-L1512-80DC | 1000BASE-ZX SFP | 1250M | 1550nm | 80km | SMF | Duplex LC |
| GTS-L1512-A0DC | 1000BASE-EZX SFP | 1250M | 1550nm | 100km | SMF | Duplex LC |
| GTS-L1512-C0DC | 1000BASE-EZX SFP | 1250M | 1550nm | 120km | SMF | Duplex LC |
| GTS-L1512-F0DC | 1000BASE-EZX SFP | 1250M | 1550nm | 160km | SMF | Duplex LC |
Pin Definition
Typischer Anwendungs-Stromkreis
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
