Produktdetails:
|
| Produkt-Name: | OC48 STM16 SR-0 SFP | Form-Faktor: | SFP (mini--GBIC) |
|---|---|---|---|
| Datenrate: | 2.488Gbps | Faser-Modus: | MMF |
| Abstand: | 300m | Optische Komponenten: | VCSEL 850nm |
| Gestartete Energie: | -9,5 zu -3dBm | Empfindlichkeit: | < -18dBm=""> |
| Schlüsselwörter: | Modul SFPs 2.5G, OC-48 STM-16, 300m Modul Transceiver-850nm |

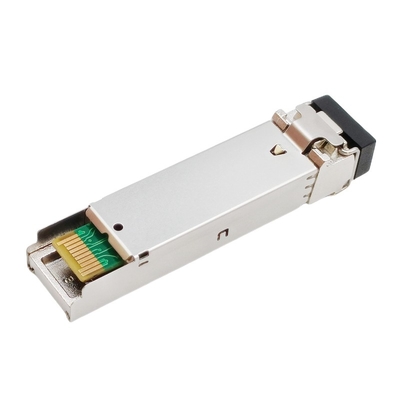

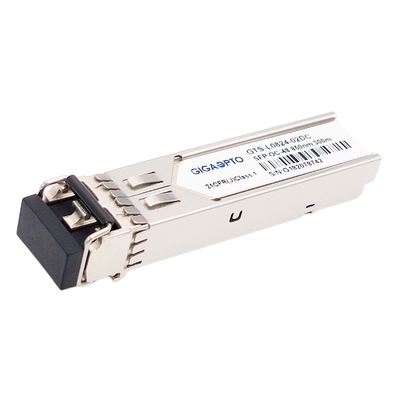

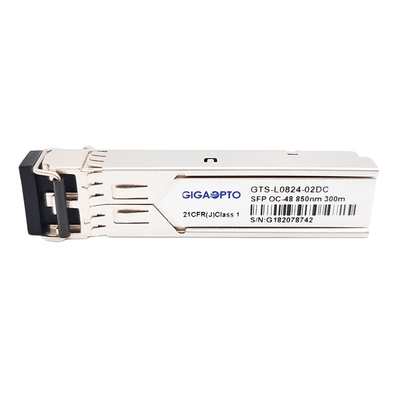

OC-48/STM-16 SR-0 2.5Gbps SFP 850nm MMF 300m DOM Duplex LC Transceiver-Modul
Beschreibung
Der Mutimodustransceiver GTS-L0824-02DC Des GIGAOPTOS ist ein steckbares Modul des Doppelc$form-faktors der faser 2.5Gbps kleinen, das für optische serienmäßiganwendung der Datenaustausche 2.5Gb/s, wie Faser-Kanal HAVW STM-16 I-16/SONET OC-48 SR-1/2x passend ist. Dieses SFP OC48 SR-0 stellt Durchsatz 2.5Gb/s bis 300 Meter über Mehrmodenfaser (MMF) unter Verwendung der Wellenlänge 850nm über ein LC-Verbindungsstück zur Verfügung.
Der Übermittlerabschnitt enthält einen 850nm VCSEL Laser, der ein Laser der Klasse 1 ist, der entsprechend internationalem Sicherheitsnorm Iec 60825 konform ist. Der Empfängerabschnitt benutzt eine Hochgeschwindigkeits-InGaAs-PIN-Fotodiode (PD) und Transwiderstandvorverstärker.
Dieser Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA) und SR-Standard SONETs OC-48 völlig konform.
Spezifikation
| Formularart | SFP (mini--GBIC) | Datenrate (maximal) | 2.5Gb/s |
| Optikstecker | Lc-Duplex | Getriebe-Abstand | 0.3km |
| DOM | Ja | Faser-Modus | Mehrmodenfaser |
| Mitte-Wellenlänge | 850nm | Umwelt |
C-Temp 0 zu 70°C Ich-Temp -40 zu 85°C |
| Stromversorgung gegenwärtig | <300ma> | Stromversorgungs-Spannung | 3.30V |
| Laser-Art | VCSEL 850nm | PD-Art | PIN |
| Optische Energie TX | -9,5 zu -3dBm | RX-Empfindlichkeit | < -18dBm=""> |
| ER | > 9dB | RX-Überlastung | > -3dBm |
| Protokolle | MSA konform, IEC-60825 FDA | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| P/N | Beschreibung | Datenrate | Wellenlänge | Reichweite | Medien | RX Sens. |
| GTS-L0824-02DC | OC-48/STM-16 SR-0 SFP | 2.5Gbps | 850nm | 300m | MMF | < -18dBm=""> |
| GTS-L1324-02DC | OC-48/STM-16 SR-1 SFP | 2.5Gbps | 1310nmn | 2km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| GTS-L1324-40DC | OC-48/STM-16 LR-1 SFP | 2.5Gbps | 1310nm | 40km | SMF | < -27dBm=""> |
| GTS-L1524-40DC | OC-48/STM-16 IR-2 SFP | 2.5Gbps | 1550nm | 40km | SMF | < -20dBm=""> |
| GTS-L1524-80DC | OC-48/STM-16 LR-2 SFP | 2.5Gbps | 1550nm | 80km | SMF | < -28dBm=""> |
Pin Definition
Typischer Anwendungs-Stromkreis
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
