Produktdetails:
|
| Produkt-Name: | Aktive Lichtleiterkabelversammlung | Datenrate: | 100G zu 4x25G |
|---|---|---|---|
| Art: | QSFP28 + SFP28 | Aktiv oder passiv: | Aktiv |
| Temperatur: | Werbung | Garantie: | 3-jährig |
| Schlüsselwörter: | 100G QSFP28 zu 4x SFP28 AOC | ||
| Hervorheben: | Aktives Lichtleiterkabel SFP28,Ausbruch-aktives Lichtleiterkabel,Kabel 100G QSFP28 |
||

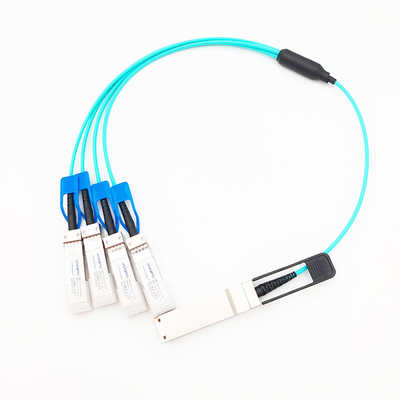

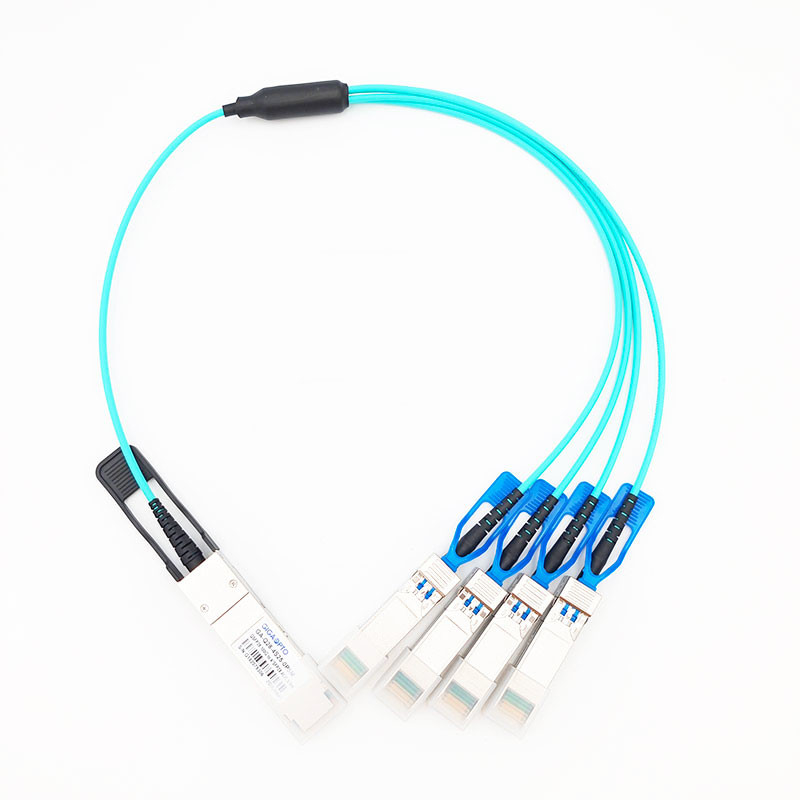

Dieser 100G Ausbruch AOC ist ein paralleles aktives Lichtleiterkabel 4*25Gbps für Daten, Lagerung und HPC-Verbindbarkeit. Er stellt eine Verbindung eines Hafens 100G QSFP28 an einem Ende und zu vier Häfen 25G SFP28 am anderen Ende zur Verfügung.
Funktionsbeschreibung
| Produkt-Name | 100G Fanout 4*25G AOC | Datenrate (Gbps) | 103.125Gbps |
| Verbindungsstück A | QSFP28 | Verbindungsstück B | SFP28 |
| Mittelwellenlänge | 850nm | Faser-Art | Aqua OM3/OM4 |
| Faser-Länge | 0.5m bis 100m | DOM/DDM | Unterstützung |
| Temperatur | Funktionieren: 0°C zu 70°C | Jacken-Material | OFNP |
| Lagerung: -40°C zu 85°C | Minimaler Biegungsradius | 7.5mm | |
| Verlustleistung | < 2=""> | Stromversorgung (typisch) | 3.3V |
| Protokolle | Ethernet 25/100G | Richtigkeit der Daten | BRUSTBEEREN 1E-12 |
| Multi-Verkäufer-Unterstützung | QSFP28 MSA | Befolgung | SFF-8431, SFF-8436, RoHS |
| MTBF | 1,000,000Hours | Garantie | 36 Monate |
| Anwendung | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3by 25GBASE-SR InfiniBand SDR/DDR/QDR Gruppen des Hochleistungs-EDV (HPC) Server, Schalter, Lagerung und Wirtskartenadapter |
||
Beschreibung
Das des Gigaoptos GA-Q28-4S25-001M 100G QSFP28 zu Ausbruch 4x 25G SFP28 aktiven IT-Fachmännern Angebot Lichtleiterkabel (AOCS) eine kosteneffektive Verbindungslösung für das Mischen von 100G QSFP28 und 25G SFP28 ermöglichte Wirtsadaptern, -schaltern und -servern.
Für typische Anwendungen können Benutzer diesen Ausbruch installieren, oder Teilerkabel zwischen einem verfügbaren Hafen QSFP28 auf Schalter 100GE und Zufuhr bis zu 4 aufwärts gerichteten SFP28 ermöglichte Schaltern 25GE.
Jedes Kabel kennzeichnet ein einzelnes Verbindungsstück SFF-8436 konformes QSFP28, das für 103Gb/s auf einem Ende und 4 Verbindungsstücken SFF-8431 konformen SFP28 veranschlagt werden für 25.78Gb/s jedes am anderen Ende veranschlagt wird.
Unter Verwendung der Industrie, die VCSEL-Technologie führt, liefert ein moderner neuer Leerlokentwurf und unempfindliche Multimodefaser zu verbiegen, dieses AOC außergewöhnliche Kosten und Leistungswert für Anwendungen 25GbE und 100GbE in Abständen bis 100 Meter.
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| GA-Q28-4S25-001M | 100G QSFP28 zu Kabel 1M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-002M | 100G QSFP28 zu Kabel 2M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-003M | 100G QSFP28 Kabel 3M 4x 25G SFP28 zum Fan--herausaoc |
| GA-Q28-4S25-005M | 100G QSFP28 zu Kabel 5M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-007M | 100G QSFP28 zu Kabel 7M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-010M | 100G QSFP28 Kabel 10M 4x 25G SFP28 zum Fan--herausaoc |
| GA-Q28-4S25-015M | 100G QSFP28 zu Kabel 15M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-020M | 100G QSFP28 zu Kabel 20M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-025M | 100G QSFP28 zu Kabel 25M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-030M | 100G QSFP28 zu Kabel 30M 4x 25G SFP28 Fan--herausaoc |
| GA-Q28-4S25-050M | 100G QSFP28 zu Kabel 50M 4x 25G SFP28 Fan--herausaoc |
| Anmerkung | Kabellänge konnte zu jeder möglicher Länge wie erforderlich besonders angefertigt werden. |
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
1. QSFP28: Gemessene Zustand: Kanal-Datenrate 25.78125Gbps, VRCCR=3.3V, PRBS31, Fall-Betriebstemperatur 0~70℃
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Übermittler | |||||
| Mitte-Wellenlänge | λc | 840 | 850 | 860 | Nanometer |
| Effektivwertspektralbreite | σ | 0,65 | Nanometer | ||
| Durchschnittliche Produkteinführungsenergie, jeder Weg | PAVG | -7,5 | -1 | +2,5 | dBm |
| Eingegebenes differenziales Schwingen | Vin pp. | 300 | 1100 | Millivolt | |
| Eingegebener differenzialer Widerstand | Zin | 90 | 100 | 110 | Ω |
| Löschungs-Verhältnis | ER | 2,0 | DB | ||
| Empfänger | |||||
| Mittelwellenlänge | λc | 840 | 850 | 860 | Nanometer |
| Bit-Fehler-Rate | BRUSTBEEREN | E-12 | |||
| Empfänger-Überlastung | PinMAX | 2,5 | dBm | ||
| Differenziales Schwingen des Ertrages | Vout pp. | 500 | 800 | Millivolt | |
| Ertrag-differenzialer Widerstand | Zout | 90 | 100 | 110 | Ω |
Gemessene Zustand 2.SFP28: Kanal-Datenrate 25.78125Gbps, VRCCR=3.3V, PRBS31, Fall-Betriebstemperatur 0~70℃
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Übermittler | |||||
| Mitte-Wellenlänge | λc | 840 | 850 | 860 | Nanometer |
| Effektivwertspektralbreite | σ | 0,65 | Nanometer | ||
| Durchschnittliche Produkteinführungsenergie, jeder Weg | PAVG | -7,5 | -1 | +2,5 | dBm |
| Eingegebenes differenziales Schwingen | Vin pp. | 300 | 1100 | Millivolt | |
| Eingegebener differenzialer Widerstand | Zin | 90 | 100 | 110 | Ω |
| Löschungs-Verhältnis | ER | 2,0 | DB | ||
| Empfänger | |||||
| Mittelwellenlänge | λc | 840 | 850 | 860 | Nanometer |
| Bit-Fehler-Rate | BRUSTBEEREN | E-12 | |||
| Empfänger-Überlastung | PinMAX | 2,5 | dBm | ||
| Differenziales Schwingen des Ertrages | Vout pp. | 500 | 800 | Millivolt | |
| Ertrag-differenzialer Widerstand | Zout | 90 | 100 | 110 | Ω |
Kompatibilität
Gigaoptos aktive Lichtleiterkabel sind 100%, das mit vielen berühmten Schaltermarken kompatibel ist und werden nicht Schaden Soem-Geräte verursachen. Um die Qualität und die Kompatibilität unserer Produkte sicherzustellen, wird jedes Produkt sorgfältig auf der entsprechenden Ausrüstung vor Lieferung zu den Kunden geprüft.
Für diese 100G Kompatibilität des Fans-heraus AOC beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle (zum Beispiel in 1m Länge). Wenn die Marke und nach die Teilnummer, die Sie suchen, nicht nachstehend aufgeführt, uns bitte informierend Sie wird und wir werden erfreut, um Sie mit weiteren Einzelheiten zu versehen.
| Entsprechende kompatible Marke/Teilnummer | |||
| Kompatible Marke | Kompatible Teilnummer. | Kompatible Marke | Kompatible Teilnummer. |
| Gigaopto | GA-Q28-4S25-001M | Arista | AOC-Q-4S-100G-1M |
| Cisco | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
| Brokat | 100G-Q28-S28-AOC-0101 | Wacholderbusch | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | Extrem | Q-4S28AO01 |
| Mellanox | MFA7A50-C001 | ||
Mechanische Entwurfs-Maße
FAQ
1.Can habe ich unterschiedliche Kompatibilität für jedes Ende der aktiven Lichtleiterkabel Teilers 100G QSFP28?
Ja gestützt. wir bieten kundengebundene Doppelkompatibilitätslösungen für aktive Lichtleiterkabel an, damit Sie Kompatibilität für jedes Ende separat wählen können. Alles, das Sie benötigen, ist, die geforderten kompatiblen Marken heraus aufzulisten.
