Produktdetails:
|
| Produkt-Name: | Transceiver 8G FC | Form-Faktor: | SFP+ |
|---|---|---|---|
| Wellenlänge: | 850nm | Reichweite: | 300m |
| Medien: | MMF | Verbindungsstück: | LC |
| Schlüsselwörter: | Kanal der Faser-8G, SFP+ Schalter-Transceiver | Art: | SCHALTER SFP |
| Hervorheben: | SFP+-Faser-Transceiver-Modul,Transceiver-Modul der Faser-850nm,SFP+ SCHALTER |
||

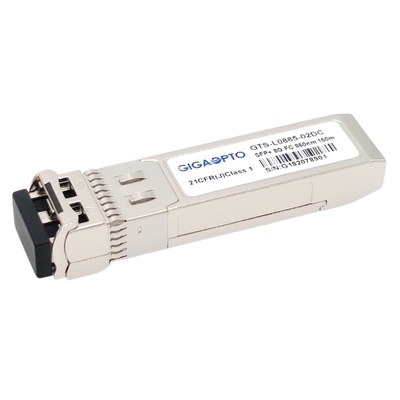

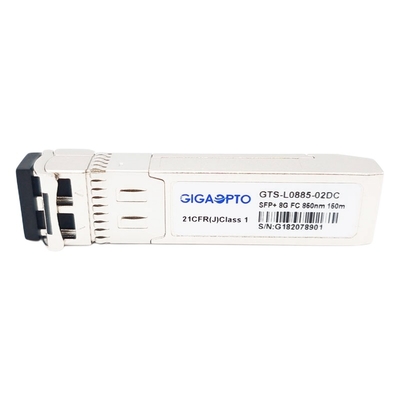

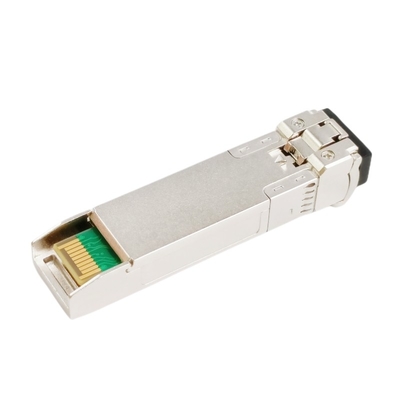

Kanal-Transceiver SFP+, Kanal der Faser-8/4/2/1G, 300m der Faser-8G
Beschreibung
Dieser Transceiver 8GFC SFP+ ist für Kurzwelle 8Gbps Faserkanal-Zusammenhanganwendungen bestimmt, der Verbindung bis 300m über einer Mehrmodenfaser (MMF) über Duplex-LC-Behälter zur Verfügung stellt. Dieser Transceiver hochwertigen 850nm VSCEL Laser-Übermittler und PIN Fotodiode-Empfänger benutzen.
Die 8G FC SFP+ Schalter-Module sind mit FC-PI-4 Rev. 8,00 und SFF-8472 Rev 11,0 und kompatibles mit SFF-8432 und anwendbaren Teilen SFF-8431 Rev. 4,1 konform.
Es stützt 1.0625-8.5 die Gbps-Datenrate und solche Anwendungen wie Kanal der Faser-8G (8.5Gbps), Kanal der Faser-4G (4.25Gbps), Kanal der Faser-2G (2.125Gbps), Kanal der Faser-1G (1.0625Gbps).
Der optische Transceiver ist konformes RoHS und CE/FCC bescheinigte.
Spezifikation
| Form-Faktor | SFP+ | Max Data Rate (Gbps) | 8.5Gbps |
| Mittelwellenlänge | 850nm | Faser-Abstand | 300m |
| Verbindungsstück | Duplex LC | Medien-Art | MMF |
| Übermittler-Art | VCSEL | Empfänger-Art | PIN |
| TX-Energie | -6~-0.5dBm | Empfänger-Empfindlichkeit | <-10> |
| Löschungs-Verhältnis | >3.5dB | Überlastung | >0.5dBm |
| Temperatur | 0 zu 70°C (32 zu 158°F) | Digital-Diagnose | Gestützt |
| OEM/ODM | Gestützt | Garantie | 3 Jahre |
| Befolgung | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 und 1040,11, RoHS | ||
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mitte-Wellenlänge | λc | 840 | 850 | 860 | Nanometer | ||
| Spektralbreite (Effektivwert) | Δλ | 0,65 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | - | - | - | DB | ||
| Durchschnittliche Spitzenleistung | Schellfisch | -6,0 | -0,5 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 3,0 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 950 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Empfänger | |||||||
| Mitte-Wellenlänge | λc | 840 | 850 | 860 | Nanometer | ||
| Empfänger-Empfindlichkeit | -10,5 | dBm | 3 | ||||
| Empfänger-Überlastung | 0,5 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -12 | dBm | ||||
| LOS erklären | LOSA | -22 | dBm | ||||
| Los-Hysterese | 0,5 | 4 | DB | ||||
| Datenausgabe-Schwingen-Differenzial | Vout | 500 | 700 | 900 | Millivolt | 4 | |
|
LOS |
Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
Anmerkungen:
1. Die optische Energie wird in MMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @8.5Gbps PRBS 231-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Kompatibilität
Jedes Gigaoptos optischer Transceiver wird im Wirtsgerät geprüft, um Interoperabilität zu überprüfen, und wir versprechen 100% volle Kompatibilität auf dem spezifizierten Gerät mit einer 3-jährigen Garantie.
Für dieses GTS-L0885-02DC beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn Sie interessiert sind, an, mehr Kompatibilität zu kennen, sind Sie immer willkommen, mit uns in Verbindung zu treten.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTS-L0885-02DC | Brokat | XBR-000147 |
| Cisco | DS-SFP-FC8G-SW | HPE | AJ718A |
| Wacholderbusch | QFX-SFP-8GFC-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
Mechanische Maße
