Produktdetails:
|
| Produkt-Name: | Transceiver 8GFC SFP | Art: | SFP+ |
|---|---|---|---|
| Wellenlänge: | 1310nm | Kabel-Reichweite: | 25Km |
| Komponente: | DFB+PIN | Schnittstelle: | Doppel-LC |
| Schlüsselwörter: | Transceiver der Faser-8G des Kanal-SFP+ | ||
| Hervorheben: | 25km Faser-Kanal-Transceiver,DOM Fiber Channel Transceiver,FC-Transceiver |
||

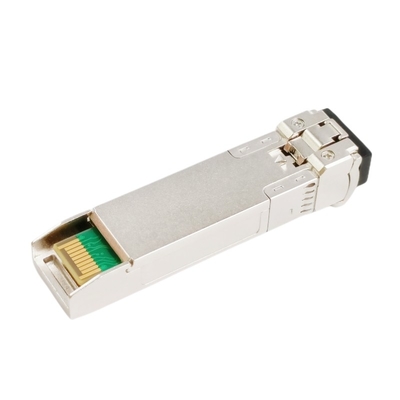

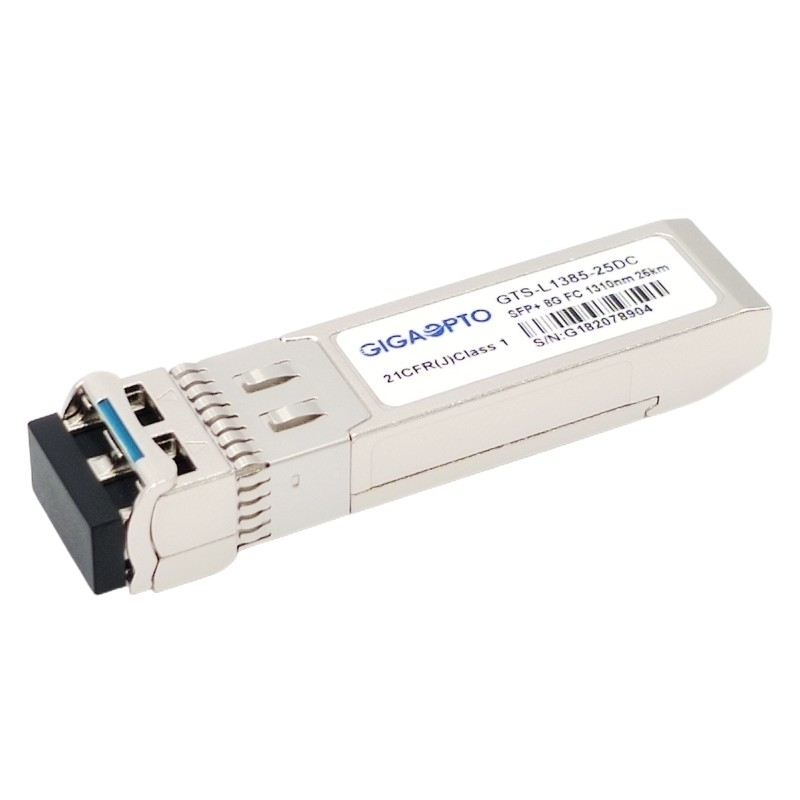

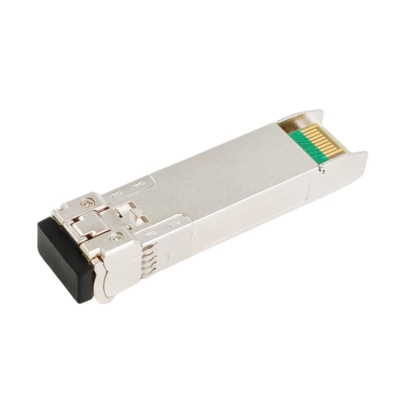

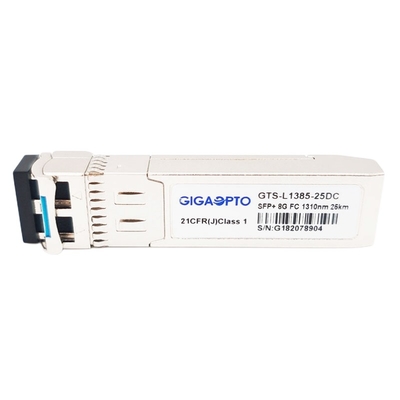

Oberflächenwelle 8G FC verlängerte 25KM SFP+ Transceiver DFB+PIN 1310nm SMF LC DOM
Beschreibung
Gigaoptos Transceivers GTS-L1385-25DC 8GFC SFP+ sind entworfen, um der Faser-8G (FC) zu stützen den Kanal, passend für Verbindungen bis 25km des Speicherbereich-Netzes (SAN) über Doppelfasern.
Der Transceiver besteht aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Dieser Transceiver ist mit Vereinbarung SFP+ MSA (SFF-8431, SFF-8432, SFF-8472) und Standard FCIA FC-PI-4 800-SM-LC-L völlig konform.
Sind optische Funktionen Überwachung Digital (DOM) über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472, das spezifiziert Realzeitzugang zu Betriebsparametern des Gerätes wie Transceivertemperatur erlaubt, Laser-Neigungsstrom, übertragene optische Energie, optische Energie- und Transceiverversorgungsspannung empfing.
Der optische Transceiver des Faserkanals ist konformes RoHS und CE/FCC bescheinigte.
Spezifikation
| Form-Faktor | SFP+ | Datenrate (Gbps) | 8.5Gbps |
| Wellenlänge | 1310nm | Faser-Abstand | 25km |
| Verbindungsstück | Duplex-LC | Kabel-Art | SMF |
| Ld-Art | DFB | Empfänger-Art | PIN |
| Tx-Energie | -1.0~+3.0dBm | Rx-Empfindlichkeit | <-16> |
| Löschungs-Verhältnis | >3.5dB | Überlastung | >0.5dBm |
| Temperaturspanne | 0 zu 70°C (32 zu 158°F) | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | Protokoll | MSA konform |
| Befolgung | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 und 1040,11, RoHS | ||
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mitte-Wellenlänge | λc | 1270 | 1310 | 1350 | Nanometer | ||
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | - | DB | |||
| Durchschnittliche Spitzenleistung | Schellfisch | -1,0 | +3,0 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 3,5 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 850 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Empfänger | |||||||
| Mitte-Wellenlänge | λc | 1260 | 1600 | Nanometer | |||
| Empfänger-Empfindlichkeit | -16 | dBm | 3 | ||||
| Empfänger-Überlastung | 0,5 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -17 | dBm | ||||
| LOS erklären | LOSA | -30 | dBm | ||||
| Los-Hysterese | 0,5 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 300 | 900 | Millivolt | 4 | ||
|
LOS |
Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @10312Mbps PRBS 231-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Kompatibilität
Alle Gigaoptos GTS-L1385-25DC optische Transceivermodule sind, können kodiert werden, um völlig zu sein offenes Ursprungs - kompatibel mit Mainstreamgeräten, beziehen Sie bitte sich die auf folgende Form, für mehr Produktkompatibilität, sich fühlen bitte frei, mit uns in Verbindung zu treten.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTS-L1385-25DC | Brokat | XBR-000174 |
| HPE | AW538A | ||
