Produktdetails:
|
Produkt-Name: | SFP-8GFC-40 | Max Speed (Gb/s): | 8.5Gb/s |
---|---|---|---|
Wellenlänge: | 1310nm | Max Distance: | 40km |
Verbindungsstück: | LC-PC | DDM/DOM: | Gestützt |
Temperatur: | 0 zu 70°C | OEM/ODM: | Gestützt |
Schlüsselwörter: | 8GFC SFP+ ER 1310nm 40km | ||
Hervorheben: | Kanal-Transceiver der Faser-8G,Faser-Kanal DOM 8G,FC SFP+ |

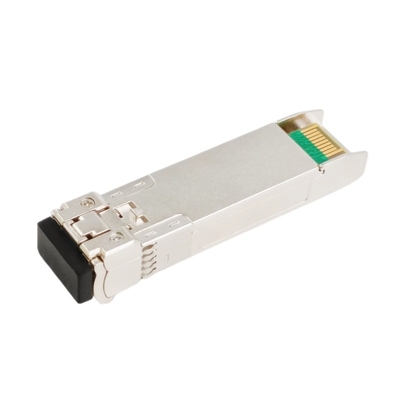

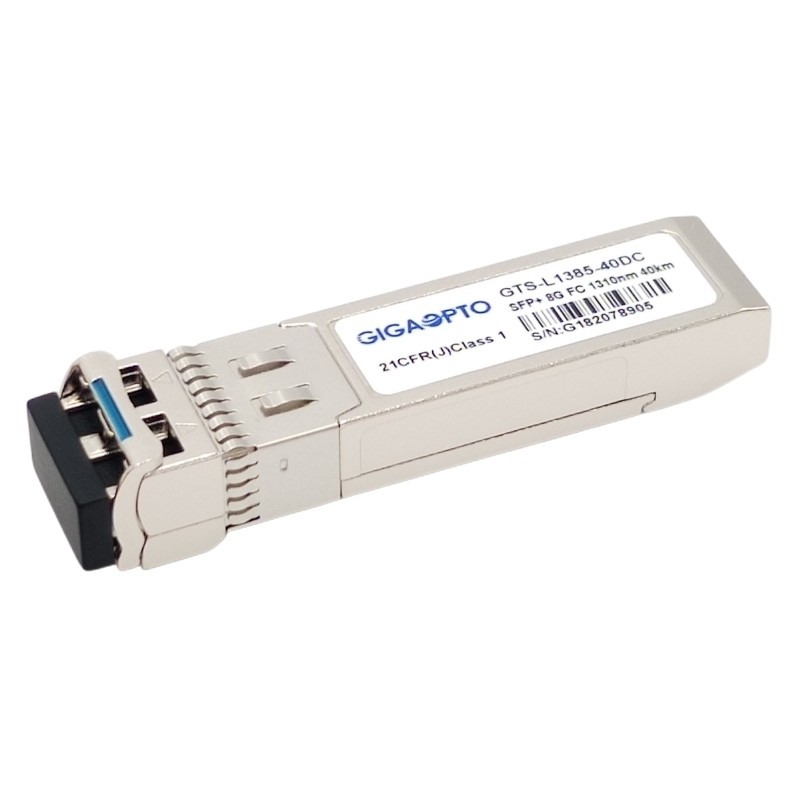

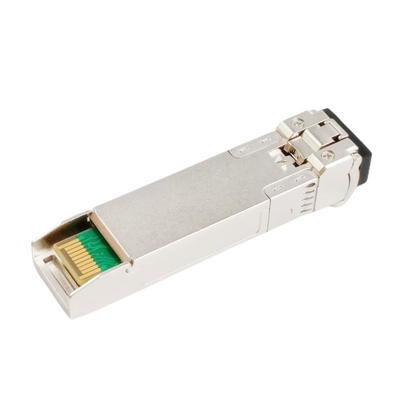

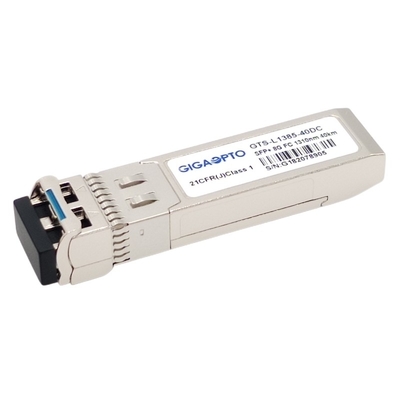

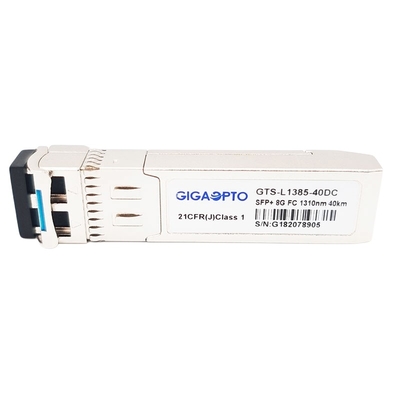

Transceiver-Modul der Faser-8G des Kanal-(8GFC), Brokat-Netz SFP-8GFC-40 kompatibel, Heiß-steckbar
Beschreibung
Der Kanaltransceiver der Faser SFP-8GFC-40 ist das kleine steckbare Modul des Formfaktors, entworfen, um der Faser-8G (FC) zu stützen den Kanal, passend für Verbindungen bis 40km des Speicherbereich-Netzes (SAN) über Einmodenfaser.
Der Übermittlerabschnitt enthält einen zuverlässigen 1310nm DFB Laser. Und der Empfängerabschnitt besteht aus einer PIN-Fotodiode, die mit einem TIA integriert wird. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Dieser Transceiver ist mit SFP+-Multi-Quellvereinbarung (MSA) und Standard FCIA FC-PI-4 800-SM-LC-L völlig konform.
Sind optische Funktionen Überwachung Digital (DOM) über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472, das spezifiziert Realzeitzugang zu Betriebsparametern des Gerätes wie Transceivertemperatur erlaubt, Laser-Neigungsstrom, übertragene optische Energie, optische Energie- und Transceiverversorgungsspannung empfing.
Der optische Transceiver des Faserkanals ist konformes CE/FCC/RoHS.
Spezifikation
Produkt-Name | SFP-8GFC-40 | Kategorie | Faser-Kanal SFP |
Verpacken | SFP+ | Bandbreite | 1.06Gbps | 8.5Gbps |
Mittelwellenlänge | 1310nm | Getriebe | 40km |
Schnittstelle | Duplex-LC-Behälter | Kabel-Art | G.652 SMF |
Übermittler-Art | DFB Laser | Empfänger-Art | PIN |
TX-Spitzenleistung (dBm) | 1~4dBm | Empfänger-Empfindlichkeit | <-15dbm> |
Diagnosen | Unterstützung | OEM/ODM | Unterstützung |
Temperaturspanne | 0 zu 70°C (32 zu 158°F) | Garantie | 3 Jahre |
Protokolle | MSA konform |
Eigenschaften
Anwendungen
Leistungsangaben – elektrisch
Parameter | Symbol | Min. | Art. | Maximal | Einheit | Anmerkungen | |||||
Übermittler | |||||||||||
CML gibt ein (Differenzial) | Vin | 150 | 1200 | mVpp |
Wechselstrom verband Input |
||||||
Eingegebener Wechselstrom-Gleichtakt Spannung |
0 | 25 | Millivolt | Effektivwert | |||||||
Eingangsimpedanz (Differenzial) |
Zin | 85 | 100 | 115 | Ohm |
Rin > 100 kohms @ DC |
|||||
Differenzialer Input S-Parameter |
SDD 11 | - | - | -10 | DB | ||||||
Differenzial zum Common Modenumwandlung |
SCD 11 | - | - | -10 | DB | ||||||
Tx_DISABLE gab ein Spannung – Hoch |
V | ||||||||||
2 | 3,45 | ||||||||||
Tx_DISABLE gab ein Spannung – Tief |
V | ||||||||||
0 | 0,8 | ||||||||||
Tx_FAULT gab aus Spannung – Hoch |
Vcc+0.3 | V |
Io = 400µA; Wirt Vcc |
||||||||
2 | |||||||||||
Tx_FAULT gab aus Spannung – Tief |
0,5 | V | Io = -4.0mA | ||||||||
0 | |||||||||||
Empfänger | |||||||||||
CML-Ertrag (Differenzial) |
700 | mVpp |
Wechselstrom verband Ertrag |
||||||||
Vout | 350 | ||||||||||
Ertrag Wechselstrom-Common Modus-Spannung |
0 | 15 | Millivolt | Effektivwert | |||||||
Ausgangsimpedanz (Differenzial) |
Zout | 90 | 100 | 110 | Ohm | ||||||
Differenzausgang S-Parameter |
Sd 22 | - | - | -10 | DB | ||||||
Rx_LOS-Ausgangsspannung – Hoch |
2 | Vcc+0.3 | V |
lo = 400µA; Wirt Vcc |
|||||||
Rx_LOS-Ausgangsspannung – Tief |
0 | 0,8 | V | lo = -4.0mA | |||||||
MOD_DEF (2:0) | VoH | 2,5 | V | Mit Serien-Identifikation | |||||||
Vol. | 0 | 0,5 | V |
Leistungsangaben – optisch
Parameter | Symbol | Min. | Typisch | Maximum. | Einheit | ||||
9µm Kerndurchmesser SMF stützte Abstand | 40 | Kilometer | |||||||
Datenrate | 0,614 | 8,5 | Gbps | ||||||
Übermittler | |||||||||
Mitte-Wellenlänge | λC | 1290 | 1310 | 1330 | Nanometer | ||||
Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||||||
Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | ||||||
Durchschnittliche Spitzenleistung | Schellfisch | 1 | 4 | dBm | |||||
Löschungs-Verhältnis | ER | 3,5 | DB | ||||||
Durchschnittliche Energie WEG des Übermittlers | Poff | -30 | dBm | ||||||
Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||||
TX-Sperrung | Sperrung | 2,0 | Vcc+0.3 | V | |||||
Ermöglichen Sie | 0 | 0,8 | |||||||
TX-Störung | Störung | 2,0 | VCC +0,3 | V | |||||
Normal | 0 | 0,8 | |||||||
TX-Sperrung erklären Zeit | t_off | - | - | 10 | wir | ||||
TX_DISABLE verneinen Zeit | t_on | - | - | 1 | Frau | ||||
TX_BISABLE-Zeit, Zurückstellen zu beginnen | t_reset | 10 | - | - | wir | ||||
Zeit zu initialisieren, einschließen Zurückstellen von TX_FAULT |
- | - | 300 | Frau | |||||
t_init | |||||||||
TX_FAULT von Störung zu Behauptung | t_fault | - | - | 100 | wir | ||||
Gesamtbammel | TJ | - | - | 0,28 | UI (pp.) | ||||
Daten-abhängiger Bammel | DDJ | - | - | 0,1 | UI (pp.) | ||||
Unverbundener Bammel | UJ | - | - | 0,023 | Effektivwert | ||||
Empfänger | |||||||||
Mitte-Wellenlänge | λ | 1260 | 1565 | Nanometer | |||||
Empfindlichkeit | Pmin | -15 | dBm | ||||||
Empfänger-Überlastung | Pmax | 0,5 | dBm | ||||||
Optische Rückflussdämpfung | ORL | -12 | DB | ||||||
LOS De-erklären | LOSD | -18 | dBm | ||||||
LOS erklären | LOSA | -30 | dBm | ||||||
LOS | Hoch | 2,0 | VCC +0,3 | V | |||||
Tief | 0 | 0,8 |
Mechanische Spezifikationen
