Produktdetails:
|
| Produkt-Name: | SFP-8GFC-ZR | Max Rate (Gbps): | 8.5Gbps |
|---|---|---|---|
| Wellenlänge: | 1550nm | Max Reach: | 80km |
| Komponenten: | EML/APD | Verbindungsstück/Polnisches: | Duplex-LC/PC |
| Temp: | 0 zu 70°C | Macht-Budget: | 24db |
| Schlüsselwörter: | Transceiver 8GFC ZW SFP+, 8G FC 80km 1550nm | ||
| Hervorheben: | Kanalbaugruppe der Faser-8GFC,80km Faser-Kanalbaugruppe,Transceiver ZW SFP+ |
||

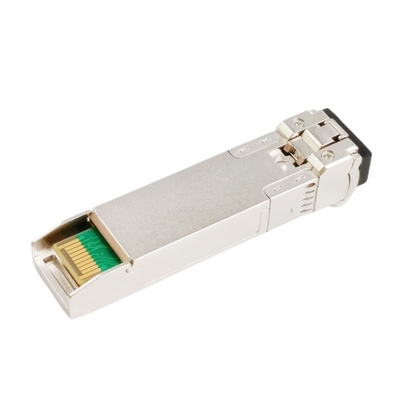

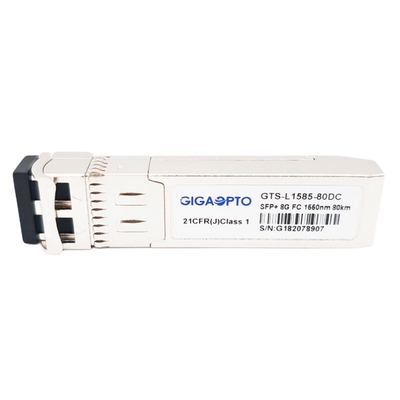

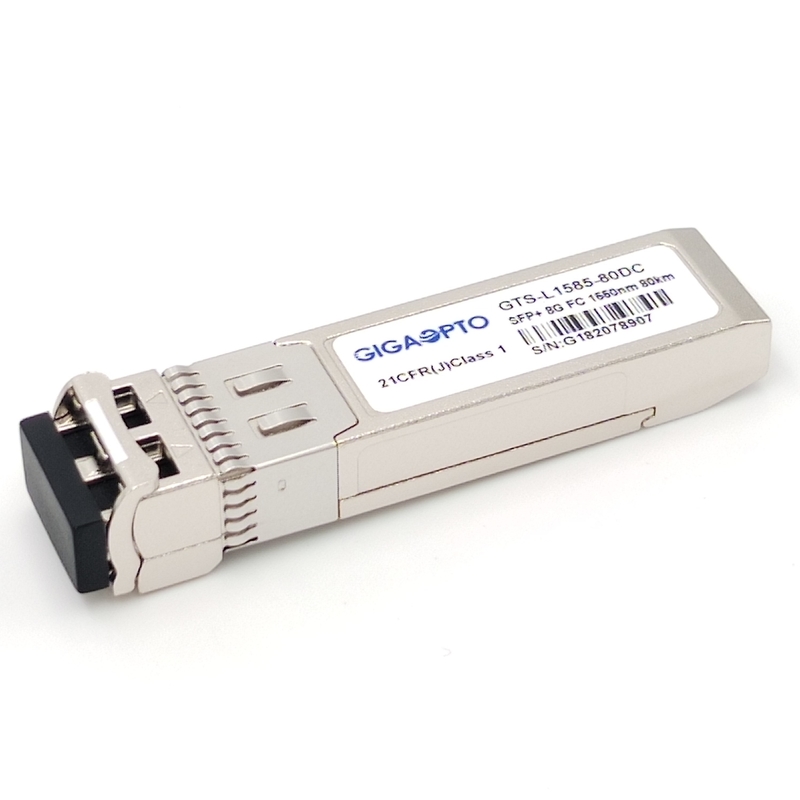

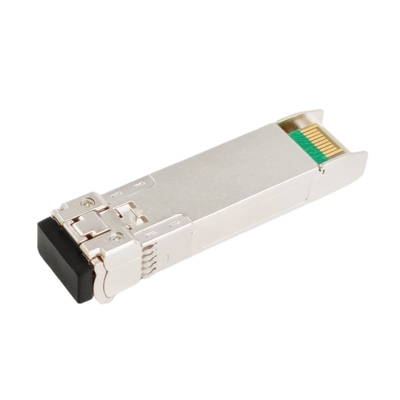

Optisches Transceiver-Modul 8GFC SFP+ 1550nm 80km für Faser Kanal und SAN
Beschreibung
Gigaoptos 8GFC SFP+, das optischer Transceiver GTS-L1585-80DC für Kanal-Zusammenhanganwendung der Faser der Oberflächenwelle 8Gb/s, es bestimmt ist, stellt 8.5Gb/s Durchsatz bis 80km über Monomodefaser (SMF) von der Anwendung der Wellenlänge 1550nm zur Verfügung.
Der Übermittlerabschnitt enthält einen zuverlässigen 1550nm abgekühlten EML Laser. Und der Empfängerabschnitt besteht aus einer PIN-Fotodiode, die mit einem TIA integriert wird. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Dieser Transceiver SFP+ ZW ist mit SFP+-Multi-Quellvereinbarung (MSA) und Standard FCIA FC-PI-4 800-SM-LC-L völlig konform.
Digital-Diagnostikfunktionen sind- über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472, das spezifiziert Realzeitzugang zu Betriebsparametern des Gerätes wie Transceivertemperatur erlaubt, Laser-Neigungsstrom, übertragene optische Energie, optische Energie- und Transceiverversorgungsspannung empfing.
Spezifikation
| Kompatible Marke | Brokat | Kategorie | Faser-Kanal SFP |
| Teilnummer | GTS-L1585-80DC | Leistungsbilanz | 24dBm |
| Formularart | SFP+ | Max Data Rate | 8.5Gb/s |
| Wellenlänge | 1550nm | Abstand | 80km @ G.652 |
| Verbindungsstück | Lc-Behälter | Medien | SMF |
| Übermittler-Art | EML | Empfänger-Art | APD |
| Stromversorgungs-Spannung | 3.3V | Versorgung gegenwärtig | <450ma> |
| TX-Energie | 0~5dBm | Empfänger-Empfindlichkeit | <-24dbm> |
| Löschungs-Verhältnis | >7.0dB | Empfänger-Überlastung | >-7.0dBm |
| Temperaturspanne | 0 zu 70°C (32 zu 158°F) | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | Digital-Diagnose | Unterstützung |
| Protokolle | MSA konform | ||
Eigenschaften
Anwendung
Optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1550 | 1565 | Nanometer | |||
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | |||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | - | DB | ||||
| Durchschnittliche Spitzenleistung | Schellfisch | 0 | 5,0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 7,0 | DB | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 850 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1600 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -24,0 | dBm | 3 | |||||
| Empfänger-Überlastung | -7,0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -25,0 | dBm | |||||
| LOS erklären | LOSA | -35 | dBm | |||||
| Los-Hysterese | 0,5 | DB | ||||||
| Datenausgabe-Schwingen-Differenzial | Vout | 300 | 900 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkung:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @8.5Gbps PRBS 231-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
