Produktdetails:
|
| Produkt-Name: | 10GFC SFP LW | Max Speed (Gbps): | 10.518Gbps |
|---|---|---|---|
| Wellenlänge: | 1310nm | Getriebe: | 10km |
| Optische Komponente: | DFB/PIN | Schnittstelle: | Doppel-LC |
| DDMI: | Gestützt | Temperatur: | -5 zu 85°C (23 zu 185°F) |
| Schlüsselwörter: | Transceiver 10km 10GFC SFP+ | ||
| Hervorheben: | Faser-Kanal 10G FC,Faser-Kanal SFP+ FC,FC-Faser-Kanal-Transceiver |
||
Kanal SFP+ 1310nm 10km der Faser-10GFC DOM LC SMF
Beschreibung

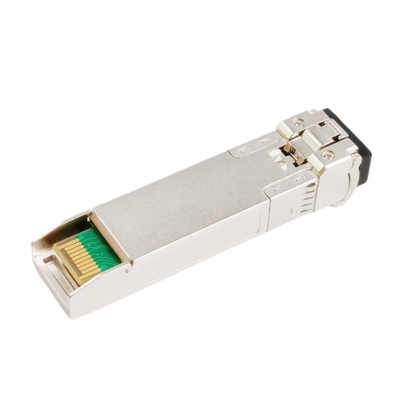

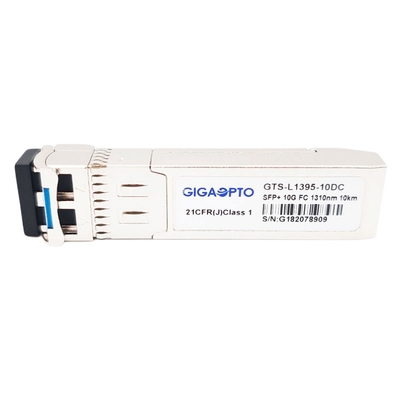

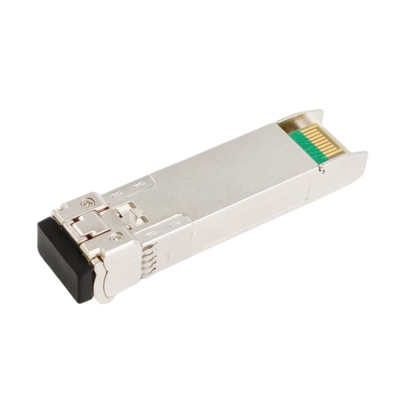

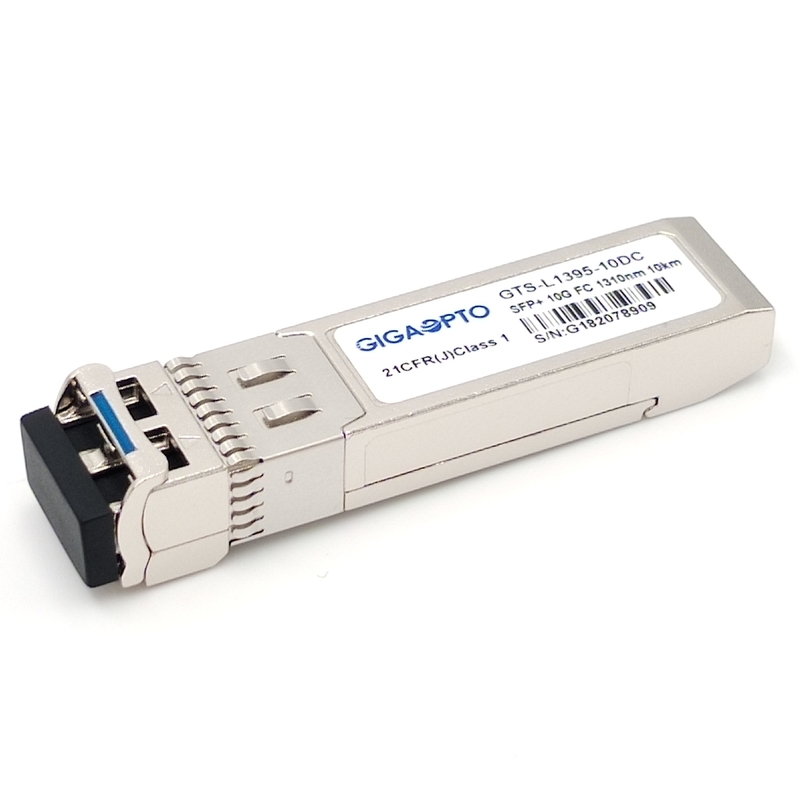

Gigaoptos GTS-L1395-10DC Transceiver kennzeichnet einen in hohem Grade zuverlässigen Übermittler 1310nm DFB und PIN-Fotodetektor in einen Optikstecker Duplex LC. Sein maximales Getriebe kann bis 10km über Einmodenfaser G.652 (SMF) erreichen.
Es ist für Gebrauch in den Serienanwendungen 10Gbps wie SONET OC192/SDH Ethernet STM64, 10Gigabit und Kanalanwendungen der Faser-10Gbps bestimmt. Es funktioniert mit einzelner +3.3V-Stromversorgung. Der Transceiver passt sich an die Vereinbarung 10Gbps SFP+ Multiquell an(MSA).
Digital-Diagnostikfunktionen sind- über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472, das spezifiziert Realzeitzugang zu Betriebsparametern des Gerätes wie Transceivertemperatur erlaubt, Laser-Neigungsstrom, übertragene optische Energie, optische Energie- und Transceiverversorgungsspannung empfing.
Alle Module sind Laser-Produkte der Klasse 1, die mit Standards FDA/CDRH und IEC-60825 übereinstimmen.
Spezifikation
| Form-Faktor | SFP+ | Max Data Rate | 10.51875Gbps |
| Wellenlänge | 1310nm | Max Cable Distance | 10km |
| Verbindungsstück | Duplex LC | Medien | SMF |
| Übermittler-Art | DFB 1310nm | Empfänger-Art | PIN |
| TX-Energie | -6~0dBm | Empfänger-Empfindlichkeit | <-14> |
| Temperaturspanne | -5 zu 85°C (23 zu 185°F) | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | DOM | Gestützt |
| Protokolle | CER, Klasse 1 FDA und IEC60825-1 Lasersicherheit konform, RoHS, SFF-8431, SFP MSA | ||
| Umfeldaufgaben |
Ethernet 10GBASE-LR/10GBASE-LW Kanal der Faser-10G Schalter und Router 10GbE Data Center |
||
Eigenschaften
Anwendung
Optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1270 | 1310 | 1350 | Nanometer | |||
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | |||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | - | DB | ||||
| Durchschnittliche Spitzenleistung | Schellfisch | -6,0 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 3,5 | DB | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 850 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1600 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -14,4 | dBm | 3 | |||||
| Empfänger-Überlastung | 0,5 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -16 | dBm | |||||
| LOS erklären | LOSA | -30 | dBm | |||||
| Los-Hysterese | 0,5 | DB | ||||||
| Datenausgabe-Schwingen-Differenzial | Vout | 300 | 900 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkung:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @10312Mbps PRBS 231-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Kompatibilität
Gigaopto stellt her und auf Lager eine vollständige Auswahl von optischen Transceivers bis zu 100G. Alle unsere optischen Transceivermodule werden auf Kompatibilität mit der Zielschalterumwelt Qualität-geprüft und sind 100%, das mit bedeutenden Marken wie Cisco kompatibel sind, Brokat, HP, Wacholderbusch, Huawei, Alcatel-Lucent, Extrem, Arista, Force10, D-Verbindung, 3Com, etc. und anbieten eine 3-jährige Garantie.
Für dieses GTS-L0895-10DC beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn Sie mehr Kompatibilität benötigen, bitte zögern Sie nicht, uns zu informieren.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTS-L1395-10DC | Cisco | DS-SFP-FC10G-LW |
| Wacholderbusch | XBR-000217 | ||
