Produktdetails:
|
| Produkt-Name: | Transceiver Schalter-32GFC | Form-Faktor: | SFP28 |
|---|---|---|---|
| Datenrate (Gbps): | 28,05 Gbit/s | Wellenlänge: | 850nm |
| Abstand: | 100m | Optische Komponenten: | VCSEL/PIN |
| Schnittstelle: | Doppel-LC | Schlüsselwörter: | Kanal der Faser-32G, 32G Transceiver-Modul Schalters 100m |
| Hervorheben: | Transceiver-Modul 32GFC SFP28,Transceiver-Modul 850nm SFP28,Kanal der Faser-32G |
||

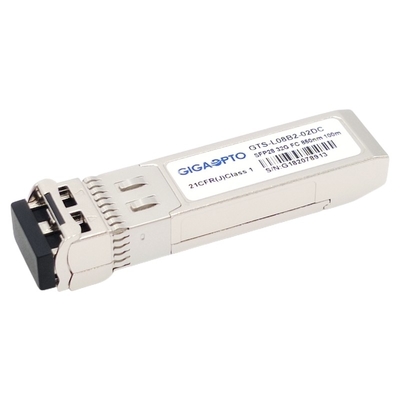

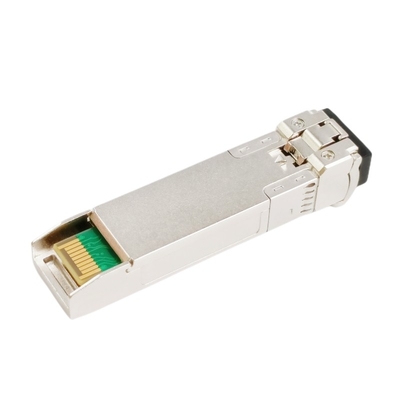

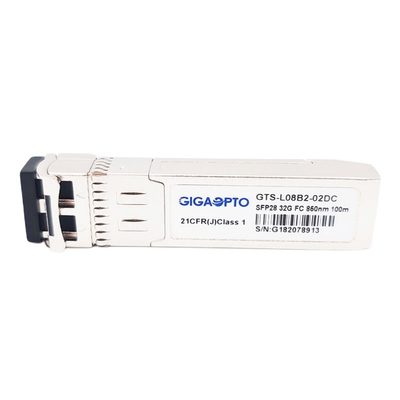

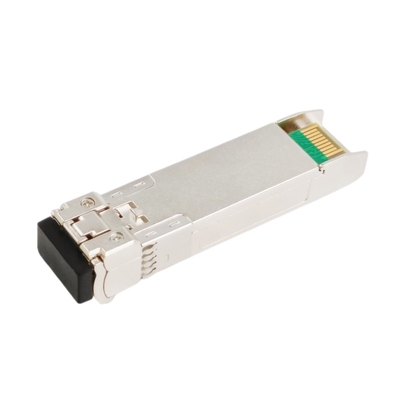

32GFC Transceiver Schalters 100m für Speicherbereich-Netz
Beschreibung
Transceivers dieses Schalter-32GFC sind für Anwendungen der kurzen Reichweite des Kanals der Faser-8G/16G/32G (8GFC/16GFC/32GFC) bestimmt.
Gekennzeichnet mit einem zuverlässigen 850nm VCSEL Laser-Übermittler, werden eine hohe empfindliche PIN-Fotodiode, die mit einem Transwiderstandvorverstärker (TIA) integriert werden und MCU-Steuergerät, eine maximale Reichweitendose bis zu 70m unter Verwendung der Faser OM3 und 100m unter Verwendung OM4.All-Module Lasersicherheitsanforderungen der Klasse I gerecht. Sie ist mit dem Verbindungsstück SFP+ 20 Stift, zum der heißen Steckerfähigkeit zu erlauben.
Dieser 32G FC Schalter sind mit FC-PI-6, SFF-8472 Rev 12,2 und kompatibles mit SFF-8432 und anwendbaren Teilen SFF-8431 Rev. 4,1 konform.
Spezifikation
| Form-Faktor | SFP28 | Max Data Rate | 28.05Gbps |
| Typische Wellenlänge | 850nm | Maximales Getriebe | 100m |
| Verbindungsstück-Art | Doppel-LC | Medien-Art | MMF |
| Übermittler-Art | VCSEL 850nm | Empfänger-Art | PIN |
| TX-Energie | -8.4~2.4dBm | Empfänger-Empfindlichkeit | <-10dbm> |
| Löschungs-Verhältnis | >DB 2,0 | Überlastung | > dBm 2,4 |
| Betriebstemperatur | 0 zu 70°C (32 zu 158°F) | Garantie-Zeit | 3 Jahre |
| DDMI | Gestützt | Protokolle | MSA konform |
| Leistungsaufnahme | <1w> | Soem | Gestützt |
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mitte-Wellenlänge | λc | 840 | 850 | 860 | Nanometer | ||
| Spektralbreite (Effektivwert) | Δλ | 0,6 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | - | - | - | DB | ||
| Durchschnittliche Spitzenleistung | Schellfisch | -8,4 | 2,4 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 2,0 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 950 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Empfänger | |||||||
| Mitte-Wellenlänge | λc | 840 | 850 | 860 | Nanometer | ||
| Empfänger-Empfindlichkeit | -10 | dBm | 3 | ||||
| Empfänger-Überlastung | 2,4 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -13 | dBm | ||||
| LOS erklären | LOSA | -30 | dBm | ||||
| Los-Hysterese | 0,5 | 4 | DB | ||||
| Datenausgabe-Schwingen-Differenzial | Vout | 500 | 700 | 900 | Millivolt | 4 | |
|
LOS |
Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
Anmerkungen:
1. Die optische Energie wird in MMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @28.05Gbps PRBS 231-1, BRUSTBEEREN ≤1E-6.
4. Innerlich Wechselstrom-verbunden.
Kompatibilität
Gigaoptos optische Transceivers sind 100%, das mit allen bedeutenden Schaltermarken kompatibel ist und werden nicht Schaden Soem-Geräte verursachen.
Um die Qualität und die Kompatibilität unserer Produkte sicherzustellen, wird jedes Produkt sorgfältig auf der entsprechenden Ausrüstung vor Lieferung zu den Kunden geprüft.
Für diese GTS-L08B2-02DC Kompatibilität beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn die Marke und nach die Teilnummer, die Sie suchen, nicht nachstehend aufgeführt, uns bitte informierend Sie wird und wir werden erfreut, um Sie mit weiteren Einzelheiten zu versehen.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| Cisco | DS-SFP-FC32G-SW | Brokat | XBR-000212 |
