Produktdetails:
|
| Produkt-Name: | Transceiver 32GFC LW | Verpacken: | SFP28 |
|---|---|---|---|
| Datenrate (Gbps): | 32Gbps | Wellenlänge: | 1310nm |
| Abstand: | 10km | Optische Komponenten: | DFB/PIN |
| Schnittstelle: | Doppel-LC | Schlüsselwörter: | Faser-Kanal-Transceiver 32GFC LW |
| Hervorheben: | Kanal-Transceiver der Faser-SFP28,Kanal-Transceiver der Faser-1310nm,SMF 32G FC |
||

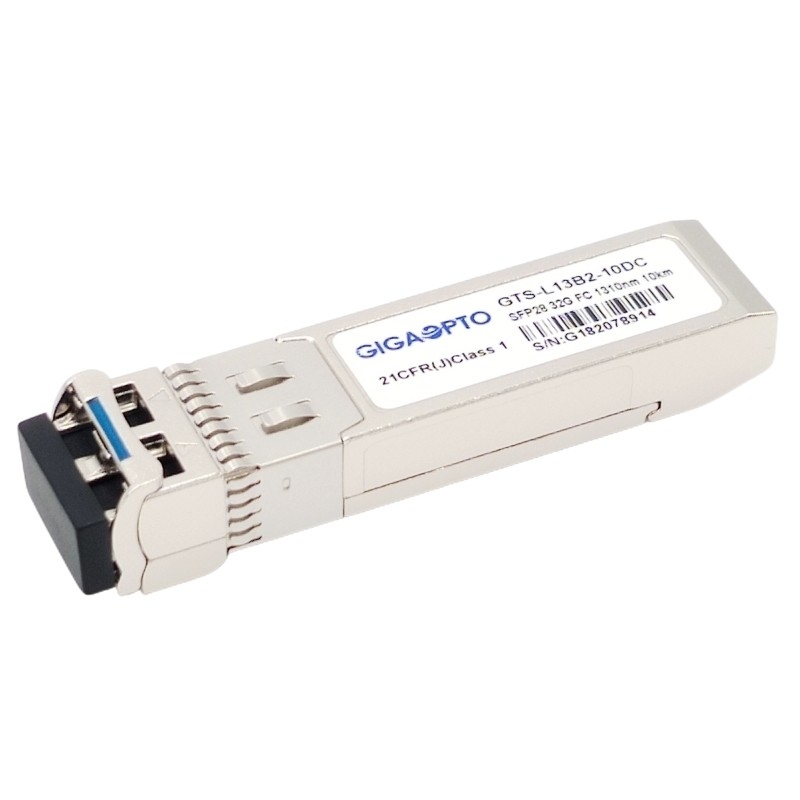

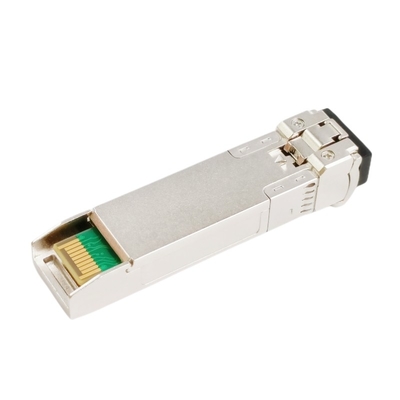

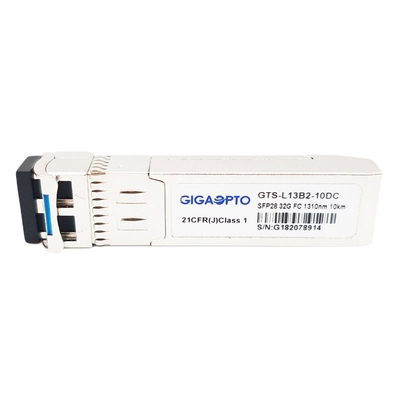

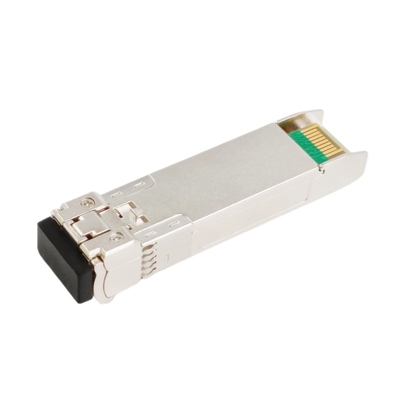

32G SMF 1310nm 10km Transceiver-Modul LC DOM des Faser-Kanal-SFP28
Beschreibung
Dieses 32GFC SFP28 LW ist ein Einfachkanal, heißen steckbaren Transceiver- für 32GFC und Ethernet-25G Anwendungen. Es funktioniert an einer nominalen Wellenlänge von 1310nm und stützt Kanal der Faser-8G/16G/32G (FC) und das Ethernet 25G, das für Speicherbereichnetz (SAN) passend ist, Rechenzentrumverbindungen bis 10km über Einmodenfaser.
Der Transceiver besteht aus drei Abschnitten: ein 1310nm DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Der Fasertransceiver langen der Wellenlänge der Faser-32G des Kanal-(32GFC) stützt optische Diagnosen DDM/DOM, die Realzeitdiagnoseinformationen über die anwesenden Betriebsbedingungen liefern.
Es ist zur multi Vereinbarung des Quellsff-8431 und SFF-8472 (MSA), RoHS, Kanal der Faser-32G (28,05 Gbps), Kanal der Faser-16G (14.025Gbps), Spezifikationen des Kanals der Faser-8G (8,5 Gbps) völlig konform.
Spezifikation
| Produkt | 32GFC LW | Teilnummer | GTS-L13B2-10DC |
| Form-Faktor | SFP28 | Max Data Rate | 28.05Gbps |
| Wellenlänge | 1310nm | Max Cable Distance | 10km |
| Verbindungsstück | Duplex LC | Medien | MMF |
| Übermittler-Art | DFB | Empfänger-Art | PIN |
| Stromversorgungs-Spannung | 3.3V | Stromversorgung gegenwärtig | <400ma> |
| TX-Energie | -7~2dBm | Empfänger-Empfindlichkeit | <-11> |
| Löschungs-Verhältnis | >4dB | Empfänger-Überlastung | <2dbm> |
| Temperaturspanne | 0 zu 70°C (32 zu 158°F) | Garantie | 3 Jahre |
| OEM/ODM | Gestützt | Digital-Diagnoseüberwachung | Unterstützung |
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mitte-Wellenlänge | λc | 1270 | 1310 | 1350 | Nanometer | ||
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | - | DB | |||
| Durchschnittliche Spitzenleistung | Schellfisch | -7 | 2 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 4 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 850 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Empfänger | |||||||
| Mitte-Wellenlänge | λc | 1260 | 1600 | Nanometer | |||
| Empfänger-Empfindlichkeit | -11,6 | dBm | 3 | ||||
| Empfänger-Überlastung | 2 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -15 | dBm | ||||
| LOS erklären | LOSA | -30 | dBm | ||||
| Los-Hysterese | 0,5 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 300 | 900 | Millivolt | 4 | ||
|
LOS |
Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @25.08Gps PRBS 231-1, BRUSTBEEREN ≤1×10-6.
4. Innerlich Wechselstrom-verbunden.
Kompatibilität
Alle Gigaoptos GTS-L13B2-10DC optische Transceivermodule sind, können kodiert werden, um völlig zu sein offenes Ursprungs - kompatibel mit Mainstreamgeräten, beziehen Sie bitte sich die auf folgende Form, für mehr Produktkompatibilität, sich fühlen bitte frei, mit uns in Verbindung zu treten.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Brokat | XBR-000238 |
