Produktdetails:
|
| Name: | Transceiver SFP+ Cisco | Wellenlänge: | 1550nm |
|---|---|---|---|
| Abstand: | 40km | Verbindungsstück: | LC |
| Leistungsbilanz: | 15dB | Anwendung: | Ethernet 10G/Faser-Kanal |
| Hervorheben: | Transceiver-Module 1550nm Cisco,10Gbase-ER Cisco Transceiver-Module,Kompatible Transceivers FCC CISCO |
||

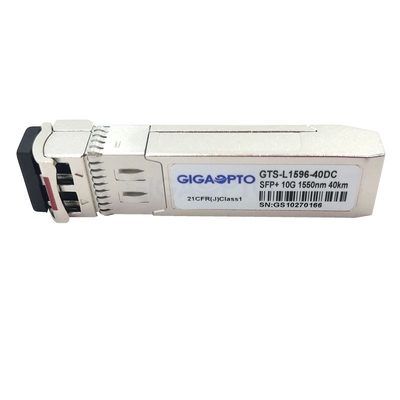

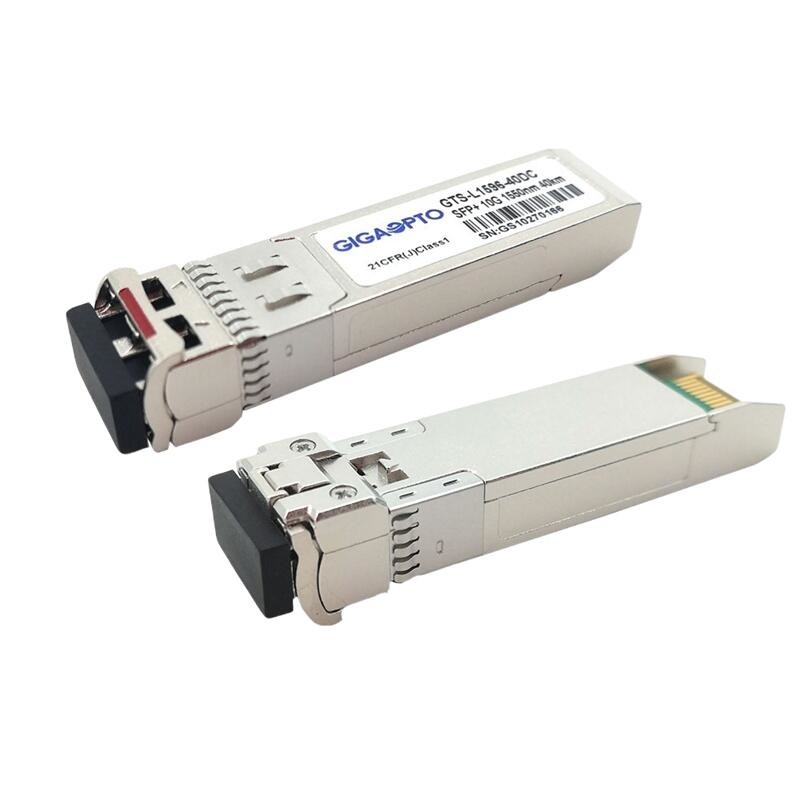

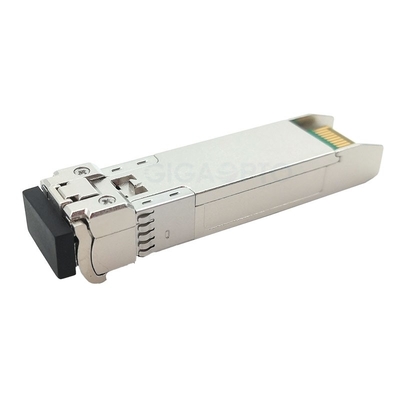

1550 nm 10Gbase-ER Cisco-kompatible Transceiver-Module fürSFP-10G-ER
Beschreibung der Cisco-kompatiblen Transceiver-Module fürSFP-10G-ER
Dieser Cisco SFP-10G-ER-kompatible optische Transceiver wird aus hochwertigen Komponenten hergestellt und streng getestet, um die Originalherstellerspezifikationen zu erfüllen oder zu übertreffen, und ist für Anwendungen in Rechenzentrumsnetzwerken optimiert.Es bietet einen 10GBase-ER/EW-Durchsatz (10,3125 Gbit/s/9,953 Gbit/s) von bis zu 40 km über ein optisches G.652-Doppelfaser-Singlemode-Glasfaserkabel (SMF) mit einer Wellenlänge von 1550 nm über einen LC-Anschluss.
Dieses SFP-10G-ER-Modul besteht aus einem 1550-EML-Laser, einem InGaAs-PIN und einem Vorverstärker in einer hochintegrierten optischen Unterbaugruppe. Alle Module erfüllen die Lasersicherheit der Klasse 1.
Die digitale Diagnoseüberwachung (DDM/DOM) ist über eine serielle 2-Draht-Schnittstelle verfügbar, wie in SFF-8472 spezifiziert, die eine Echtzeitüberwachung der Transceiver-Temperatur, des Laser-Vorspannungsstroms, der optischen Leistung, der empfangenen optischen Leistung und der Transceiver-Versorgungsspannung ermöglicht
Dieses optische SFP-10G-ER-Modul ist so programmiert, dass es mit einer Vielzahl von Cisco-Netzwerkgeräten kompatibel ist, z. B. der Cisco 3100 WS-Serie, der Cisco 4500 WS-Serie, der Cisco 4900-Serie, der Cisco 5700 Air-Serie, der Cisco 6000, der Cisco 6800-Serie und Cisco C6800-Serie, Cisco Nexus 2000-Serie, Cisco Nexus 3000-Serie, Cisco Nexus 5000-Serie, Cisco Nexus 7000-Serie, Cisco Nexus 9000-Serie, Cisco WS-C2960S-Serie, Cisco WS-C3560E-Serie, Cisco UCS-Serie usw.
SpezifikationVon Cisco-kompatiblen Transceiver-Modulen fürSFP-10G-ER
| Kompatible Marke | Cisco | P/N | SFP-10G-ER |
| Verkäufer | Gigaopto | Typ | 10 Gbit/s SFP+ |
| Wellenlänge | 1550 nm | Maximale Reichweite | 40 km |
| Steckertyp | LC-Duplex | Kabelart | Singlemode-Faser |
| LD-Typ | EML-Laser | Empfängertyp | STIFT |
| TX-Durchschnittsleistung | -1~3dBm | RX-Empfindlichkeit | < -16 dBm |
| Power-Budget | 15 dB | Aussterbeverhältnis | >8,2 dB |
| Energieverbrauch | ≤1,5 W | RX-Überlastung | >0,5 dBm |
| DOM-Unterstützung | Unterstützt | Temperaturbereich | 0 bis 70 °C (32 bis 158 °F) |
Hinweis: Wenn der Transceiver mit großer Reichweite für die Übertragung über kurze Entfernungen verwendet wird, passen Sie ihn bitte entsprechend der Tabelle an ein geeignetes Dämpfungsglied an.
| Distanz | ≤ 5 km | ≤ 10 km | ≤ 20 km |
| Dämpfer | 7dB | 5dB | 3dB |
MerkmaleVon Cisco-kompatiblen Transceiver-Modulen fürSFP-10G-ER
AnwendungVon Cisco-kompatiblen Transceiver-Modulen fürSFP-10G-ER
Elektrische und optische EigenschaftenVon Cisco-kompatiblen Transceiver-Modulen fürSFP-10G-ER
| Elektrische Eigenschaften | ||||||
| Parameter | Symbol | Mindest | Typisch | Max | Einheit | Anmerkungen |
| Gesamtversorgungsstrom | ICHCC | 300 | mA | |||
| Sender | ||||||
| Differenzeingangsspannung des Senders | 180 | 1200 | mV | |||
| Tx_Fault-Ausgangsspannung – hoch | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault-Ausgangsspannung – niedrig | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable-Eingangsspannung – hoch | VICH H | 2 | Vcc | V | LVTTL | |
| Tx_Disable-Eingangsspannung – niedrig | VIL | 0 | 0,8 | V | LVTTL | |
| Eingangsdifferenzimpedanz | 90 | 100 | 110 | Ω | ||
| Empfänger | ||||||
| Differenzielle Ausgangsspannung des Empfängers | 300 | 850 | mV | |||
| LOS-Ausgangsspannung – hoch | VOH | 2.4 | Vcc | V | LVTTL | |
| LOS-Ausgangsspannung – niedrig | VOL | 0 | 0,4 | V | LVTTL | |
| Differenzielle Ausgangsimpedanz | 90 | 100 | 110 | Ω | ||
| Eigenschaften des optischen Senders | |||||||
| Parameter | Symbol | Mindest | Typisch | Max | Einheit | Anmerkungen | |
| Durchschnittliche Ausgangsleistung | PAUS | -1 | +3 | dBm | |||
| Mittenwellenlänge | λc | 1530 | 1550 | 1565 | nm | ||
| Spektrale Breite (-20 dB) | ∆λ | 1 | nm | ||||
| Seitenmode-Unterdrückungsverhältnis | SMSR | 30 | dB | ||||
| Aussterbeverhältnis | ER | 8.2 | dB | ||||
| Relatives Intensitätsrauschen | RIN | -128 | dB/Hz | ||||
| Optische Anstiegs-/Abfallzeit | TR/TF | 28 | 50 | PS | |||
| Sender- und Streuungsstrafe | TDP | 2 | dB | ||||
| Sender ausgeschaltet | PAUS | -30 | dBm | ||||
| Ausgabe-Augendiagramm | Entspricht IEEE802.3ae | ||||||
| Eigenschaften des optischen Empfängers | |||||||
| Parameter | Symbol | Mindest | Typisch | Max | Einheit | Anmerkungen | |
| Mittenwellenlänge | λc | 1260 | 1610 | nm | |||
| Empfangsempfindlichkeit | PSEN | -16 | dBm | 1 | |||
| Eingangssättigungsleistung (Überlastung) | PSA | 0,5 | dBm | ||||
| Reflexionsgrad des Empfängers | -12 | dB | |||||
| LOS-Deaktivierungsebene | LOSD | -17 | dBm | ||||
| LOS-Assert-Level | LOSA | -30 | dBm | ||||
| LOS-Hysterese | HYS | 0,5 | 6 | dB | |||
Anmerkung 1.Gemessen mit PRBS231-1-Muster, @10,3125 Gbit/s, ER=8,2 dB, BER=1x10-12.
PaketübersichtVon Cisco-kompatiblen Transceiver-Modulen fürSFP-10G-ER
Die Abmessungen sind in Millimetern angegeben.Alle Abmessungen betragen ±0,1 mm, sofern nicht anders angegeben.(Einheit: mm)
FAQ
Q:Warum uns wählen?
GigaOpto ist der weltweit führende Anbieter von optischen Transceivern und wir verfügen über rund 10 Jahre Erfahrung in diesem Bereich.Unser Vorteil.
Q:Sind Ihre Transceiver kompatibel?
Ja, unsere kompatiblen optischen Module werden alle auf Kompatibilität mit Netzwerkgeräten verschiedener Marken wie Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C und mehr getestet.
F: Kann ich eine Musterbestellung haben?Von Cisco-kompatiblen Transceiver-Modulen fürSFP-10G-ER?Was ist Ihr MOQ?
Ja, wir freuen uns über Musterbestellungen zum Testen und Überprüfen der Qualität.Gemischte Proben sind akzeptabel. Wir haben keine Mindestbestellmenge, es ist 1 Probe verfügbar.
Q:Wie lauten Ihre Zahlungsbedingungen?fürdiese Cisco-kompatiblen Transceiver-Module für SFP-10G-ER?
Normalerweise benötigen wir eine Vorauszahlung per T/T, West Union oder Paypal.
Könnte auch Akkreditiv- und Kreditbedingungen unterstützen.
Q:Könnte ich die Produkte zurückgeben, wenn es ein Qualitätsproblem gibt?mit diesemCisco-kompatible Transceiver-Module fürSFP-10G-ER?
Ja, wenn ein Qualitätsproblem auftritt, können wir einen kostenlosen Umtausch akzeptieren.
Q:Könnte ich unser eigenes Logo und Etikett verwenden?auf diesenCisco-kompatible Transceiver-Module fürSFP-10G-ER?
Ja, wir können einen OEM-Service anbieten und die Produkte mit Ihrem eigenen Etikett versehen.
