Produktdetails:
|
| Produkt-Name: | Kompatibler Transceiver Ciscos | Daten-klassig: | 10.3125Gbps |
|---|---|---|---|
| Wellenlänge: | 1270~1610nm | Getriebe: | 10km |
| Optisches Budget: | 10dB | Anwendung: | Rechenzentrum, Ethernet 10G |
| Hervorheben: | optische Transceivers 1610nm Cisco,Optische Transceivers SMF Cisco,10km CISCO kompatible Transceivers |
||

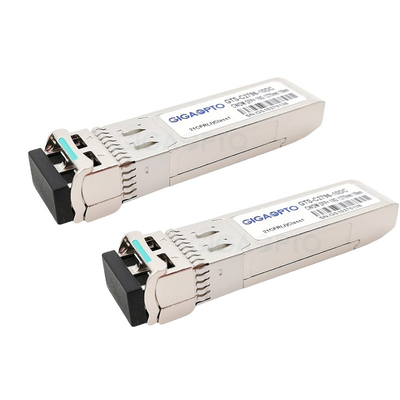

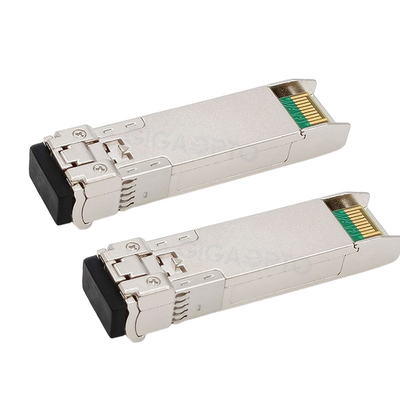

kompatible optische Transceivers SMF 10km 10Gbps SFP+ 1270~1610nm Cisco für CWDM-SFP10G-xx-10
Produkt-Beschreibung von Reihe 10G SFP+ CWDM LR (1270~1610) Nanometer
Dieser heiß-steckbare kompatible Transceiver 10Gbps Cisco CWDM-SFP10G-xx-10 liefert eine hohe Kapazität, hohe Bandbreitenkommunikationslösungen für gemultiplexte optische Netze. Dieses Transceivermodul CWDM SFP+ ist für 10 Gigabit Ethernet-Verbindungen bis 10km über Doppel-strangmonomodefaser bestimmt.
Es kennzeichnet einen in hohem Grade zuverlässigen Übermittler CWDM DFB und PIN-Fotodetektor in einen Optikstecker Duplex LC. Es gibt 18 Mittelwellenlängen verfügbares ab 1270 Nanometer zu 1610nm mit jedem Schritt 20nm. Ein garantiertes minimales Lichtleitstreckenbudget von DB 10 wird angeboten.
Der Transceiver CWDM-SFP10G-xx-10 ist mit SFF-8431, SFF-8432 und IEEE Kanal 802.3ae-Faser-10GBASE-LR und 10G konform. Digital-Diagnostikfunktionen sind- über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472 spezifiziert.
Funktionsbeschreibung
| Kompatible Marke | Cisco | P/N (Teilnummer) | CWDM-SFP10G-xx-10 |
| Verkäufer | Gigaopto | Datenrate (Gbps) | 10,3 Gb/s |
| Wellenlänge | 1270nm~1610nm | Reichweite | 10km |
| Schnittstelle | Doppel-LC | Medien-Art | G.652 SMF |
| Übermittler | CWDM DFB | Empfänger | PIN |
| Spannungs-Versorgung | 3.3V | Rx-Empfindlichkeit | <-14> |
| TX-Spitzenleistung (dBm) | -6~+0.5dBm | Sättigungs-Eingangsleistung | <0> |
| Leistungsbilanz (DB) | DB 8,4 | Löschungs-Verhältnis | >DB 3,5 |
| Verlustleistung | <1> | Temperatur | 0 zu 70°C (32 zu 158°F) |
| DOM/DDM | Unterstützung | OEM/ODM | Gestützt |
Einrichtungs-Informationen
| Teilnummer | Beschreibung | CWDM/CH | Reichweite (Kilometer) | Verbindungsstück | Klinken-Farbe |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | Lc-Duplex | Hellpurpurn |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | Lc-Duplex | Himmel-Blau |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | Lc-Duplex | Gelbgrün |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | Lc-Duplex | Gelbes ockerhaltiges |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | Lc-Duplex | Rosa |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | Lc-Duplex | Beige |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | Lc-Duplex | Weiß |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | Lc-Duplex | Silber |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | Lc-Duplex | Schwarz |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | Lc-Duplex | Gelb-orange |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | Lc-Duplex | Grau |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | Lc-Duplex | Aspekt |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | Lc-Duplex | Blau |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | Lc-Duplex | Grün |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | Lc-Duplex | Gelb |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | Lc-Duplex | Orange |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | Lc-Duplex | Rot |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | Lc-Duplex | Brown |
Eigenschaften
Anwendung
Standard
Optische Eigenschaften
| Optischer Sender-Eigenschaften | |||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Durchschnittliche Spitzenleistung | SCHELLFISCH | -6 | 0,5 | dBm | |||
| Mittelwellenlänge | λc | λc-6 | λc | λc+7.5 | Nanometer | 1 | |
| Spektrum-Breite (- 20dB) | ∆λ | 1 | Nanometer | ||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | ||||
| Löschungs-Verhältnis | ER | 3,5 | DB | ||||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | ||||
| Optische Rückflussdämpfung | 12 | DB | |||||
| Übermittler-und Streuungs-Strafe | TDP | 3,2 | DB | ||||
| Übermittler WEG von der Energie | POFF | -45 | dBm | ||||
| Ertrag-Augen-Diagramm | Willigt mit IEEE802.3ae ein | ||||||
| Optischer Empfänger-Eigenschaften | |||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Mittelwellenlänge | λc | 1260 | 1620 | Nanometer | |||
| Empfänger-Empfindlichkeit | PSEN | -14,4 | dBm | 2 | |||
| Eingegebene Sättigungs-Energie (Überlastung) | PSAT | 0,5 | dBm | ||||
| Empfänger-Reflexionsvermögen | -12 | DB | |||||
| LOS De-erklären Niveau | LOSD | -17 | dBm | ||||
| LOS erklären Niveau | LOSA | -30 | dBm | ||||
| Los-Hysterese | HYS | 0,5 | 6 | DB | |||
Wellenlänge ab 1270 Nanometer zu 1610nm, jeder Schritt 20nm der Anmerkung 1. ITU-T G.694.2 CWDM.
Anmerkung 2. gemessen mit einer Testseite PRBS 231 - 1, @10.3125Gbps, BER-12<10>.
