Modul EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km Sc DDM SMF SFP

Transceiver-Module Sc SMF DDM SFP-1.25G EPON OLT PX20+ TX1490nm/RX1310nm 20km optische

Beschreibung

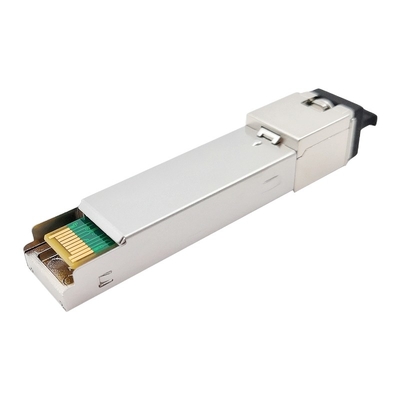

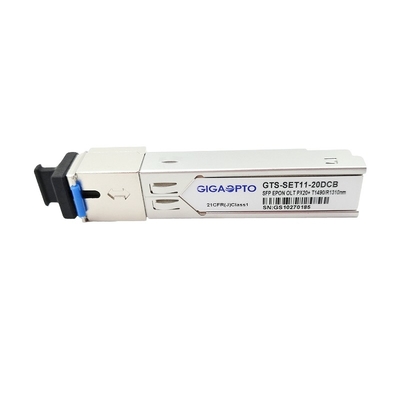

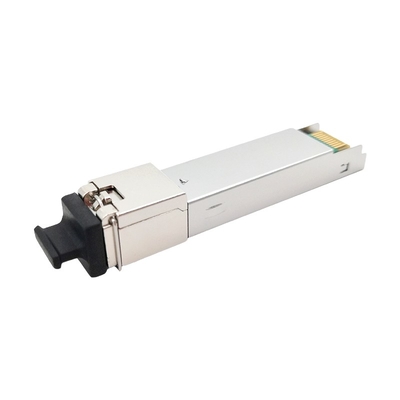

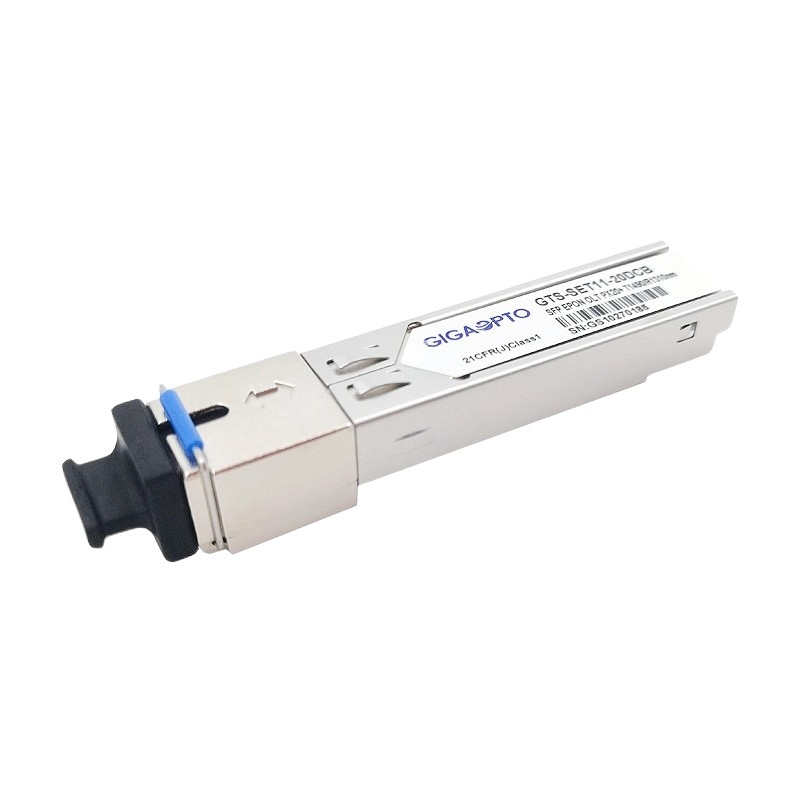

Das GTS-SET11-20DCB Des GIGAOPTOS ist ein Transceivermodul der Hochleistung EPON OLT, das stromabwärts für niedrige Kosten Gigabit Ethernet-passiv-optische Netzanwendungen an 1.25Gbps und an 1.25Gbps gegen den Strom bestimmt ist. Es ist mit IEEE 802.3ah-2004 völlig konform.

Der Übermittlerabschnitt benutzt einen 1490nm DFB Laser und einen integrierten Laser-Fahrer, der entworfen ist, um Augensicherheit der Klasse 1 pro IEC825- und CDRH-Standards zu sein. Der Laser-Fahrer schließt APC und Temperaturausgleichsfunktionen ein, die für das Halten des optischen Energie- und Löschungsverhältnisses der Produkteinführung verwendet werden, das über Temperatur konstant ist und das Altern. Der Empfänger hat einen hermetisch verpackten APD-TIA (Transwiderstandverstärker) Vorverstärker und einen Begrenzungsverstärker mit kompatiblen Differenzausgängen LVPECL. Der Empfänger-Verlust des Signals (Rx_LOS), übertragen Sperrung (Tx_DIS), übertragen Störung (Tx_FAULT) und der Monitor und die Kontrollfunktionen sind kompatibles LVTTL.

Die digitale Diagnosekontrollfunktion ist mit SFP MSA völlig konform.

Spezifikation

Eigenschaften

• Symmetrische Anwendung 1.25Gbps der einzelnen Datenverbindungen der Faser bidirektionalen
• 1490nm Laser-Übermittler des Ununterbrochenmodus DFB und 1310nm Empfänger des Explosionmodus APD-TIA
• Getriebeabstand bis 20km
• Kleines steckbares Paket des Form-Faktors mit SC-/UPCverbindungsstück
• Einzelne Stromversorgung 3.3V
• Kompatible Anwendung IEEE 802.3ah 1000BASE-PX20+ GEPON
• Diagnoseüberwachungsschnittstelle Digital
• Gesprengte Digital, die Signal-Stärke-Anzeichen (RSSI, empfangen)
• Dateninput/output Schnittstelle LVPECL kompatible
• LVTTL-Übermittler-Sperrungssteuerung
• LVTTL-Übermittlerlaser-Störungswarnung
• Ganzmetallwohnung für überlegene EMS-Leistung
• Leistungsaufnahme der geringen Energie
• Lasersicherheit der Klasse I Standard-IEC-60825 konform
• Funktionierende Gehäusetemperatur: Standard: -5°C~70°C
• RoHS6 konform

Anwendung

• Passive optische Netze Gigabit Ethernets (GEPON)

• FTTx

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit IEEE 802.3ah ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 und 1040,11 außer Abweichungen gemäß Laser-Mitteilung No.50 vom 24. Juni 2007 überein
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Einrichtungs-Informationen

Kompatibilität

Alle Gigaoptos optische Module sind offene Quelle und können kodiert werden, um - mit vielen in hohem Grade populären optischen Geräten kompatibel völlig zu sein. Für dieses Produkt (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) beziehen Sie bitte sich die auf folgende Kompatibilitätstabelle. Wenn Sie mehr Informationen über Kompatibilität möchten, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.

Pin Definition

Typischer Anwendungs-Stromkreis

Paket-Entwurf

Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
