EPON ONU SFF 2x10 PX20 Transceiver-Modul TX1310nm RX1490nm 1.25G Sc APC

GEPON ONU PX20 SFF 2x10 SC/APC Transceiver-Modul der Zopf-Explosions-TX1310nm/RX1490nm 1.25G 20km SMF

Beschreibung

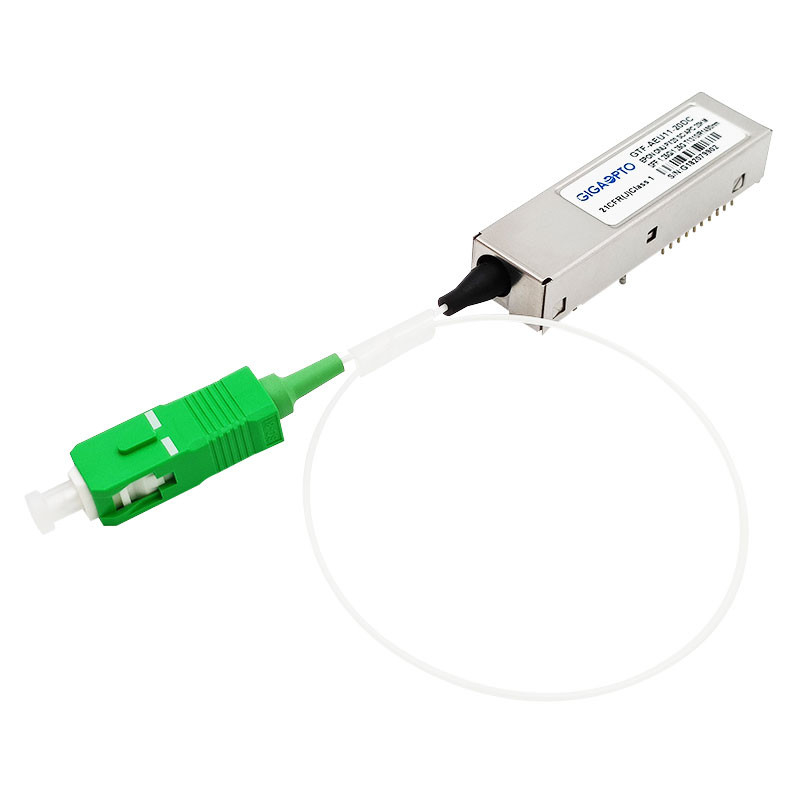

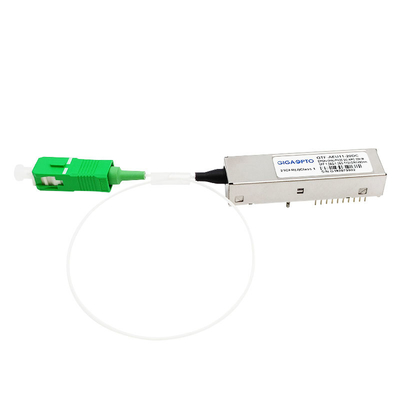

Das GTF-AEU11-20DC SFF (kleiner Form-Faktor) Des GIGAOPTOS ist geschweißter optischer Transceiver des Päckchens mit pinout 2×10, mit der Geschwindigkeit von 1250Mbps und von Anwendung der optischen Schnittstelle SC-/APCzopfes. Der Transceiver ist optische Netz-Einheit (ONU) für IEEE802.3ah-2004 1000BASE-PX20 Anwendungen. Es ist ein Hochleistungsmodul für Datenverbindung 1.25Gbps in der einzelnen Faser, indem es Übermittler des Explosionmodus 1310nm und Empfänger des Ununterbrochenmodus 1490nm verwendet.

Die Senderbaugruppe benutzt eine FP-Laserdiode und völlig konform mit IEC60825 und CDRH klassifizieren Sie 1 Augensicherheit. Sie enthält APC-Funktionen, einen Temperaturausgleichsstromkreis, um Befolgung IEEE802.3 des ahTM sicherzustellen - Anforderung 2004 bei Betriebstemperatur, Dateneingaben und Wechselstrom- oder DC-Koppelungsstromkreis. Der Empfängerabschnitt benutzt ein hermetisches verpacktes PIN-TIA (PIN mit Transwiderstandverstärker) und einen Begrenzungsverstärker. Der PIN wandelt optische Energie in elektrisches gegenwärtiges um und der Strom wird zur Spannung durch den Transwiderstandverstärker umgewandelt.

Spezifikation

Eigenschaften

• Bidirektionale Datenverbindungen der einzelnen Faser mit symmetrischem 1.25Gbps gegen den Strom und 1.25Gbps stromabwärts
• Übermittler des Explosionmodus 1310nm mit FP-Laser
• Empfänger des Ununterbrochenmodus 1490nm mit PIN-TIA
• Digital-Diagnosekontrollfunktion (DDM)

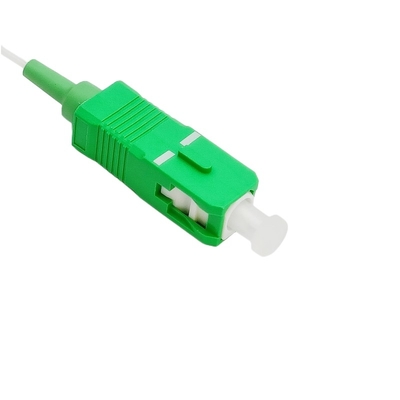

• Paket 2X10 SFF mit SC-/APCzopf
• Einzelne Stromversorgung 3.3V
• LVTTL-Schnittstellenlogischer zustand
• LVTTL für gesprengten Signaleingang
• LVTTL für Empfängerverlust des Signals ermitteln Anzeichen
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Konform mit IEC60825 Klasse I
• Funktionierende Gehäusetemperatur: Werbung: -5°C~70°C; Industriell: -40°C~85°C
• RoHS6 konform

Anwendung

• Passive optische Netze Gigabit Ethernets (GEPON) – ONU-Seite
• FTTx
• Andere Lichtleitstrecken

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit IEEE 802.3ah ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeits-Klassifikation Klasse 2.
• Kompatibel mit Telcordia GR-468-CORE
