EPON ONU 1.25G SFF 2x10 PX20 Transceiver-Modul TX1310nm RX1490nm Sc UPC

GEPON ONU PX20 SFF 2x10 SC/UPC Modul der Zopf-Explosions-TX1310nm/RX1490nm SMF 20km des Transceiver-1.25G

Beschreibung

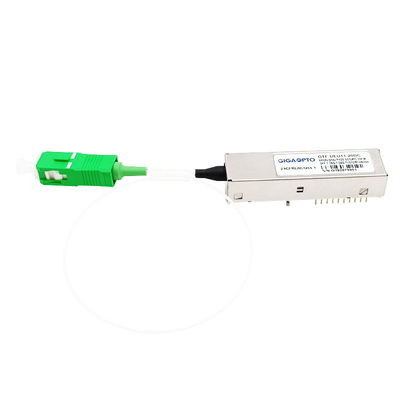

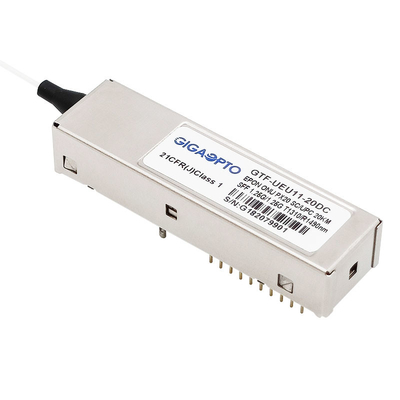

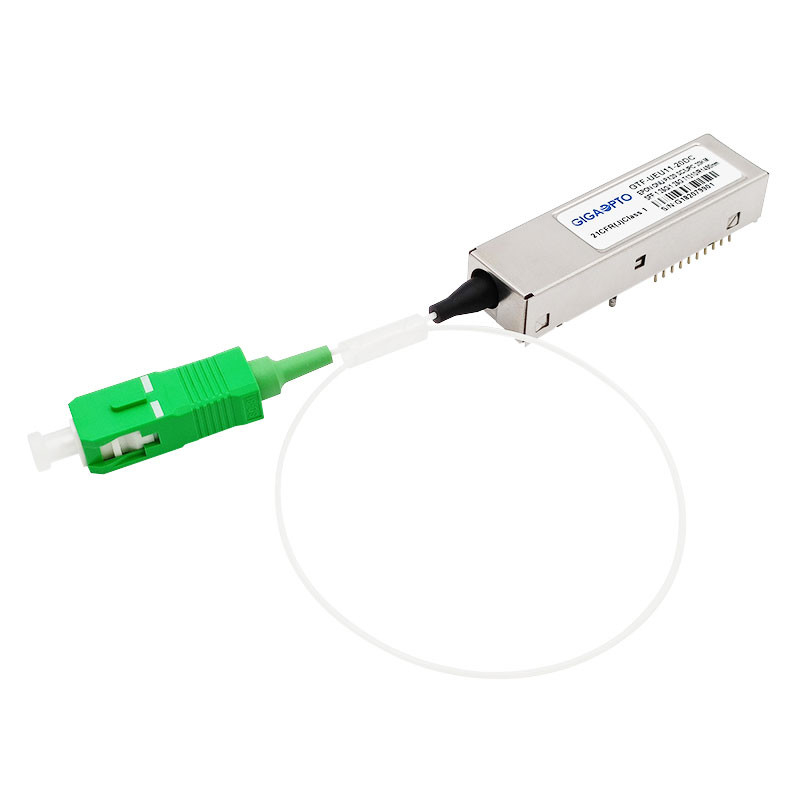

Der GTF-UEU11-20DC Des GIGAOPTOS bidirektionale Transceiver ist ein Hochleistungsmodul in Paket SFF 2x10 mit SC-/UPCzopf, der Datenrate typischen 1.25Gbps für Anwendung GEPON ONU stützt. Er hat entworfen, Anwendung IEEE802.3ah 1000BASE-PX20 zu treffen. Das Modul enthält Übermittler des Explosionmodus 1310nm und Empfänger des Ununterbrochenmodus 1490nm.

Das Modul liefert digitale Diagnoseinformationen seiner Betriebsbedingungen und Status, einschließlich Sendeleistung, Laser-Neigung, optische Energie des Empfängerinput, Modultemperatur und Versorgungsspannung. Kalibrierung und Warnung/warnende Schwellendaten werden im internen Speicher (EEPROM) geschrieben und gespeichert. Die Gedächtniskarte ist mit SFF-8472 kompatibel.

Spezifikation

Eigenschaften

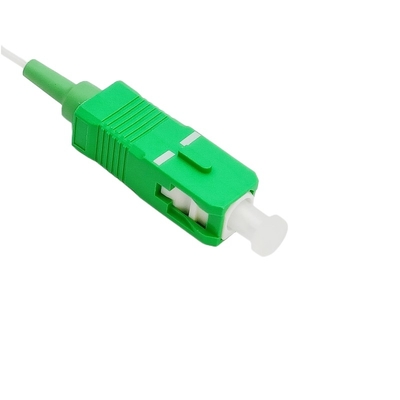

• Paket 2X10 SFF mit SC-/UPCzopf
• Bidirektionales 1.25Gbps gegen den Strom, 1.25Gbps stromabwärts
• 1310nm FP Laser-Explosionmodusübermittler und Empfänger PIN-1490nm
• Willigt mit IEEE Geschlechtskrankheit 802.3ahTM -2004 ein
• Diagnosemonitor Digital schnittstellenkompatibel mit SFF-8472
• Stellen Sie TX-Einpunktbetriebsignal ermitteln Funktion zur Verfügung
• LVTTL-Übermittlerlaser-Störungswarnung
• Einzelne Stromversorgung 3.3V
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Internationale Lasersicherheit der Klasse 1 bestätigt
• Betriebstemperaturbereich: Handels--5°C~70°C; Industrielles -40°C~85°C
• Konform mit RoHS-6 (bleifrei)

Anwendung

• Passive optische Netze Gigabit Ethernets (GEPON) ONU
• Einpunktbetriebanwendung
• Breitbandzugangssystem FTTx

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit IEEE 802.3ah ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeits-Klassifikation Klasse 2.
• Kompatibel mit Telcordia GR-468-CORE

Einrichtungs-Informationen

Pin Definition

Typischer Anwendungs-Stromkreis

Paket-Entwurf
