Produktdetails:
|
| Produkt-Name: | EPON ONU SFP | Form-Faktor: | SFP |
|---|---|---|---|
| Datenrate: | Tx1.25G/Rx1.25G | Mitte-Wellenlänge: | TX1310nm/RX1490nm |
| Verbindungsstück-Art: | SC/UPC | Ld-Art: | DFB |
| ODN-Klasse: | PX20 | Max Transmission Distance: | 20km |
| Schlüsselwörter: | SFP 1.25G EPON ONU, PX20 Transceiver, EPON SFP ONU SC/UPC | ||
| Hervorheben: | Modul 1.25G EPON SFP,Modul TX1310nm EPON SFP,SFP UPC |
||

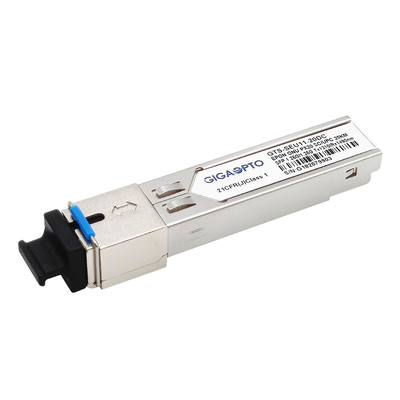

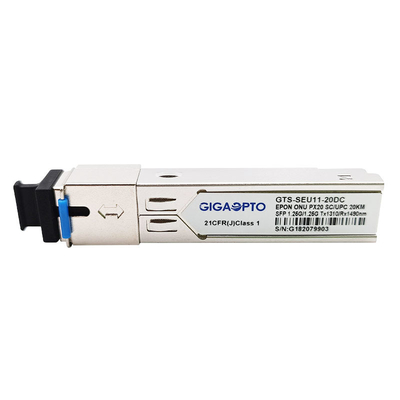

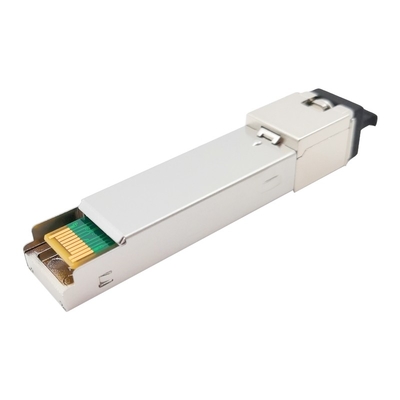

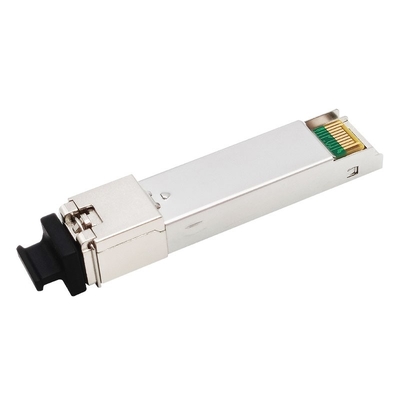

GEPON ONU SFP 1.25G SC/UPC PX20 sprengte Transceiver-Modul TX1310nm/RX1490nm 20km
Beschreibung
Der Monomode--Transceiver GTS-SEU11-20DC Des GIGAOPTOS ist das kleine steckbare Modul des Formfaktors, das für passives optisches Getriebe Netzes Gigabit Ethernets (EPON) bestimmt ist 20km. Es ist optische Netz-Einheit (ONU) für Anwendung 1000BASE-PX20 IEEE Geschlechtskrankheit 802.3ahTM -2004.
Das Modul enthält Übermittler des Explosionmodus 1310nm und Empfänger des Ununterbrochenmodus 1490nm. Der Übermittlerabschnitt benutzt einen 1310nm DFB Laser, und der Empfängerabschnitt benutzt eine integrierte PIN-Fotodiode und Vorverstärker 1490nm InGaAs, die zusammen angebracht werden. Er hat die Funktion, die Empfänger Signal-ermittelten Status anzeigt.
Spezifikation
| Produkt-Verpacken | EPON SFP ONU | Geschwindigkeit | 1250Mbps/1250Mbps |
| Arten der Schnittstelle | SC/UPC | Verbindungs-Länge | 20km |
| Digital-Diagnoseüberwachung | JA | Faser-Modus |
SMF
|
| Garantie | 3 Jahre | Umwelt | Werbung -5 zu 70°C |
| Mittelwellenlänge | TX1310nm/RX1490nm | Stromversorgungs-Spannung | 3.3V |
| Leistungsaufnahme | <1w> | Icc | 300mA |
| Optische Komponenten | DFB | PD-Art | PIN |
| Übermittler-Spitzenleistung | 0 zu 4dBm | Empfindlichkeit | <-27dbm> |
| Löschungs-Verhältnis | >9dB | Sättigung | >-3dBm |
| Protokolle | IEEE 802.3ah-2004, Telcordia GR-468-CORE | ||
Eigenschaften
Anwendung
Standards
Einrichtungs-Informationen
| Teilnummer | Beschreibung | Datenrate (Gb/s) | Wellenlänge (Nanometer) | Klasse | Schnittstelle | Temp. |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/UPCbehälter | -5~70°C |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/UPCbehälter | -40~85°C |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/UPCzopf | -5~70°C; |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/UPCzopf | -40~85°C |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/APCzopf | -5~70°C; |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/APCzopf | -40~85°C |
| GTS-SEU11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/UPCbehälter | -5~70°C |
| GTS-SEU11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC-/UPCbehälter | -40~85°C |
| GTS-BEU11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | LC-/APCbehälter | -5~70°C |
| GTS-BEU11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | LC-/APCbehälter | -40~85°C |
Kompatibilität
Gigaopto stellt her und auf Lager eine vollständige Auswahl von optischen Transceivers bis zu 100G. Alle unsere optischen Transceivermodule werden auf Kompatibilität mit der Zielschalterumwelt Qualität-geprüft und sind 100%, das mit bedeutenden Marken wie Cisco kompatibel sind, Brokat, HP, Wacholderbusch, Huawei, Alcatel-Lucent, Extrem, Arista, etc. und 3-jährige Garantie anzubieten.
Für dieses (EPON ONU SFP SC/UPC PX20 TX1310nm/RX1490nm), beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn Sie mehr Kompatibilität benötigen, bitte zögern Sie nicht, uns zu informieren.
| Kompatible Marke | Kompatible Teilnummer | Kompatible Marke | Kompatible Teilnummer |
| GIGAOPTO | GTS-SEU11-20DC | WTD | RTXM169-531 |
Pin Definition
Typischer Anwendungs-Stromkreis
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
