Produktdetails:
|
| Produkt-Name: | 1000BASE-BX SFP | Produkt-Formularart: | SFP |
|---|---|---|---|
| Datentransferrate: | 1000Mb/s | Max Distance: | 40km (24,9 Meilen) |
| Mitte-Wellenlänge: | 1310nm-TX/1550nm-RX | DOM Support: | JA |
| Verbindungsstück-Art: | Simplex-LC | Leistungsbilanz: | 20db |
| Schlüsselwörter: | 1.25G BiDi SFP 40km, Faser-Optikmodul SFP BiDi, 1000BASE-BX T1310nm R1550nm | ||
| Hervorheben: | 1.25G DOM Transceiver Module,1000BASE BX DOM Transceiver Module,SFP 40km |
||

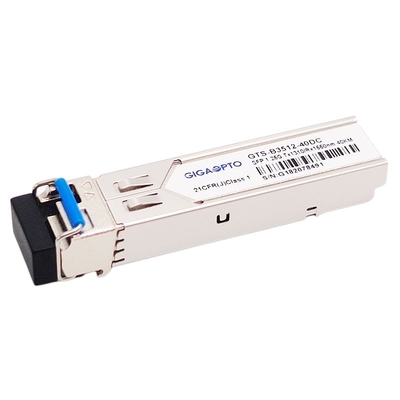

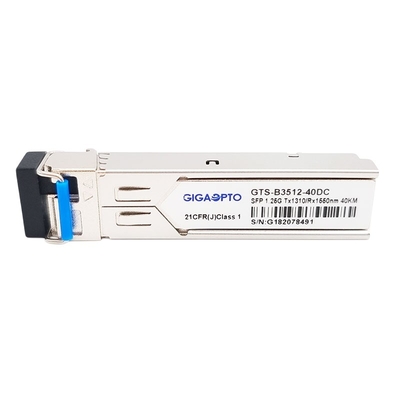

Kompatible 1000BASE-BX BiDi SFP Transceiver 1.25G 40km 1310nm-Tx/1550nm-Rx Simplex-LC Ciscos DOM SMF
Beschreibung
Der Transceiver GTS-B3512-40DC Des GIGAOPTOS ist ein steckbares (SFP) BIDI Modul des einzelnen Form-Faktors 1.25Gbps der Faser bidirektionalen kleinen für Gebrauch im Ethernet 1000BASE und dem Kanal in der Faser-1G. Der 1000BASE-BX40 BiDi SFP Transceiver stellt bis 40km Hochgeschwindigkeitsdatenverbindungen des Durchsatzes 1000Base-BX über Monomodefaser (SMF) unter Verwendung der Wellenlängen 1310nm-TX/1550nm-RX über LC-Simplexverbindungsstücke zur Verfügung.
Das SFP-Modul stützt optische Funktionen Überwachung Digital (DOM) entsprechend der industriekompatiblen Vereinbarung der Multi-Quellesff-8472 (MSA). Diese Eigenschaft gibt dem Endbenutzer die Fähigkeit, Realzeitparameter SFPs, wie optische Spitzenleistung, optische Eingangsleistung, Temperatur, Laser-Neigungsstrom und Transceiverversorgungsspannung zu überwachen.
Das GTS-B3512-40DC SFP Transceivermodul ist ein Laser-Produkt der Klasse 1, das mit Standards FDA/CDRH und IEC-60825 übereinstimmt.
Spezifikation
| Kompatible Marke | CISCO | Kompatible Teilnummer | GLC-BX40-U |
| Form-Faktor | SFP | Datenverbindung | 1250Mbps |
| Verbindungsstück-Art | Simplex-LC | Verbindungs-Länge | 40,000m (131.234 ft) |
| Optische Überwachung Digital | JA |
Faser-Modus |
Einmodenfaser |
| Lagertemperaturbereich | -40 zu 85°C (- 40 zu 185°F) | Umwelt |
Werbung 0 zu 70°C (32 zu 158°F) |
| Leistungsbilanz | 20dB | Umgebende Feuchtigkeit | 5%~70% kondensationsfrei |
| Mittelwellenlänge | 1310nm-TX/1550nm-RX | Stromversorgungs-Spannung | 3.30V |
| Maximale Leistungsaufnahme | 1W | Stromversorgung gegenwärtig | <280ma> |
| Optische Komponenten | DFB BiDi | Empfänger-Art | PIN |
| Optische Spitzenleistung | -5~0dBm | RX-Empfindlichkeit | < -23dBm=""> |
| Löschungs-Verhältnis | >9dB |
Eingegebene Sättigung Energie |
>-3dBm |
| Protokolle | Gigabit Ethernet, Gigabit-Faser-Kanal, MSA konform | ||
Mitteilung: Wenn der Transceiver der langen Strecke im Getriebe der kurzen Entfernung benutzt wird, bitte zusammengebracht mit passendem Abschwächer
entsprechend der Tabelle.
| Abstand | ≤10km | ≤20km |
| Abschwächer | 10dB | 5dB |
Eigenschaften
B: 1550nm DFB TX /1310nm RX
Werbung: 0°C | 70°C (32 | 158°F)
Ausgedehnt: -20°C~ 85°C (- 4 | 185°F)
Industriell: -40°C~85°C (- 40 | 185°F)
Anwendung
Kompatibilität
Gigaoptos optische Transceivers sind 100%, das mit vielen berühmten Schaltermarken kompatibel ist und werden nicht Schaden Soem-Geräte verursachen. Um die Qualität und die Kompatibilität unserer Produkte sicherzustellen, wird jedes Produkt sorgfältig auf der entsprechenden Ausrüstung vor Lieferung zu den Kunden geprüft.
Für diese (1000BASE-BX BiDi SFP TX-1310nm/RX-1550nm 40km) Kompatibilität beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn die Marke und nach die Teilnummer, die Sie suchen, nicht nachstehend aufgeführt, uns bitte informierend Sie wird und wir werden erfreut, um Sie mit weiteren Einzelheiten zu versehen.
| Kompatible Marke | Kompatibles P/N/ | Kompatible Marke | Kompatibles P/N |
| GIGAOPTO | GTS-B3512-40DC | H3C | SFP-GE-LH40-SM1310-BIDI |
| CISCO | GLC-BX40-U | Brokat | E1MG-1G-BXU-40 |
| Wacholderbusch | SFP-GE40KT13R15 | D-Verbindung | DEM-331R |
Einrichtungs-Informationen
| P//N | Beschreibung | Geschwindigkeit | Wellenlänge | Abstand | Übermittler | TX-Energie |
| GTS-B3412-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1490nm | 40km | DFB | -5~0dBm |
| GTS-B4312-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1490nm/R1310nm | 40km | DFB | -5~0dBm |
| GTS-B3512-40DC | 1000BASE-BX BiDi SFP | 1250Mb/s | T1310nm/R1550nm | 40km | DFB | -5~0dBm |
| GTS-B5312-40DC | 1000BASE-BX 1.25G BiDi SFP | 1250Mb/s | T1550nm/R1310nm | 40km | DFB | -5~0dBm |
Pin Definition
Typischer Anwendungs-Stromkreis
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
