Produktdetails:
|
| Produkt-Name: | 100GBASE-ZR4-Transceiver | Formularart: | QSFP28 |
|---|---|---|---|
| Komponente: | 4 x LAN-Verdrahtungshandbuch EML/SOA+PIN | Wellenlänge: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| Verbindungsstück: | Lc-Duplex | Max Distance: | 80km |
| CDR: | Doppel | Leistungsbilanz: | 30dB |
| Schlüsselwörter: | Faser-Transceiver 100GBASE ZR4 80km | ||
| Hervorheben: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||

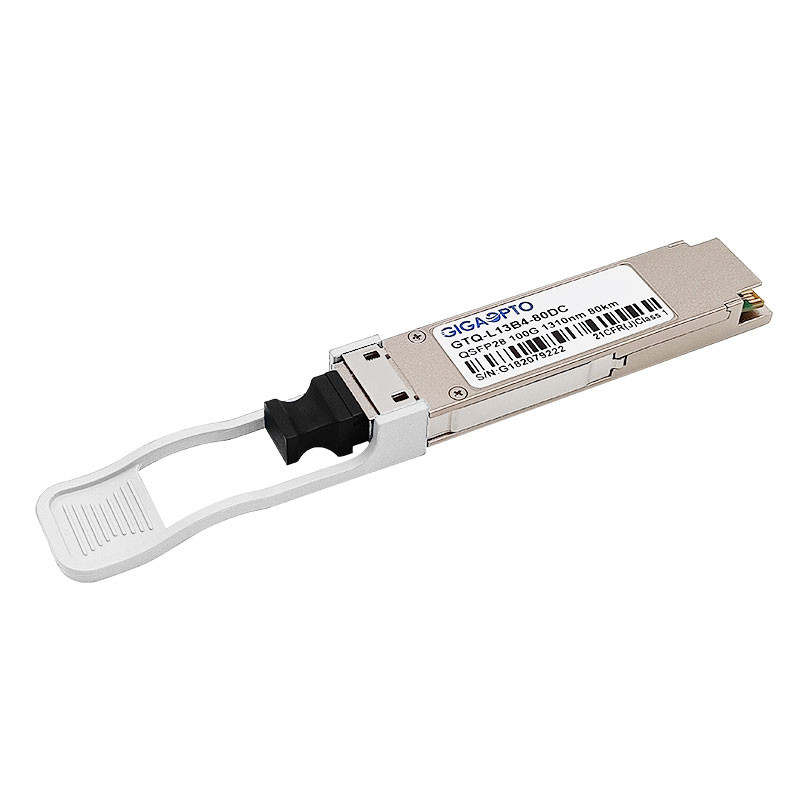

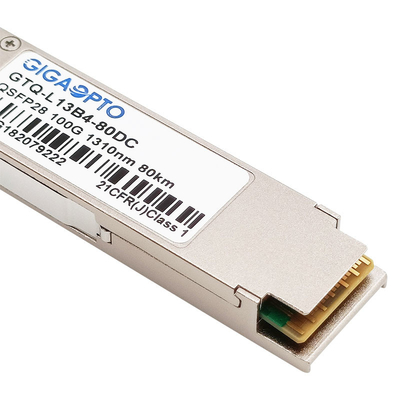

100G QSFP28 ZR4 mit Doppel-CDR 80 Kilometer, λ1296-1309nm, LC-Duplex, Monomode- für Verbindungen des Ethernets 100GBASE-ZR4
Beschreibung
Gigaoptos GTQ-L13B4-80DC das Transceivermodul, das für die Anwendungen der optischen Nachrichtenübertragung konform sind zu 100GBASE-ZR4, funktionierend über Doppel-strangmonomode--Lichtleiterkabel mit vier unabhängigen Wegen der optischen Nachrichtenübertragung, getrennt von einander unter Verwendung LAN-Verdrahtungshandbuch-Technologie, eines maximalen Getriebes kann bis 80km bestimmt ist (mit Wirt FEC) und 40km Abstand (ohne Wirt FEC).
Dieser Transceiver 100Gbase ZR4 besteht aus zwei Abschnitten: die Hochleistung EML kühlte Laser-Übermittler Verdrahtungshandbuchs TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) LAN-4x25Gb/s und hohe Empfänger der Empfindlichkeit 4x25Gb/s SOA+PIN ab. Aller Transceiver ist CE/RoHS bestätigte und er ist mit Produktsicherheitsstandards konform
Ein Serien-EEPROM im Transceiver erlaubt dem Benutzer, Transceiverüberwachung und auf Konfigurationsdaten über die 2-drahtige QSFP-Management-Schnittstelle zuzugreifen. Diese Schnittstelle benutzt eine einfache Adresse, A0h, wenn eine Gedächtniskarte in einen untereren und oberen Bereich unterteilt ist. Grundlegende digitale Daten der Diagnosen (DD) werden im niedrigeren Bereich gehalten, während spezifische Daten in einer Reihe von Tabellen im hohen Speicherbereich gehalten werden.
Mit diesen Eigenschaften ist dieses einfache zu installieren, heißer austauschbarer Transceiver 100G ZR4 passend, für Faser des Internetanbieter-(ISP) an die Hauptanhäufung und das Rückgrat gewöhnt zu sein, beweglicher Betreiber-Kern-Netze und Standortverbindungen der beweglichen Backhaul- und Data Center-Vernetzung
Spezifikation
| Produkt-Name | Transceiver 100GBASE ZR4 | Teilnummer | GTQ-L13B4-80DC |
| Form-Faktor | VERDRAHTUNGSHANDBUCH LAN-QSFP28 | Max Data Rate | 103.125Gbps (4x 25.78Gbps) |
| Wellenlänge | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | Max Link Distance | 80km |
| Verbindungsstück | Duplex-LC | Kabel-Art | Monomodefaser |
| Übermittler-Art | 4 x LAN-Verdrahtungshandbuch EML | Empfänger-Art | SOA+PIN |
| TX-Spitzenleistung | 2~6.5dBm | Empfänger-Empfindlichkeit | <-28 dBm=""> |
| Macht-Budget (DB) | 30dB | Überlastung | > dBm 2 |
| Leistungsaufnahme | ≤6.5W | Löschungs-Verhältnis | >6dB |
| DDM/DOM | Gestützt | Temperaturspanne | 0 zu 70°C (32 zu 158°F) |
| CDR (Uhr und Daten-Wiederaufnahme) | TX u. RX eingebaute CDR | Modulations-Format | NRZ |
| OEM/ODM | Gestützt | Garantie | 3 Jahre |
| Protokolle | IEEE 802.3ba 100GBASE-ZR4, CER, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| Wichtige Anzeige | Volle 80km Reichweite erfordert den Gebrauch FEC auf der Wirtsplattform. Ohne FEC ist die Reichweite 40km | ||
Mitteilung: Wenn der Transceiver der langen Strecke im Getriebe der kurzen Entfernung benutzt wird, bitte zusammengebracht mit passendem Abschwächer entsprechend der Tabelle.
| Abstand | ≤ 10km | ≤ 25km | ≤ 35km |
| Abschwächer | 15dB | 10dB | 5dB |
Eigenschaften
Anwendungen
Kompatibilität
Gigaoptos optische Transceivers sind 100%, das mit allen bedeutenden Schaltermarken kompatibel ist und werden nicht Schaden Soem-Geräte verursachen.
Um die Qualität und die Kompatibilität unserer Produkte sicherzustellen, wird jedes Produkt sorgfältig auf der entsprechenden Ausrüstung vor Lieferung zu den Kunden geprüft.
Für diese Kompatibilität 100G ZR4 GTQ-L13B4-80DC beziehen Sie bitte sich die auf P-/Nkorrespondenztabelle. Wenn die Marke und nach die Teilnummer, die Sie suchen, nicht nachstehend aufgeführt, uns bitte informierend Sie wird und wir werden erfreut, um Sie mit weiteren Einzelheiten zu versehen.
| Entsprechende kompatible Marke/Teilnummer | |||
| Marke | Teilnummer | Marke | Teilnummer |
| Gigaopto | GTQ-L13B4-80DC | Wacholderbusch | QSFP-100GBASE-ZR4 |
| Cisco | QSFP-100G-ZR4-S | ||
