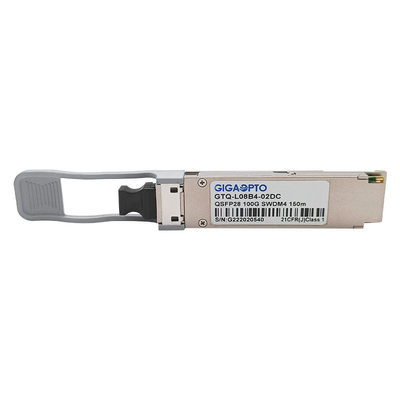

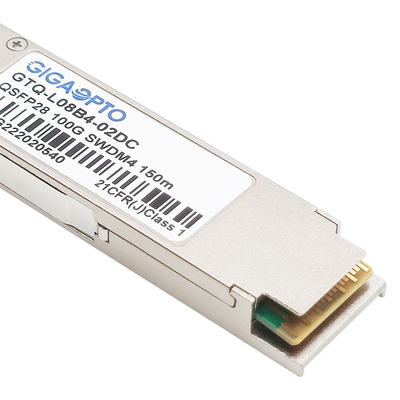

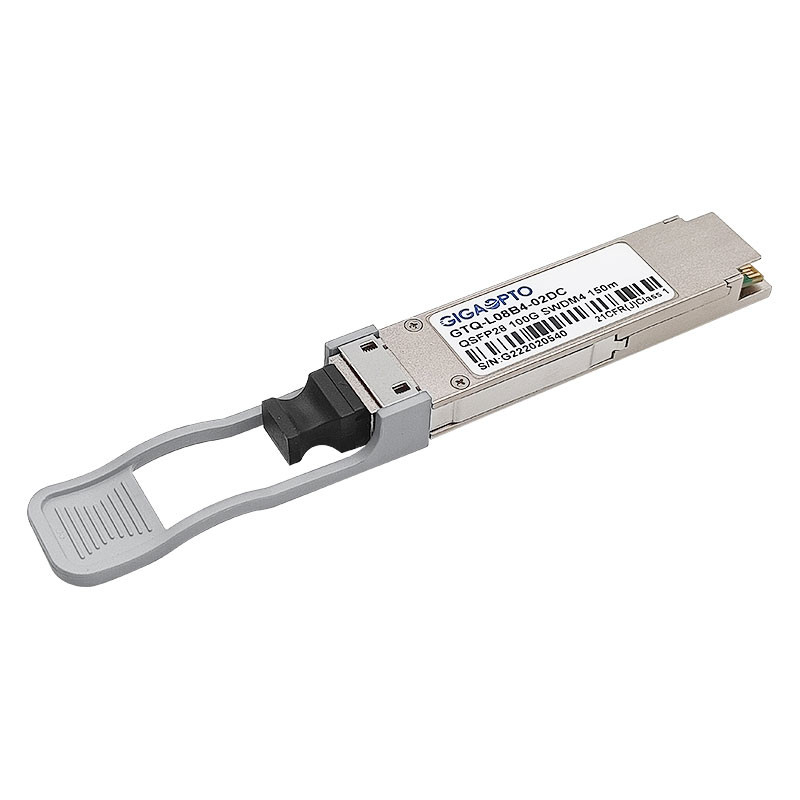

100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC

100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC
100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC 100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC 100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC 100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC

Großes Bild :  100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC

Produktdetails:
Herkunftsort: Shenzhen, China
Markenname: Gigaopto
Zertifizierung: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Modellnummer: GTQ-L08B4-02DC
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: negotiable
Verpackung Informationen: Statische Tasche, Plastik-PVC-Satz, Kleinkasten
Lieferzeit: 1-5 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 3000PCS/MONTH

100GBASE-SWDM4 QSFP28 850nm-940nm MMF Transceiver 100m DOM LC

Beschreibung
Produkt: 100GBASE SWDM4 Datumskurs: 100Gb/s
Formfaktor: QSFP28 Abstand: 150m@OM5/100m@OM4/75m@OM3
Verbindungsstück: LC-Duplex Komponente: VCSEL + PIN
Schlüsselwörter: 100G QSFP28 SWDM4, Module SWDM4
Hervorheben:

Transceiver 850nm MMF

,

100GBASE-SWDM4 MMF Transceiver

,

Transceiver 940nm 100G QSFP28

Basiert auf einer Industriemulti-standardvereinbarung (SWDM-MSA), kosteneffektiv Bandbreite, die von 25G zu 100G ohne ändernde vorhandene Fasern verbessert





Beschreibung



Gigaoptos GTQ-L08B4-02DC ist eine Art steckbarer optischer Transceiver einsetzt Technologie SWDM (kurzwelliges Abteilungs-Multiplex), die mit der Multimodefaser arbeitet und stellt 4 Kanäle in der Region 850-940nm an 25.78Gbps/lanes, das ein gemultiplextes Signal 100G über Duplexmultimodefaser mit einem LC-Verbindungsstück übertragen kann, ein maximales Getriebe bis 75m auf OM3/100m auf OM4/150m auf OM5 bereit.

Digital-Diagnostikfunktionen sind- über eine I2C-Schnittstelle verfügbar, wie durch das QSFP28 MSA spezifiziert.





Spezifikation



Produkt-Name 100G SWDM4 P/N GTQ-L08B4-02DC
Paket-Art QSFP28 Daten-klassig 103.12Gbps (4×25.78Gbps)
Verbindungs-Abstand 150m@OM5/100m@OM4/75m@OM3 Kabel-Art Multimodefaser
Wellenlänge (CH1-CH4) 850nm, 880nm, 910nm, 940nm Verbindungsstück Lc-Duplex
Stromversorgungs-Spannung +3.3V (typisch) Leistungsaufnahme ≤ 3.5W
Übermittler-Art SWDM VCSEL Empfänger-Art PIN
TX-Energie pro Weg -5,5 | +3dBm Empfänger-Empfindlichkeit < -3="">
Löschungs-Verhältnis > 2dB Modulations-Format NRZ
Umwelt Funktionieren: 0 zu 70°C DOM/DDM Unterstützung
Lagerung: -40°C zu 85°C Garantie 3 Jahre
Protokolle 100G Ethernet, MSA konform





Eigenschaft



  • Konform mit QSFP28 MSA
  • Konform mit SWDM MSA
  • Konform mit IEEE802.3bm CAUI-4
  • Heiß-steckbarer Faktor der Form QSFP28
  • VCSEL-ansässiger Übermittler 4x25Gb/s 850mm
  • Gesamte Bitgeschwindigkeit der Unterstützungs 103.1Gbps
  • Verlustleistung<3>
  • Maximale Verbindungslänge von 150m auf Multimodefaser OM5
  • Gehäusetemperaturstrecke 0°C zu 70°C
  • Duplex-LC-Behälter
  • Elektrische Schnittstelle CAUI-4
  • RoHS konform



Anwendungen



  • Ethernet 100G über Duplex-MMF



Optische Eigenschaften



Übermittler-Parameter Weg Minute Typisch Maximal Einheit Anmerkung
Signalisierenrate, jeder Weg   25.78125±100ppm Gb/s



Weg-Wellenlängenbereich

Lane0 Lane1 Lane2 Lane3

844

874

904

934



858

888

918

948



Nanometer


Modulations-Format   NRZ
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen       4,5 dBm
Effektivwertspektralbreite       0,59 Nanometer 1
Optischer Modulations-Umfang (OMA), jeder Weg   -5,5   3 dBm 2
Durchschnittliche Produkteinführungs-Energie pro Aus-Zustand des Weg-@ TX       -30 dBm



Produkteinführungs-Energie in OMA minus TDEC

Lane0 Lane1 Lane2 Lane3

-7

-7

-7,4

-7,7





dBm





Übermittler-und Streuungs-Augen-Schließung

Lane0 Lane1 Lane2 Lane3

4

4

4,4

4,8



DB



3

Löschungs-Verhältnis   2     DB
Optische Rückflussdämpfungs-Toleranz       12 DB
Umkreister Fluss

≥86% bei 19 um

≤30% bei 4,5 um

4

Übermittleraugenmaskendefinition {X1, X2, X3, Y1, Y2, Y3}

Schlagverhältnis 1.5x10-3 schlägt pro Probe





{0,3, 0,38, 0,45, 0,35, 0,41, 0,5}





Anmerkungen:

1. Effektivwertspektralbreite ist die Standardabweichung des Spektrums.

2. Der normative Tiefstwert von OMA für einen konformen Übermittler ist ‚Produkteinführungsenergie in OMA minus TDEC, jeder Weg (Minute)‘ plus den tatsächlichen Wert von ‚TDEC‘, aber mit einem Wert von mindestens ‚OMA, je Weg (Minute)‘.

3. TDEC wird vom gemessenen TDECm unter Verwendung der Methoden in 3,6 berechnet. TDECm wird nach der Methode in Klausel 95.8.5 IEEE 802,3 unter Verwendung eines 12,6 Gigahertz-Bandbreitenbezugsempfängers für alle Wege gemessen.

4. Wenn Sie in Art A1a.2 oder in Art Faser A1a.3 50 um in Übereinstimmung mit Iec 61280-1-4 gemessen werden.



Empfänger-Parameter Weg Minute Typisch Maximal Einheit Anmerkung
Signalisierenrate, jeder Weg   25.78125±100ppm Gb/s





Weg-Wellenlängenbereich

Lane0 Lane1 Lane2

Lane3

844

874

904

934



858

888

918

948





Nanometer


Modulations-Format   NRZ
Schaden-Schwelle   4,4     dBm





Durchschnitt empfangen Energie, jeden Weg

Lane0 Lane1 Lane2

Lane3

-9,5

-9,4

-9,4

-9,4







3,4





dBm


Empfänger-Energie, jeder Weg (OMA)       3 dBm
Empfänger-Reflexionsvermögen       -12 DB



unStressed Empfänger-Empfindlichkeit (OMA)

Lane0 Lane1 Lane2 Lane3

-8,2

-8,4

-8,6

-8,8



dBm



1

RX_Los_Assert   -30     dBm
RX_Los_De-ASSERT       -12 dBm
RX_Los_Hysteresis   0,5     dBm



Empfindlichkeit 1.unstressed an den BRUSTBEEREN von 5E-5 (vor FEC)





Elektrische Eigenschaften



Eingangssignaleigenschaften des Übermittlers elektrische (TP1) Minute Typisch Maximal Einheit
Rate pro Weg (Strecke) signalisieren ± 25,78125 100 PPMs GBD
Differenzial gab Rückflussdämpfung ein Gleichung (83E-5)     DB
Differenzial zur Gleichtaktinput-Rückflussdämpfung Gleichung (83E-6)     DB
Differenziale Beendigungsfehlanpassung     10 %
Das betonte Modul Eingabetest Sehen Sie 83E3.4.1
Differenziale Toleranz der Eingangsspannung PKpK 900     Millivolt
DC-Gleichtaktspannung -350   2850 Millivolt
Unsymmetrischer Spannungstoleranz-bereich -0,4   3,3 V
Ausgangssignaleigenschaften des Empfängers elektrische (TP4) Minute Typisch Maximal Einheit
Rate pro Weg (Strecke) signalisieren ± 25,78125 100 PPMs GBD
Wechselstrom-Gleichtaktausgangsspannung (Effektivwert)     17,5 Millivolt
Differenziale Ausgangsspannung     900 Millivolt
Augenbreite 0,57     UI
Augenhöhe, Differenzial 228     Millivolt
Vertikale Augenschließung     5,5 DB
Differenzausgang Rückflussdämpfung Gleichung (83E-2)     DB
Common differenzialer Modenumwandlungs-Rückflussdämpfung Gleichung (83E-3)     DB
Differenziale Beendigungsfehlanpassung     10 %
Übergangszeit (20% bis 80%) 12     ps
DC-Gleichtaktspannung -350   2850 Millivolt





Mechanische Maße

Einheit: Millimeter,
