Produktdetails:
|
| Produkt-Verpacken: | 1x9 | Datenverbindung: | 155Mb/s |
|---|---|---|---|
| Max Link Length: | 2km | Mitte-Wellenlänge: | 850nm |
| Übermittler-Art: | VCSEL | Verbindungsstück: | Duplex-Sc, St., FC |
| Medien-Art: | In mehreren Betriebsarten | Schlüsselwörter: | 1x9 155Mbps 850nm 2km, 155M 1x9 in mehreren Betriebsarten |
| Hervorheben: | optischer Transceiver 155Mbps 1x9,2km optischer Transceiver 1x9,Transceiver 850nm LVPECL |
||

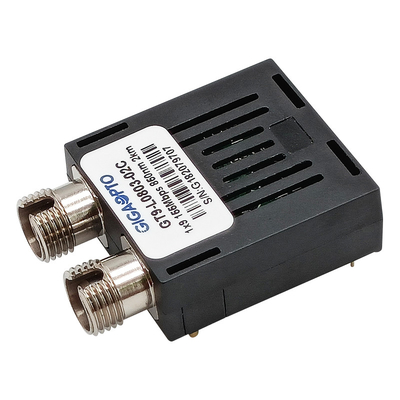

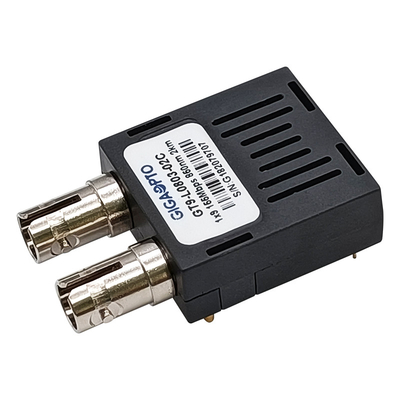

Transceiver-Modul 850nm MMF 2km Duplex-SC/ST/FC LVPECL/PECL 155Mbps 1x9
Beschreibung
Die Transceivers Reihe GT9-L0803-02x Des GIGAOPTOS in mehreren Betriebsarten sind geringe Energie, Hochleistungsmodule für optische DuplexDatenaustausche wie SONET OC-3/HAVW STM-1 und schnelles Ethernet. Dieses Transceivermodul der Reihe 1x9 stellt 2km Getriebeabstand über Mehrmodenfaser an einer nominalen Wellenlänge von 850nm zur Verfügung. Das Modul integriert zwei Stromkreise für das Empfangen und übertragend, nimmt Paket 1×9, benutzt einzelne Stromversorgung +3.3V/+5V an.
Der Übermittlerabschnitt benutzt einen mehrfachen Laser des Quantentopfs VCSEL und ist ein Laser der Klasse 1, der entsprechend internationaler Sicherheitsnorm IEC-60825 konform ist. Der Empfänger, den Abschnitt einen integrierten InGaAs-Detektorvorverstärker (IDP) anbrachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC benutzt. Eine PECL-Logikschnittstelle vereinfacht Schnittstelle zum externen Schaltkreis.
Spezifikation
| Form-Faktor | 1x9 | Geschwindigkeit | 155 Mb/s |
| Verbindungsstück | Duplex-Sc, FC, St. | Getriebe-Abstand | 2km |
| Digital-Diagnosen | Nicht gestützt | Kabel-Art | MMF |
| Garantie | 3 Jahre | Betriebstemperatur |
Werbung 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 850nm | Versorgungs-Spannung | 3.3V oder 5.0V |
| Lötende Bedingungen | < 260=""> | Versorgung gegenwärtig | 250mA |
| Optische Komponenten | VCSEL | Fotodetektor | PIN |
| Übermittler-Spitzenleistung | -10 | dBm -3 | RX Sens. | <-30dbm> |
| Löschungs-Verhältnis | >10dB | Optische Eingangsleistung | >-3dBm |
| Protokolle | ITU-T G.957 | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| GT9-L0803-02C | Modul des Transceiver-1x9, 155Mbps, Sc, 850nm in mehreren Betriebsarten 2km, 3.3V/5V, 0 zu 70°C |
| GT9-L0803-02CF | Modul des Transceiver-1x9, 155Mbps, FC, 850nm in mehreren Betriebsarten 2km, 3.3V/5V, 0 zu 70°C |
| GT9-L0803-02CT | Modul des Transceiver-1x9, 155Mbps, St., 850nm in mehreren Betriebsarten 2km, 3.3V/5V, 0 zu 70°C |
| GT9-L0803-02I | Modul des Transceiver-1x9, 155Mbps, Sc, 850nm in mehreren Betriebsarten 2km, 3.3V/5V, -40 zu 85°C |
| GT9-L0803-02IF | Modul des Transceiver-1x9, 155Mbps, FC, 850nm in mehreren Betriebsarten 2km, 3.3V/5V, -40 zu 85°C |
| GT9-L0803-02IT | Modul des Transceiver-1x9, 155Mbps, St., 850nm in mehreren Betriebsarten 2km, 3.3V/5V, -40 zu 85°C |
| GT9-L0803-02C3 | Modul des Transceiver-1x9, 155Mbps, Sc, 850nm in mehreren Betriebsarten 2km, 3.3V, 0 zu 70°C |
| GT9-L0803-02CF3 | Modul des Transceiver-1x9, 155Mbps, FC, 850nm in mehreren Betriebsarten 2km, 3.3V, 0 zu 70°C |
| GT9-L0803-02CT3 | Modul des Transceiver-1x9, 155Mbps, St., 850nm in mehreren Betriebsarten 2km, 3.3V, 0 zu 70°C |
| GT9-L0803-02I3 | Modul des Transceiver-1x9, 155Mbps, Sc, 850nm in mehreren Betriebsarten 2km, 3.3V, - 40 zu 85°C |
| GT9-L0803-02IF3 | Modul des Transceiver-1x9, 155Mbps, FC, 850nm in mehreren Betriebsarten 2km, 3.3V, - 40 zu 85°C |
| GT9-L0803-02IT3 | Modul des Transceiver-1x9, 155Mbps, St., 850nm in mehreren Betriebsarten 2km, 3.3V, -40 zu 85°C |
| GT9-L0803-02C5 | Modul des Transceiver-1x9, 155Mbps, Sc, 850nm in mehreren Betriebsarten 2km, 5V, 0 zu 70°C |
| GT9-L0803-02CF5 | Modul des Transceiver-1x9, 155Mbps, FC, 850nm in mehreren Betriebsarten 2km, 5V, 0 zu 70°C |
| GT9-L0803-02CT5 | Modul des Transceiver-1x9, 155Mbps, St., 850nm in mehreren Betriebsarten 2km, 5V, 0 zu 70°C |
| GT9-L0803-02I5 | Modul des Transceiver-1x9, 155Mbps, Sc, 850nm in mehreren Betriebsarten 2km, 5V, -40 zu 85°C |
| GT9-L0803-02IF5 | Modul des Transceiver-1x9, 155Mbps, FC, 850nm in mehreren Betriebsarten 2km, 5V, -40 zu 85°C |
| GT9-L0803-02IT5 | Modul des Transceiver-1x9, 155Mbps, St., 850nm in mehreren Betriebsarten 2km, 5V, -40 zu 85°C |
