Produktdetails:
|
| Formularart: | 1x9 | Datenverbindung: | 155Mb/s |
|---|---|---|---|
| Kabellänge: | 20km | Mitte-Wellenlänge: | 1310nm |
| Laser-Art: | FP | Optikstecker: | Duplex-Sc, St., FC |
| Kabel-Art: | SMF | Schlüsselwörter: | 1x9 155Mbps 1310nm, optischer Transceiver 1x9 20km, einzelnes ModeOptical Modul 1x9 |

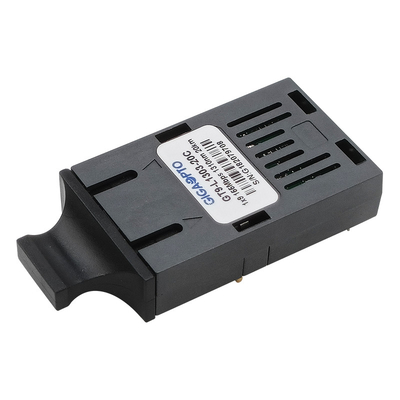

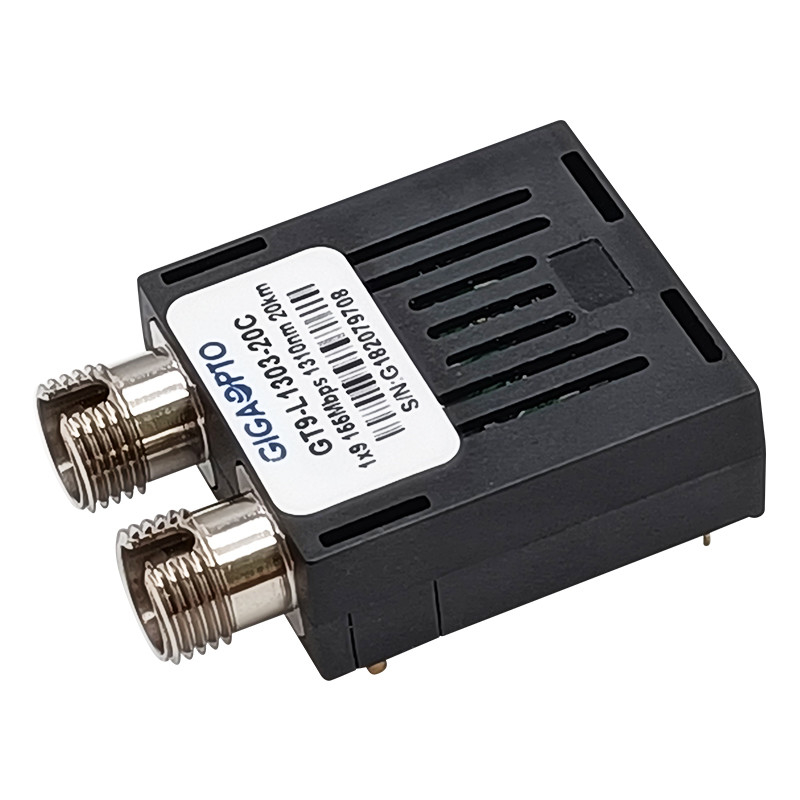

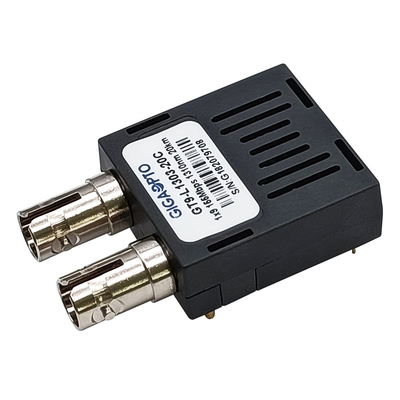

Transceiver-Modul SMF 20km Duplex-SC/ST/FC LVPECL PECL 155Mbps 1310nm 1x9
Beschreibung
Die Reihenmonomode--Transceivers GT9-L1303-20x Des GIGAOPTOS sind geringe Energie, Hochleistungsmodul für bidirektionale optische serienmäßigDatenaustausche wie SONET OC-3/HAVW STM-1 und schnelles Ethernet. Dieses Transceivermodul der Reihe 1x9 stützt bis 20km Getriebeabstand über Einmodenfaser an einer nominalen Wellenlänge von 1310nm.
Der Übermittler enthält einen 1310nm FP Laser und einen Fahrerstromkreis, der PECL-Daten in das Lichtsignal umwandelt, und der Empfänger enthält eine PIN-Fotodiode InGaAs/InP, die das Lichtsignal in einen elektrischen Strom umwandelt, der in kompatible Daten PECL verstärkt und erneuert wird.
Dieser Monomode--Transceiver ist Laser-Produkt der Klasse 1, das mit Iec 60825 übereinstimmt.
Spezifikation
| Produkt-Verpacken | 1x9 | Datenrate (Mb/s) | 155Mb/s |
| Verbindungsstück | Duplex-Sc, FC, St. | Reichweite | 20km |
| DDM/DOM | Nein | Medien | Einmodenfaser |
| Garantie | 3 Jahre | Betriebstemperatur |
Werbung 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge | 1310nm | Stromversorgungs-Spannung | 3.3V oder 5V |
| Löttemperatur | <260> | Gegenwärtig | 300mA |
| Ld-Art | FP | Fotodetektor | PIN |
| Optische Spitzenleistung | -15 zu -8dBm | Empfindlichkeit | <-34dbm> |
| ER | >9dB | Überlastung | >-3dBm |
| Protokolle | ITU-T G.957 konform | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| GT9-L1303-20C | Modul des Transceiver-1x9, 155Mbps, Sc, Monomode- 1310nm 20km, 3.3V/5V, 0 zu 70°C |
| GT9-L1303-20CF | Modul des Transceiver-1x9, 155Mbps, FC, Monomode- 1310nm 20km, 3.3V/5V, 0 zu 70°C |
| GT9-L1303-20CT | Modul des Transceiver-1x9, 155Mbps, St., Monomode- 1310nm 20km, 3.3V/5V, 0 zu 70°C |
| GT9-L1303-20I | Modul des Transceiver-1x9, 155Mbps, Sc, Monomode- 1310nm 20km, 3.3V/5V, -40 zu 85°C |
| GT9-L1303-20IF | Modul des Transceiver-1x9, 155Mbps, FC, Monomode- 1310nm 20km, 3.3V/5V, -40 zu 85°C |
| GT9-L1303-20IT | Modul des Transceiver-1x9, 155Mbps, St., Monomode- 1310nm 20km, 3.3V/5V, -40 zu 85°C |
| GT9-L1303-20C3 | Modul des Transceiver-1x9, 155Mbps, Sc, Monomode- 1310nm 20km, 3.3V, 0 zu 70°C |
| GT9-L1303-20CF3 | Modul des Transceiver-1x9, 155Mbps, FC, Monomode- 1310nm 20km, 3.3V, 0 zu 70°C |
| GT9-L1303-20CT3 | Modul des Transceiver-1x9, 155Mbps, St., Monomode- 1310nm 20km, 3.3V, 0 zu 70°C |
| GT9-L1303-20I3 | Modul des Transceiver-1x9, 155Mbps, Sc, Monomode- 1310nm 20km, 3.3V, - 40 zu 85°C |
| GT9-L1303-20IF3 | Modul des Transceiver-1x9, 155Mbps, FC, Monomode- 1310nm 20km, 3.3V, - 40 zu 85°C |
| GT9-L1303-20IT3 | Modul des Transceiver-1x9, 155Mbps, St., Monomode- 1310nm 20km, 3.3V, -40 zu 85°C |
| GT9-L1303-20C5 | Modul des Transceiver-1x9, 155Mbps, Sc, Monomode- 1310nm 20km, 5V, 0 zu 70°C |
| GT9-L1303-20CF5 | Modul des Transceiver-1x9, 155Mbps, FC, Monomode- 1310nm 20km, 5V, 0 zu 70°C |
| GT9-L1303-20CT5 | Modul des Transceiver-1x9, 155Mbps, St., Monomode- 1310nm 20km, 5V, 0 zu 70°C |
| GT9-L1303-20I5 | Modul des Transceiver-1x9, 155Mbps, Sc, Monomode- 1310nm 20km, 5V, -40 zu 85°C |
| GT9-L1303-20IF5 | Modul des Transceiver-1x9, 155Mbps, FC, Monomode- 1310nm 20km, 5V, -40 zu 85°C |
| GT9-L1303-20IT5 | Modul des Transceiver-1x9, 155Mbps, St., Monomode- 1310nm 20km, 5V, -40 zu 85°C |
Pin Definition
Typischer Anwendungs-Stromkreis
Anmerkung 1: Funktionierenspannung: 3.3V oder 5V
Anmerkung 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Anmerkung 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
