Produktdetails:
|
| Formularart: | 1x9 | Max Data Rate: | 1.25Gbps |
|---|---|---|---|
| Max Reach: | 0.55KM | Mitte-Wellenlänge: | 850nm |
| Optische Komponenten: | VCSEL 850nm | Verbindungsstück: | Duplex-Sc, St., FC |
| Faser-Modus: | In mehreren Betriebsarten | Schlüsselwörter: | 1x9 1.25Gbps 850nm 550m, 1x9 optischer Transceiver, 1.25G 1x9 in mehreren Betriebsarten |

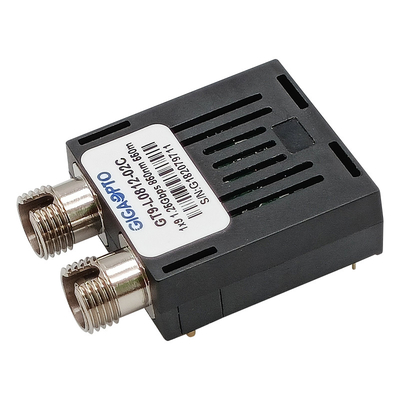

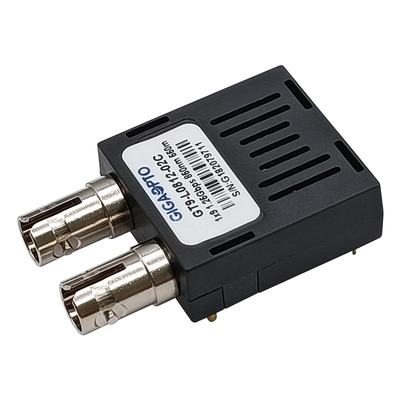

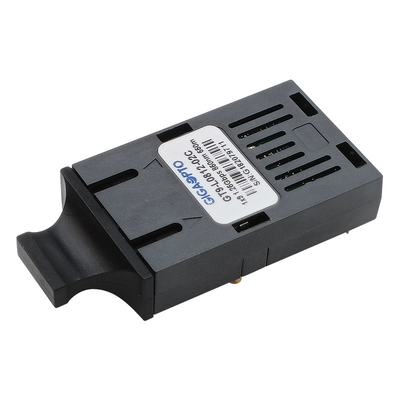

Transceiver-Modul-Duplex Sc-St. FC 850nm MMF 550m LVPECL PECL 1.25Gbps 1x9
Beschreibung
Der Transceiver Reihe GT9-L0812-02x Des GIGAOPTOS in mehreren Betriebsarten ist eine geringe Energie, Hochleistungsmodul für bidirektionale optische serienmäßigDatenaustausche solcher Gigabit Ethernet- und Faser-Kanal. Die Transceivers 1x9 stützen die maximale Datenrate von 1.25Gb/s, bestimmt für Mehrmodenfaser und funktionieren an einer nominalen Wellenlänge von 850nm mit einem maximalen Getriebeabstand von 550m.
Der Transceiver 1x9 besteht aus drei Abschnitten: die optischen Unterbaugruppen des Übermittlers und des Empfängers, eine elektrische Unterbaugruppe und die Paketwohnung, die Behälter eines Duplex-Sc- oder St.- oder FC-Verbindungsstücks enthält.
Spezifikation
| Produkt-Verpacken | 1x9 | Maximale Datenrate (Gbps) | 1.25Gb/s |
| Optikstecker | Duplex-Sc, FC, St. | Reichweite | 550m |
| DDM/DOM | Nein | Medien | Mehrmodenfaser |
| Mittelwellenlänge | 850nm | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Löttemperatur | <260> | Stromversorgungs-Spannung | 3.3V oder 5V |
| Laser-Art | VCSEL | PD-Art | PIN |
| Übermittler-Energie | -9 | dBm -3 | Empfindlichkeit | <-18dbm> |
| ER | >9dB | Überlastung | >-3dBm |
| Protokolle | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| GT9-L0812-02C | Modul des Transceiver-1x9, 1.25Gbps, Sc, 850nm in mehreren Betriebsarten 550m, 3.3V/5V, 0 zu 70°C |
| GT9-L0812-02CF | Modul des Transceiver-1x9, 1.25Gbps, FC, 850nm in mehreren Betriebsarten 550m, 3.3V/5V, 0 zu 70°C |
| GT9-L0812-02CT | Modul des Transceiver-1x9, 1.25Gbps, St., 850nm in mehreren Betriebsarten 550m, 3.3V/5V, 0 zu 70°C |
| GT9-L0812-02I | Modul des Transceiver-1x9, 1.25Gbps, Sc, 850nm in mehreren Betriebsarten 550m, 3.3V/5V, -40 zu 85°C |
| GT9-L0812-02IF | Modul des Transceiver-1x9, 1.25Gbps, FC, 850nm in mehreren Betriebsarten 550m, 3.3V/5V, -40 zu 85°C |
| GT9-L0812-02IT | Modul des Transceiver-1x9, 1.25Gbps, St., 850nm in mehreren Betriebsarten 550m, 3.3V/5V, -40 zu 85°C |
| GT9-L0812-02C3 | Modul des Transceiver-1x9, 1.25Gbps, Sc, 850nm in mehreren Betriebsarten 550m, 3.3V, 0 zu 70°C |
| GT9-L0812-02CF3 | Modul des Transceiver-1x9, 1.25Gbps, FC, 850nm in mehreren Betriebsarten 550m, 3.3V, 0 zu 70°C |
| GT9-L0812-02CT3 | Modul des Transceiver-1x9, 1.25Gbps, St., 850nm in mehreren Betriebsarten 550m, 3.3V, 0 zu 70°C |
| GT9-L0812-02I3 | Modul des Transceiver-1x9, 1.25Gbps, Sc, 850nm in mehreren Betriebsarten 550m, 3.3V, - 40 zu 85°C |
| GT9-L0812-02IF3 | Modul des Transceiver-1x9, 1.25Gbps, FC, 850nm in mehreren Betriebsarten 550m, 3.3V, - 40 zu 85°C |
| GT9-L0812-02IT3 | Modul des Transceiver-1x9, 1.25Gbps, St., 850nm in mehreren Betriebsarten 550m, 3.3V, -40 zu 85°C |
| GT9-L0812-02C5 | Modul des Transceiver-1x9, 1.25Gbps, Sc, 850nm in mehreren Betriebsarten 550m, 5V, 0 zu 70°C |
| GT9-L0812-02CF5 | Modul des Transceiver-1x9, 1.25Gbps, FC, 850nm in mehreren Betriebsarten 550m, 5V, 0 zu 70°C |
| GT9-L0812-02CT5 | Modul des Transceiver-1x9, 1.25Gbps, St., 850nm in mehreren Betriebsarten 550m, 5V, 0 zu 70°C |
| GT9-L0812-02I5 | Modul des Transceiver-1x9, 1.25Gbps, Sc, 850nm in mehreren Betriebsarten 550m, 5V, -40 zu 85°C |
| GT9-L0812-02IF5 | Modul des Transceiver-1x9, 1.25Gbps, FC, 850nm in mehreren Betriebsarten 550m, 5V, -40 zu 85°C |
| GT9-L0812-02IT5 |
Modul des Transceiver-1x9, 1.25Gbps, St., 850nm in mehreren Betriebsarten 550m, 5V, -40 zu 85°C |
Pin-Definition
Typischer Anwendungs-Stromkreis
Anmerkung 1: Funktionierenspannung: 3.3V
Anmerkung 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
