Produktdetails:
|
| Produkt-Verpacken: | 1x9 CWDM | Datenrate: | 1.25Gb/s |
|---|---|---|---|
| Reichweite: | 20km | Wellenlänge: | 1270nm zu 1610nm |
| Übermittler-Art: | DFB | Verbindungsstück-Art: | Duplex-Sc, St., FC |
| Faser-Modus: | Einspielermodus | Schlüsselwörter: | 1x9 1.25Gbps CWDM, 1.25G 1270nm zu 1610nm 20km |
| Hervorheben: | Transceiver CWDM 1x9,Transceiver 1.25Gbps 1x9,Transceiver-Modul PECL LVPECL |
||

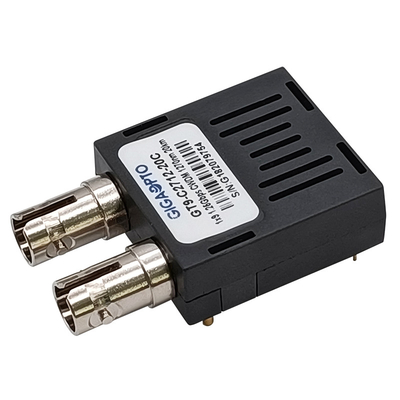

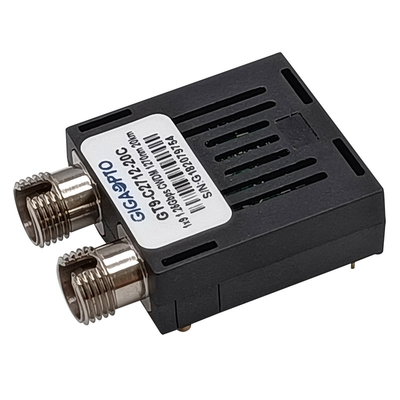

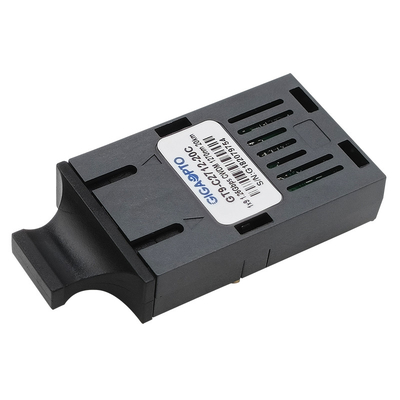

1.25Gbps 1x9 CWDM 1270nm zum Duplex-SC/ST/FC LVPECL PECL Transceiver-Modul 1610nm SMF 20km
Beschreibung
Die Reihenmonomode--Transceivers GT9-Cxx12-20x Des GIGAOPTOS sind geringe Energie, Module der Hochleistung CWDM für optische DuplexDatenaustausche wie Gigabit Ethernet und Faser-Kanal. Es gibt achtzehn Mittelwellenlängen verfügbares ab 1270 Nanometer zu 1610nm, jeder Schritt 20nm. Der Übermittlerabschnitt benutzt einen mehrfachen Laser Quantentopf Verdrahtungshandbuchs DFB, der ein Laser der Klasse 1 mit internationaler Sicherheitsnorm IEC-60825 übereinstimmt. Der Empfänger, den Abschnitt einen integrierten InGaAs-Detektorvorverstärker (IDP) anbrachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC benutzt. Eine PECL-Logikschnittstelle vereinfacht Schnittstelle zum externen Schaltkreis.
Spezifikation
| Formularart | 1x9 | Datentransferrate | 1250Mbps |
| Optikstecker | Duplex-Sc, FC, St. | Abstand | 20km |
| Digital-Diagnosen | Nein | Medien-Art | Monomode- (SMF) |
| Garantie | 3 Jahre | Umgebende Temperatur |
Werbung 0 zu 70°C Industrielles -40 zu 85°C |
| Mittelwellenlänge | 1270nm zu 1610nm | Stromversorgungs-Spannung | 3.3V oder 5V |
| Löttemperatur | <260> | Gegenwärtig | 280mA |
| Übermittler | DFB Laser | Empfänger-Art | PIN |
| Optische Spitzenleistung | -5 zu 0dBm | Empfindlichkeit | <-24dbm> |
| Löschungs-Verhältnis | >9dB | Sättigung | >-3dBm |
| Protokolle | IFU G.957, IEEE 802.3ah-2004 | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| Teilnummer | TX (xx=) | Anschl. | Spannung | Temp. | Beschreibung |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, Handelstransceiver 3.3V/5V |
| GT9-Cxx12-20I | Sc | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, industrieller Transceiver 3.3V/5V | |
| GT9-Cxx12-20C3 | Sc | 3.3V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, Handelstransceiver 3.3V | |
| GT9-Cxx12-20I3 | Sc | 3.3V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, industrieller Transceiver 3.3V | |
| GT9-Cxx12-20C5 | Sc | 5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, Handelstransceiver 5V | |
| GT9-Cxx12-20I5 | Sc | 5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, industrieller Transceiver 5V | |
| GT9-Cxx12-20CF | FC | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, Handelstransceiver 3.3V/5V | |
| GT9-Cxx12-20IF | FC | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, industrieller Transceiver 3.3V/5V | |
| GT9-Cxx12-20CF3 | FC | 3.3V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, Handelstransceiver 3.3V | |
| GT9-Cxx12-20IF3 | FC | 3.3V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, industrieller Transceiver 3.3V | |
| GT9-Cxx12-20CF5 | FC | 5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, Handelstransceiver 5V | |
| GT9-Cxx12-20IF5 | FC | 5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, industrieller Transceiver 5V | |
| GT9-Cxx12-20CT | St. | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St., Handelstransceiver 3.3V/5V | |
| GT9-Cxx12-20IT | St. | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St., industrieller Transceiver 3.3V/5V | |
| GT9-Cxx12-20CT3 | St. | 3.3V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St., Handelstransceiver 3.3V | |
| GT9-Cxx12-20IT3 | St. | 3.3V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St., industrieller Transceiver 3.3V | |
| GT9-Cxx12-20CT5 | St. | 5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St., Handelstransceiver 5V | |
| GT9-Cxx12-20IT5 | St. | 5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, St., industrieller Transceiver 5V |
