Produktdetails:
|
| Paket: | 1x9 | Geschwindigkeit: | 1.25Gbps |
|---|---|---|---|
| Mitte-Wellenlänge: | 1270nm | 1610nm | Ld-Art: | DFB |
| Verbindungsstück: | Duplex-Sc, St., FC | Versorgungs-Spannung: | 3.3V oder 5V |
| Schlüsselwörter: | Modul 1x9 1.25Gbps CWDM, optischer Transceiver 1.25G 40km | ||
| Hervorheben: | 40km optischer Transceiver 1x9,optischer Transceiver 1610nm 1x9,cwdm Modul |
||

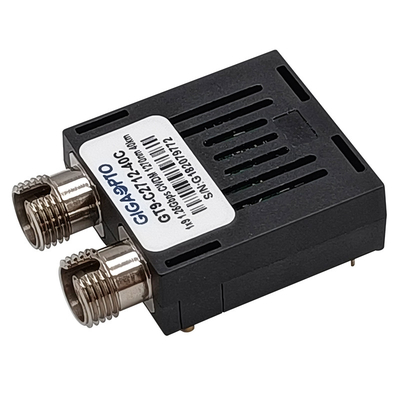

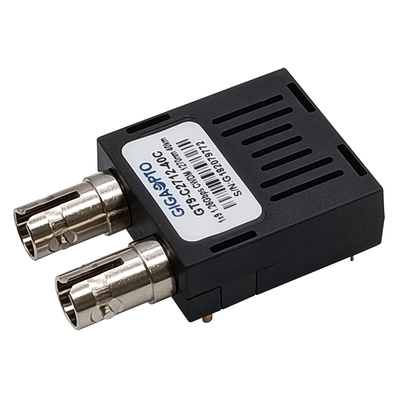

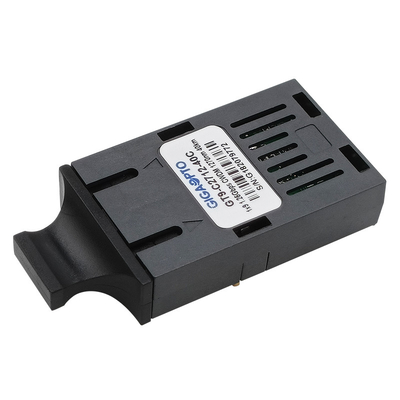

1.25Gbps 1x9 CWDM 1270nm 1610nm 40km SMF dem Duplex SC/ST/FC zu des Transceiver-Modul-LVPECL PECL
Beschreibung
Die des Reihenmonomode- 1×9 GT9-Cxx12-40x Des GIGAOPTOS Transceivers sind geringe Energie, die Hochleistungsmodule, die bis zur 1.25Gb/s Datenrate für optische DuplexDatenaustausche wie Gigabit Ethernet und Faser-Kanal sich stützen.
Dieses Transceivermodul der Reihe CWDM 1×9 liefert 40km Getriebeabstand über Einmodenfaser. Es gibt 18 Mittelwellenlängen verfügbares ab 1270 Nanometer zu 1610nm, mit jedem Schritt 20nm.
Der Übermittlerabschnitt benutzt einen mehrfachen Laser Quantentopf Verdrahtungshandbuchs DFB und ist ein Laser der Klasse 1, der entsprechend internationaler Sicherheitsnorm IEC-60825 konform ist. Der Empfänger, den Abschnitt einen integrierten InGaAs-Detektorvorverstärker (IDP) anbrachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC benutzt. Eine PECL-Logikschnittstelle vereinfacht Schnittstelle zum externen Schaltkreis.
Spezifikation
| Form-Faktor | 1x9 | Bitgeschwindigkeit (Gbps) | 1.25Gbps |
| Verbindungsstück | Doppel-Sc, FC, St. | Maximaler Abstand | 40km |
| DOM | Nein | Kabel-Art | Monomode- (SMF) |
| Garantie | 3 Jahre | Temperaturspanne |
Werbung 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge | 1270nm zu 1610nm | Stromversorgungs-Spannung | 3.3V oder 5V |
| Lagertemperatur | -40 zu 85°C (- 40 zu 185°F) | Gesamtstrom | 300mA |
| Übermittler-Art | DFB | Empfänger-Art | PIN |
| Optische Spitzenleistung | -5 zu 0dBm | RX-Empfindlichkeit | <-24dbm> |
| Löschungs-Verhältnis | >9dB | RX-Überlastung | >-3dBm |
| Protokolle | IEEE802.3z | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| Teilnummer | TX (xx=) | Anschl. | Spannung | Temp. | Beschreibung |
| GT9-Cxx12-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, Handelstransceiver 3.3V/5V |
| GT9-Cxx12-40I | Sc | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, industrieller Transceiver 3.3V/5V | |
| GT9-Cxx12-40C3 | Sc | 3.3V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, Handelstransceiver 3.3V | |
| GT9-Cxx12-40I3 | Sc | 3.3V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, industrieller Transceiver 3.3V | |
| GT9-Cxx12-40C5 | Sc | 5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, Handelstransceiver 5V | |
| GT9-Cxx12-40I5 | Sc | 5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, industrieller Transceiver 5V | |
| GT9-Cxx12-40CF | FC | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, Handelstransceiver 3.3V/5V | |
| GT9-Cxx12-40IF | FC | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, industrieller Transceiver 3.3V/5V | |
| GT9-Cxx12-40CF3 | FC | 3.3V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, Handelstransceiver 3.3V | |
| GT9-Cxx12-40IF3 | FC | 3.3V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, industrieller Transceiver 3.3V | |
| GT9-Cxx12-40CF5 | FC | 5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, Handelstransceiver 5V | |
| GT9-Cxx12-40IF5 | FC | 5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, industrieller Transceiver 5V | |
| GT9-Cxx12-40CT | St. | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, St., Handelstransceiver 3.3V/5V | |
| GT9-Cxx12-40IT | St. | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, St., industrieller Transceiver 3.3V/5V | |
| GT9-Cxx12-40CT3 | St. | 3.3V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, St., Handelstransceiver 3.3V | |
| GT9-Cxx12-40IT3 | St. | 3.3V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, St., industrieller Transceiver 3.3V | |
| GT9-Cxx12-40CT5 | St. | 5V | 0 zu 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, St., Handelstransceiver 5V | |
| GT9-Cxx12-40IT5 | St. | 5V | -40 zu 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, St., industrieller Transceiver 5V |
