Produktdetails:
|
| Form-Faktor: | 1x9 CWDM | Datenverbindung: | 2.5Gb/s |
|---|---|---|---|
| Max Cable Distance: | 40km | Mitte-Wellenlänge: | 1270nm zu 1610nm |
| Art von Laser: | DFB | Schnittstelle: | Duplex-Sc, St., FC |
| Anwendungen: | Kanal der Faser-2x, Ausrüstungs-Verbindung HAVW STM-16/SONET OC-48 | Schlüsselwörter: | Modul 1x9 2.5Gbps CWDM, optischer Transceiver 2.5G 40km |
| Hervorheben: | 40km Transceiver 1x9,Transceiver CWDM 1x9,40km SMF Transceiver-Modul |
||

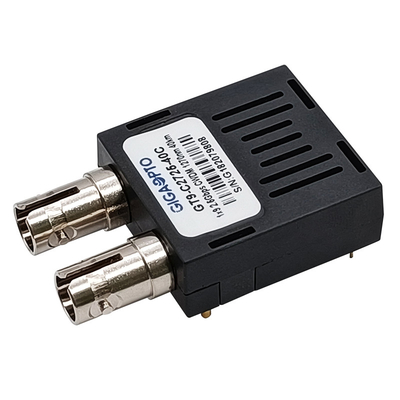

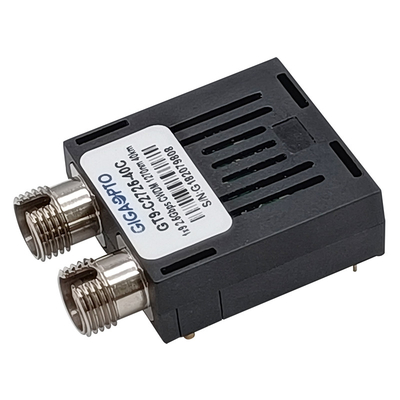

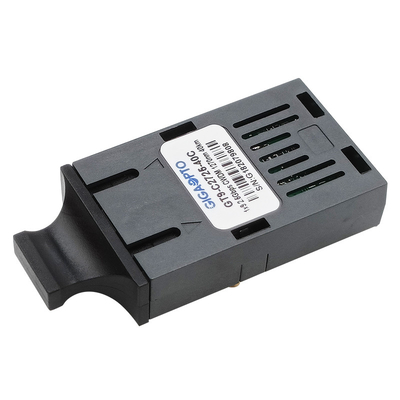

Transceiver-Modul SMF 1270nm 2.5Gbps 1x9 CWDM zu 1610nm 40km Duplex-SC/ST/FC LVPECL PECL
Beschreibung
Die Reihenmonomode--Transceivers GT9-Cxx25-40x Des GIGAOPTOS sind Hochleistung und Unterstützungsdatenraten kosteneffektiven Transceivers CWDM 1×9 optischen bis zu 2.5Gbps. Die CWDM-Module sind für lange Strecke HAVW STM-16 und SONETs OC-48 CWDM die Anwendung bestimmt. Es gibt 18 Mittelwellenlängen verfügbares ab 1270 Nanometer zu 1610nm. Der 20nm Kanalabstand erlaubt ungekühlte Laser-Operation. Der Empfänger, den Abschnitt einen integrierten InGaAs-Detektorvorverstärker benutzt, brachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC an. Eine PECL-Logikschnittstelle vereinfacht Schnittstelle zum externen Schaltkreis.
Spezifikation
| Produkt-Paket | CWDM 1×9 | Datentransferrate (Gbps) | 2.5Gbps |
| Optikstecker | Doppel-Sc, FC, St. | Maximale Reichweite | 40km |
| Digital-Diagnosen | Nicht gestützt | Kabel-Art | Einmodenfaser |
| Garantie | 3 Jahre | Handelsbetriebstemperatur | 0 zu 70°C (32 zu 158°F) |
| Mitte-Wellenlänge | 1270nm zu 1610nm | Stromversorgungs-Spannung | 3.3V oder 5V |
| Ld-Art | DFB | PD-Art | PIN |
| Optische Spitzenleistung | -2 | dBm 3 | Empfindlichkeit | <-20dbm> |
| ER | >8.2dB | Sättigung | >-3dBm |
| Protokolle | ITU-T G.957, STM-16, RoHS | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| Teilnummer | TX (xx=) | Anschl. | Spannung | Temp. | Beschreibung |
| GT9-Cxx25-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, Handelstransceiver 3.3V/5V |
| GT9-Cxx25-40I | Sc | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, industrieller Transceiver 3.3V/5V | |
| GT9-Cxx25-40C3 | Sc | 3.3V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, Handelstransceiver 3.3V | |
| GT9-Cxx25-40I3 | Sc | 3.3V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, industrieller Transceiver 3.3V | |
| GT9-Cxx25-40C5 | Sc | 5V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, Handelstransceiver 5V | |
| GT9-Cxx25-40I5 | Sc | 5V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, industrieller Transceiver 5V | |
| GT9-Cxx25-40CF | FC | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, Handelstransceiver 3.3V/5V | |
| GT9-Cxx25-40IF | FC | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, industrieller Transceiver 3.3V/5V | |
| GT9-Cxx25-40CF3 | FC | 3.3V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, Handelstransceiver 3.3V | |
| GT9-Cxx25-40IF3 | FC | 3.3V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, industrieller Transceiver 3.3V | |
| GT9-Cxx25-40CF5 | FC | 5V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, Handelstransceiver 5V | |
| GT9-Cxx25-40IF5 | FC | 5V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, industrieller Transceiver 5V | |
| GT9-Cxx25-40CT | St. | 3.3V/5V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St., Handelstransceiver 3.3V/5V | |
| GT9-Cxx25-40IT | St. | 3.3V/5V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St., industrieller Transceiver 3.3V/5V | |
| GT9-Cxx25-40CT3 | St. | 3.3V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St., Handelstransceiver 3.3V | |
| GT9-Cxx25-40IT3 | St. | 3.3V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St., industrieller Transceiver 3.3V | |
| GT9-Cxx25-40CT5 | St. | 5V | 0 zu 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St., Handelstransceiver 5V | |
| GT9-Cxx25-40IT5 | St. | 5V | -40 zu 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, St., industrieller Transceiver 5V |
