Produktdetails:
|
| Formularart: | 1x9 BiDi | Max Data Rate: | 155Mb/s |
|---|---|---|---|
| Max Cable Distance: | 40km | Mitte-Wellenlänge: | TX1310nm/RX1550nm |
| Spannung: | 3.3V oder 5V | Verbindungsstück: | SC, ST., FC |
| Faserart: | Monomode- (SMF) | Schlüsselwörter: | Modul 1x9 155Mbps, optischer Transceiver BIDI TX1310nm RX1550nm BiDi, 155M 1x9 40km 1310nm-TX/R1550n |
| Hervorheben: | Transceiver-Modul RX1550nm 1x9,Transceiver-Modul BIDI 1x9,TX1310nm-Monomode--Transceiver |
||

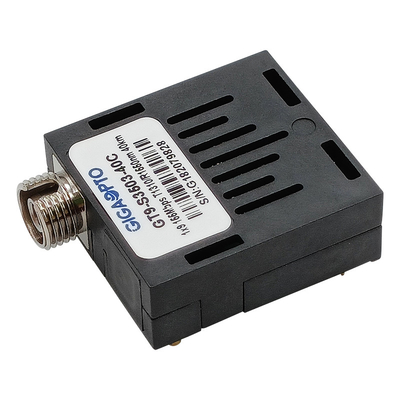

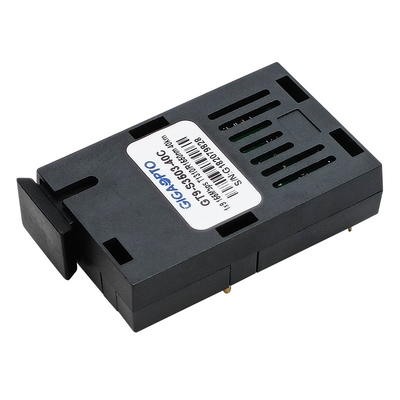

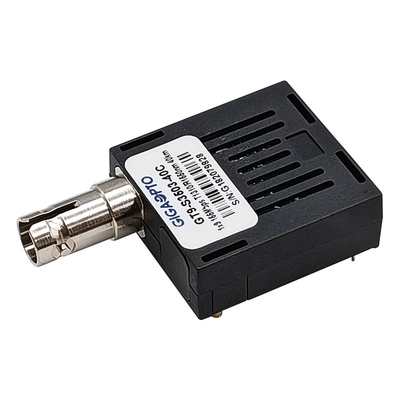

Transceiver-Modul 155Mbps 1x9 TX1310nm/RX1550nm BIDI 40km SMF LVPECL PECL SC/ST/FC
Beschreibung
Die Reihentransceivers GT9-S3503-40x Des GIGAOPTOS sind Hochleistung, die kosteneffektiven Module, die mit Gigabit Ethernet konform sind und Standard von IEEE-802.3. Der Transceiver stützt die Datenrate von 155Mbps und von 40km Getriebeabstand mit Einmodenfaser (SMF) und funktioniert an der normalen Wellenlänge von Tx1310nm und von Rx1550nm. Der Übermittlerabschnitt enthält einen modernen FP und einen Fahrer IC mit Temperaturausgleich und automatischer Sendeleistungsfunktion. Der Empfängerabschnitt enthält eine leistungsfähige PIN-Fotodiode und ein transimpedance InGaAs/InP mit AGC für breite Dynamikwerte.
Die Transceivers 1×9 BiDi sind für schnelle Ethernet-, HAVW- STM-1 L-1.1, SONET- OC-3 LR-1 und ATMentwürfe mit der Datenrate von 155 Mb/s. passend.
Spezifikation
| Produkt-Paket | 1x9 BiDi | Geschwindigkeit | 155Mbps |
| Schnittstelle | Einzelnes Sc, FC, St. | Getriebe-Abstand | 40km |
| DDM | Nein | Faser-Art | Monomode- |
| Garantie | 3 Jahre | Umgebende Temperatur | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge | TX1310nm/RX1550nm | Stromversorgungs-Spannung | 3.3V oder 5V |
| Löttemperatur | <260> | Versorgung gegenwärtig | 250mA |
| Übermittler-Art | FP | Empfänger | Pin-Fotodetektor |
| Durchschnittliche Spitzenleistung | -10 zu -3dBm | RX Sens. | <-35dbm> |
| ER | >10dB | Sättigung | >-3dBm |
| Protokolle | ITU-T G.957, STM-1/OC-3, RoHS | ||
Eigenschaften
B: 1550nmTx/1310nmRx
Anwendung
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| GT9-S3503-40C | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 40km, 3.3V/5V, 0 zu 70°C |
| GT9-S3503-40CF | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V/5V, 0 zu 70°C |
| GT9-S3503-40CT | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, St., SMF, 40km, 3.3V/5V, 0 zu 70°C |
| GT9-S3503-40I | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 40km, 3.3V/5V, -40 zu 85°C |
| GT9-S3503-40IF | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V/5V, -40 zu 85°C |
| GT9-S3503-40IT | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, St., SMF, 40km, 3.3V/5V, -40 zu 85°C |
| GT9-S3503-40C3 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 40km, 3.3V, 0 zu 70°C |
| GT9-S3503-40CF3 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V, 0 zu 70°C |
| GT9-S3503-40CT3 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, St., SMF, 40km, 3.3V, 0 zu 70°C |
| GT9-S3503-40I3 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 40km, 3.3V, - 40 zu 85°C |
| GT9-S3503-40IF3 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V, - 40 zu 85°C |
| GT9-S3503-40IT3 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, St., SMF, 40km, 3.3V, -40 zu 85°C |
| GT9-S3503-40C5 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 40km, 5V, 0 zu 70°C |
| GT9-S3503-40CF5 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 5V, 0 zu 70°C |
| GT9-S3503-40CT5 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, St., SMF, 40km, 5V, 0 zu 70°C |
| GT9-S3503-40I5 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, Sc, SMF, 40km, 5V, -40 zu 85°C |
| GT9-S3503-40IF5 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 5V, -40 zu 85°C |
| GT9-S3503-40IT5 | Modul des Transceiver-1x9, 155M BiDi TX1310nm/RX1550nm, St., SMF, 40km, 5V, -40 zu 85°C |
Pin-Definition
Typischer Anwendungs-Stromkreis
Paket-Entwurf
