Produktdetails:
|
| Form-Faktor: | 1x9 | Datenrate (Gbps): | 1.25Gbps |
|---|---|---|---|
| Kabellänge: | 20km | Wellenlänge: | TX1310nm/RX1550nm |
| Übermittler-Art: | FP | Verbindungsstück: | Duplex-Sc, St., FC |
| Faserart: | Einmodenfaser | Schlüsselwörter: | 1x9 1.25Gbps BiDi, 20km TX1310nm/RX1550nm |
| Hervorheben: | Optischer Transceiver RX1550nm 1x9,Optischer Transceiver BIDI 1x9,SMF-Transceiver 20km |
||
Transceiver-Modul einzelnes SC/ST/FC LVPECL PECL 1x9 BIDI 1.25Gbps 20km TX1310nm/RX1550nm SMF
Beschreibung

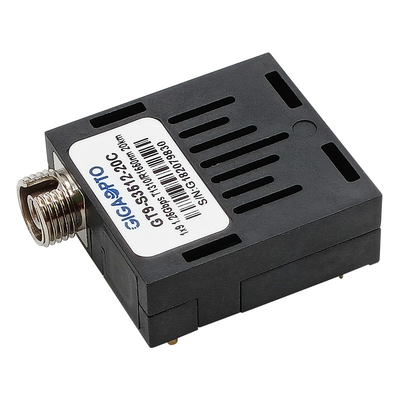

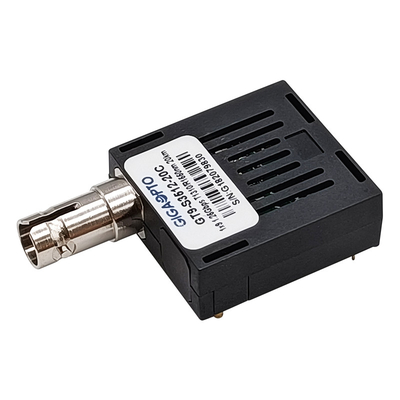

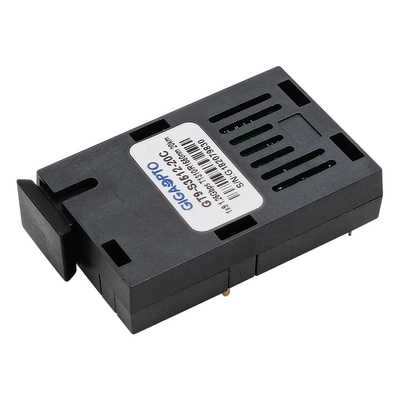

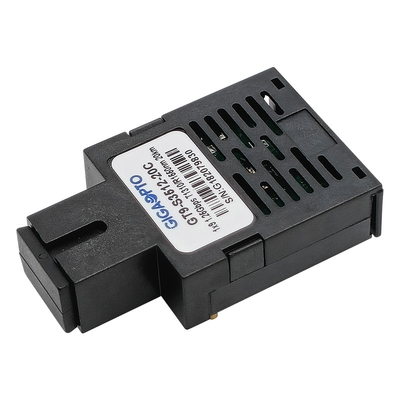

Die bidirektionalen optischen Transceivers 1×9 Reihe GT9-S3512-20x Des GIGAOPTOS sind leistungsstarke und kosteneffektive Monomode--Module für serienmäßiganwendungen der optischen Nachrichtenübertragung, die Datenraten von 1.25Gbps erfordern. Sie sind für Gigabit Ethernet und Kanalanwendungen der Faser-1x passend. Der Transceiver 1×9 stützt 1.25Gbps und bis 20km Getriebeabstand mit SMF unter Verwendung des Übermittlers 1310nm und des Empfängers 1550nm Behälter über eines Simplex-Sc- oder St.- oder FC-Verbindungsstücks.
Der Transceiver muss innerhalb der spezifizierten Temperatur- und Spannungsgrenzen bearbeitet werden. Die optischen Häfen des Moduls werden mit einem Optikstecker oder mit einem Staubstecker beendet.
Spezifikation
| Produkt-Verpacken | BiDi 1x9 | Datenrate (Mbps) | 1250Mbps |
| Verbindungsstück | Einzelnes Sc, St. oder FC | Abstand | 20km |
| DDM/DOM | Nein | Medien | SMF |
| Garantie | 3 Jahre | Temperaturspanne | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | 1310nm-TX/1550nm-RX | Versorgungs-Spannung | 3.3V oder 5V |
| Lagertemperatur | -40 zu 85°C | Icc | 300mA |
| Übermittler-Art | FP | Empfänger-Art | PIN |
| Gestartete Energie | -9 | -3dBm | RX SENS. | < -22dBm=""> |
| Löschungs-Verhältnis | >9dB | Sättigung | >-3dBm |
| Protokolle | Bellcore GR-253-CORE, ITU-T G.957 | ||
Eigenschaften
B: 1550nm DFB TX/1310nm PIN Rx
Anwendung
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| GT9-S3512-20C | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, 0 zu 70°C |
| GT9-S3512-20CF | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 zu 70°C |
| GT9-S3512-20CT | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, St., SMF, 20km, 3.3V/5V, 0 zu 70°C |
| GT9-S3512-20I | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, -40 zu 85°C |
| GT9-S3512-20IF | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 zu 85°C |
| GT9-S3512-20IT | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, St., SMF, 20km, 3.3V/5V, -40 zu 85°C |
| GT9-S3512-20C3 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, 0 zu 70°C |
| GT9-S3512-20CF3 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 zu 70°C |
| GT9-S3512-20CT3 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, St., SMF, 20km, 3.3V, 0 zu 70°C |
| GT9-S3512-20I3 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, - 40 zu 85°C |
| GT9-S3512-20IF3 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, - 40 zu 85°C |
| GT9-S3512-20IT3 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, St., SMF, 20km, 3.3V, -40 zu 85°C |
| GT9-S3512-20C5 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, 0 zu 70°C |
| GT9-S3512-20CF5 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 zu 70°C |
| GT9-S3512-20CT5 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, St., SMF, 20km, 5V, 0 zu 70°C |
| GT9-S3512-20I5 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, -40 zu 85°C |
| GT9-S3512-20IF5 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 zu 85°C |
| GT9-S3512-20IT5 | Modul des Transceiver-1x9, 1.25G BiDi TX1310nm/RX1550nm, St., SMF, 20km, 5V, -40 zu 85°C |
Paket-Entwurf (Einheit: Millimeter)
Sc-Behälter-Seite gab aus
Sc-Behälter-mittlerer Ertrag (PN plus M für mittleren Ertrag)
FC-Behälter-Seite gab aus
St.-Behälter-Seite gab aus
