Produktdetails:
|
| Paket: | 1x9 | Datentransferrate: | 1.25Gbps |
|---|---|---|---|
| Max Reach: | 40km | Mitte-Wellenlänge: | TX1550nm/RX1310nm |
| Übermittler: | DFB | Verbindungsstück-Art: | SC, ST., FC |
| Faserart: | SMF | Schlüsselwörter: | optischer Transceiver 1.25Gbps BiDi, optisches Modul 1.25G 1x9 TX1550nm/RX1310nm 40km |
| Hervorheben: | Modul des Transceiver-1x9,Transceiver-Modul RX1310nm 1x9,Sc-Transceiver |
||

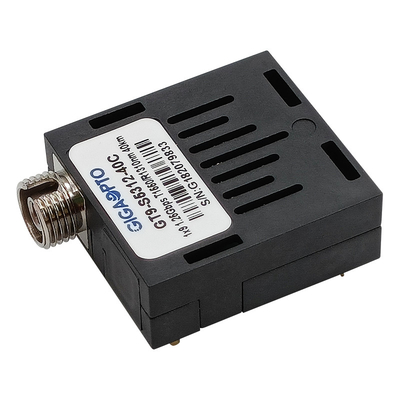

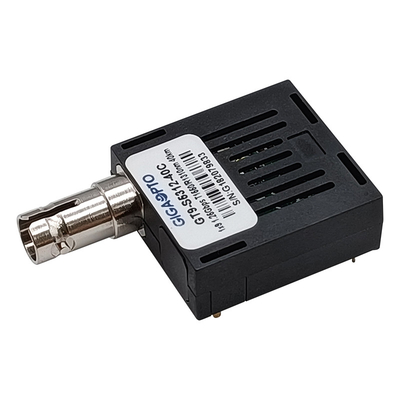

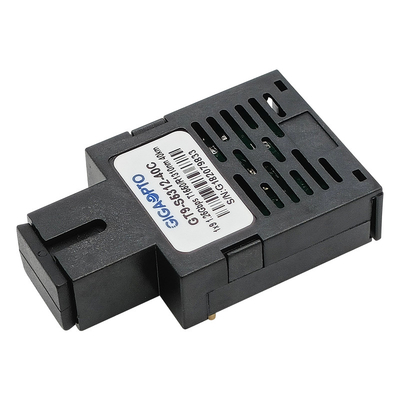

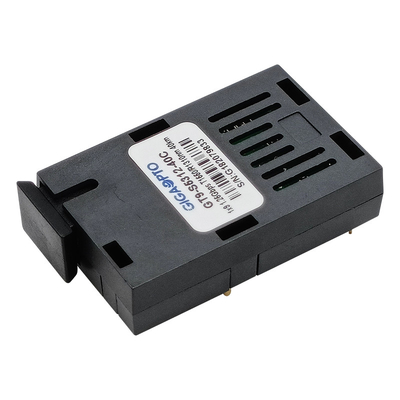

Transceiver-Modul 1.25Gbps 1x9 TX1550nm/RX1310nm 40Kilometer SMF ST/FC/SC PECL/LVPECL
Beschreibung
Die Reihen GT9-S5312-40x Des GIGAOPTOS sind bidirektionale (BiDi) optische Transceivers 1×9 des leistungsstarken und kosteneffektiven Monomode- für serienmäßiganwendungen der optischen Nachrichtenübertragung wie Gigabit Ethernet und Kanal der Faser-1x, die Datenraten von 1.25Gbps erfordern. Dieses Modul ist für Monomodefaser bestimmt und funktioniert an den Wellenlängen von 1550nm auf Senderseite und von 1310nm auf Empfängerseite. Der Übermittlerabschnitt benutzt eine DFB-Laserdiode und ist ein Laser der Klasse 1, der entsprechend internationaler Sicherheit StandardIEC-825 konform ist. Der Empfänger, den Abschnitt einen integrierten Vorverstärker des Detektors 1310nm (IDP) anbrachte in ein optisches headerand einen Begrenzungsnachverstärker IC benutzt. Eine PECL-Logik interfacesimplifies Schnittstelle zum externen Schaltkreis.
Spezifikation
| Form-Faktor | 1x9 | Maximale Datenrate | 1250Mbps |
| Verbindungsstück | SC, FC, ST. | Kabel-Abstand | 40km |
| DDM/DOM | Nein | Faser-Art | Monomode- |
| Garantie | 3 Jahre | Betriebstemperatur | 0 zu 70°C (32 zu 158°F) |
| Mittelwellenlänge | TX 1550nm RX 1310nm | Stromversorgungs-Spannung | 3.3V oder 5V |
| Lagertemperatur | -40 zu 85°C | Versorgung gegenwärtig | 300mA oder 400mA |
| Übermittler-Art | DFB | Empfänger-Art | PIN |
| TX-Energie | -3 | dBm 2 | RX-Empfindlichkeit | <-23dbm> |
| Löschungs-Verhältnis | >9dB | Überlastung | >-2dBm |
| Protokolle | IEEE 802.3z, en 60825-1, SFF-8472, IFU G.957 | ||
Eigenschaften
Anwendung
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| GT9-S5312-40C | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V/5V, 0 zu 70°C |
| GT9-S5312-40CF | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V/5V, 0 zu 70°C |
| GT9-S5312-40CT | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, St., SMF, 40km, 3.3V/5V, 0 zu 70°C |
| GT9-S5312-40I | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V/5V, -40 zu 85°C |
| GT9-S5312-40IF | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V/5V, -40 zu 85°C |
| GT9-S5312-40IT | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, St., SMF, 40km, 3.3V/5V, -40 zu 85°C |
| GT9-S5312-40C3 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V, 0 zu 70°C |
| GT9-S5312-40CF3 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V, 0 zu 70°C |
| GT9-S5312-40CT3 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, St., SMF, 40km, 3.3V, 0 zu 70°C |
| GT9-S5312-40I3 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V, - 40 zu 85°C |
| GT9-S5312-40IF3 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V, - 40 zu 85°C |
| GT9-S5312-40IT3 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, St., SMF, 40km, 3.3V, -40 zu 85°C |
| GT9-S5312-40C5 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 5V, 0 zu 70°C |
| GT9-S5312-40CF5 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 5V, 0 zu 70°C |
| GT9-S5312-40CT5 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, St., SMF, 40km, 5V, 0 zu 70°C |
| GT9-S5312-40I5 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 5V, -40 zu 85°C |
| GT9-S5312-40IF5 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 5V, -40 zu 85°C |
| GT9-S5312-40IT5 | Modul des Transceiver-1x9, 1.25G BiDi TX1550nm/RX1310nm, St., SMF, 40km, 5V, -40 zu 85°C |
