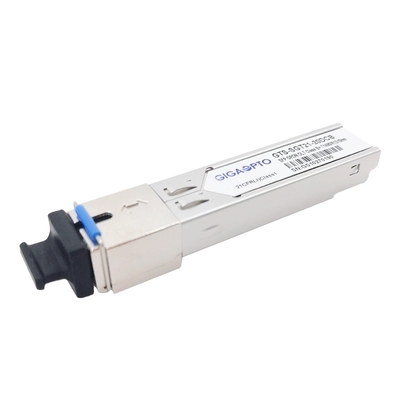

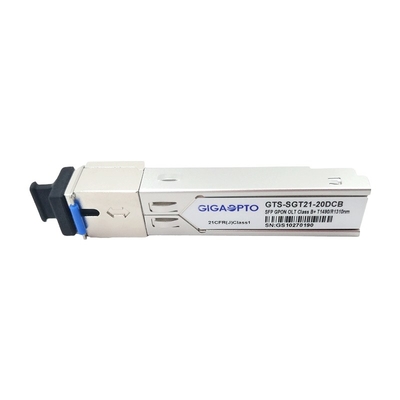

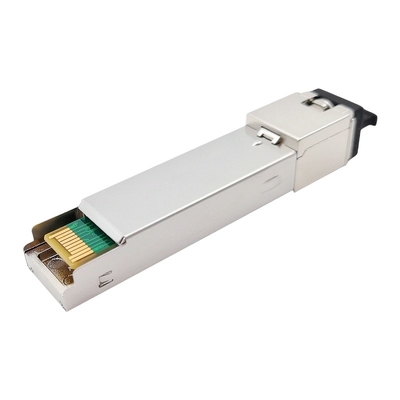

Transceiver-Klasse B+ TX 1490nm 2.5G RX 1310nm 1.25G 20km OLT GPON SFP Transceiver-Modul Sc DDM

TX-2.5G/RX-1.25G GPON Transceiver-Klasse B+ (SMF, 1490nm-TX/1310nm-RX, 20km, Sc)

Beschreibung

Das GTS-SGT21-20DCB Des GIGAOPTOS ist ein Hochleistungstransceivermodul für einzelne Faserkommunikationen unter Verwendung eines Übermittlers des Ununterbrochenmodus 1490nm und eines Empfängers des Explosionmodus 1310nm. Es ist entworfen, um Bedingungen Klasse B+ IFU G.984.2 für optische Linie Anwendungen des Anschlusses (OLT) zu erfüllen.

Der Übermittler 1490nm DFB LD hat den automatischen Funktions- und Temperaturausgleichsschaltkreis der Sendeleistung (APC), zum des stabilen optischen Macht- und Löschungsverhältnisses über allem Betriebstemperaturbereich sicherzustellen. Der Übermittler trifft Augensicherheit der Klasse 1 pro IEC60825- und CDRH-Standards. Der Empfänger hat einen hermetisch verpackten APD-TIA (Transwiderstandverstärker) Vorverstärker und einen Begrenzungsverstärker mit kompatiblen Differenzausgängen LVPECL. Er kennzeichnet ein gesprengtes Paket ermittelt Ertrag (Sd), der kompatibles LVTTL ist. Der Sd-Ertrag kommt hoch, nachdem er das gesprengte Paket empfangen hat.

Das Modul liefert digitale Diagnoseinformationen seiner Betriebsbedingungen und Status, einschließlich Sendeleistung, gegenwärtige Laser-Neigung, Modultemperatur und Versorgungsspannung. Kalibrierung und Warnung/warnende Schwellendaten werden im internen Speicher (EEPROM) geschrieben und gespeichert.

SFP-Transceivermodul hat Stichprobenprüfung unter den meisten berühmten Marken von Routern, Schalter, Server durchgeführt.

Der heiße austauschbare Transceiver GPON SFP ist für Gigabit-passiv-optische des Netzes des Internetanbieter-(ISP) Nachrichtenverbindungen (GPON), andere Lichtleitstrecken ideal.

Spezifikation

Eigenschaften

• Asymetrische TX 2488Mbps/RX1244Mbps Anwendung der einzelnen der Faser bidirektionalen Datenverbindungen
• 1490nm Laser-Übermittler des Ununterbrochenmodus DFB und 1310nm Empfänger des Explosionmodus APD-TIA

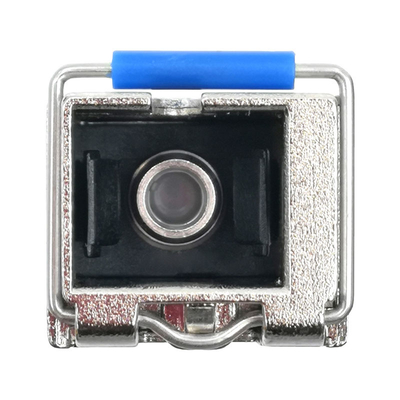

• Kleines steckbares Paket des Form-Faktors mit SC-/UPCverbindungsstück
• 0 zu Betriebstemperatur 70°C
• Einzelne Stromversorgung 3.3V
• Diagnoseüberwachungsschnittstelle Digital
• Funktion Digital-Explosion RSSI, zum des optischen Leistungspegels des Input zu überwachen
• Dateninput/output Schnittstelle LVPECL kompatible
• LVTTL-Übermittler-Sperrungssteuerung
• LVTTL-Übermittlerlaser-Störungswarnung
• Schnelles LVTTL-Empfänger Signal ermitteln Antwort des Anzeichens (Sd)
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Lasersicherheit der Klasse I Standard-IEC-60825 konform
• Befolgung RoHS6

Anwendung

• Gigabit-fähige passive optische Netze (GPON)

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T G.984.2 Änderung 1 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Einrichtungsinformationen - Gigaoptos Reihe GPON OLT SFP (DFB+APD Sc-Simplexbetrieb)

Kompatibilität

Alle GTS-SGT21-20DCB SFP GIGAOPTOS optische Transceivermodule sind offenes Ursprungs, können kodiert werden, um - mit den Geräten der weltweiten populären Marken, z.B. HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM kompatibel völlig zu sein. Beziehen Sie bitte sich die auf folgende Tabelle für ausführliche Kompatibilität, sich fühlen bitte frei, mit uns in Verbindung zu treten.
