Transceiver-Modul SMF Tx1310nm Rx1490nm LC APC ONU-Klassen-B+ GPON SFP

Transceiver-Modul GPON ONU SFP

Verbindungsstück-Behälter der Klassen-B+ LC APC

Generische Kompatibilität, RoHS FCC-CER-REICHWEITE.

Beschreibung

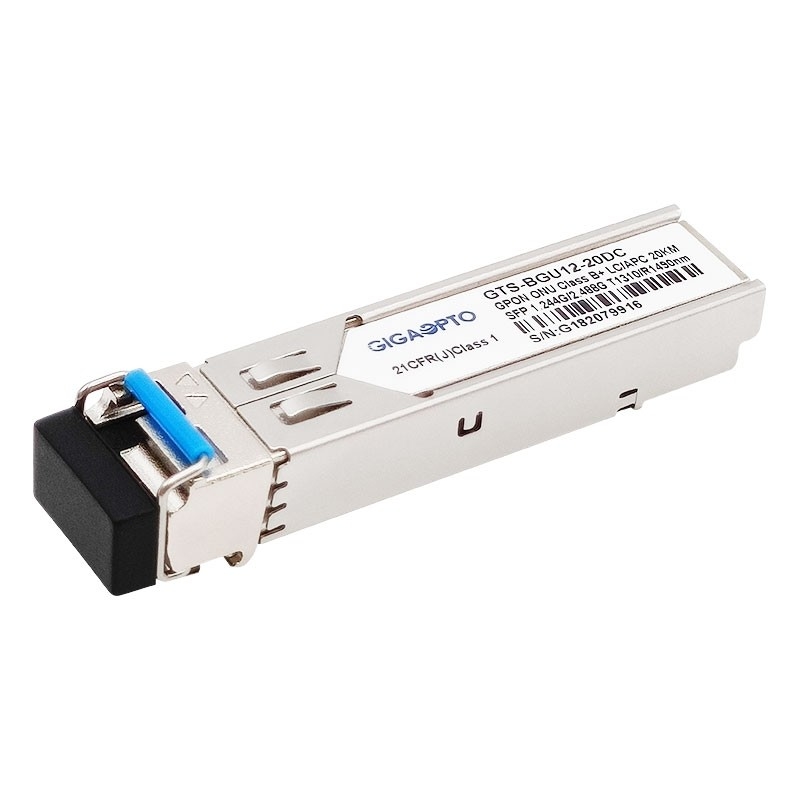

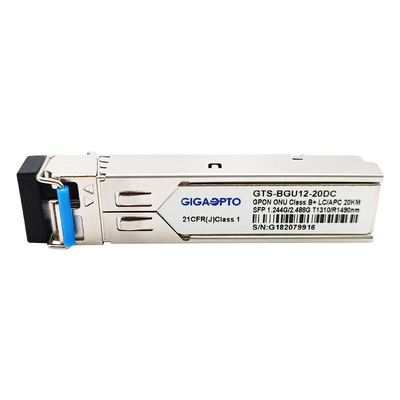

Dieses GTS-BGU12-20DC GPON ONU SFP Transceivermodul Klasse B+ ist für Gigabit-fähiges passives optisches Getriebe des Netzes (GPON) bestimmt. Es kann die Anwendung der Klasse B+ ODN voll Unterstützung, die durch den ITU-T G.984.2 Standard und das ITU-T G.984.2 Amendent-2006 spezifiziert wird.

Die Senderbaugruppe benutzt eine Laserdiode 1310nm DFB und ist mit IEC60825 völlig konform und CDRH klassifizieren 1 Augensicherheit. Sie enthält APC-Funktionen, einen Temperaturausgleichsstromkreis, um Befolgung der Anforderung G.984.2 bei Betriebstemperatur sicherzustellen, Dateneingaben und Wechselstrom- oder DC-Koppelungsstromkreis.

Der Empfängerabschnitt verwendet ein hermetisches verpacktes 1550nm APD-TIA (APD mit Transwiderstandverstärker) und einen Begrenzungsverstärker. Das APD wandelt optische Energie in elektrisches gegenwärtiges um und der Strom wird zur Spannung durch den Transwiderstandverstärker umgewandelt. Die differenzialen DATEN- und /DATA-CML Datensignale werden durch den Begrenzungsverstärker produziert. Das APD-TIA ist Wechselstrom, der zum Begrenzungsverstärker durch einen Tiefpassfilter verbunden wird.

Das Modul liefert digitale Diagnoseinformationen seiner Betriebsbedingungen und Status, einschließlich Sendeleistung, gegenwärtige Laser-Neigung, Modultemperatur und Versorgungsspannung. Kalibrierung und Warnung/warnende Schwellendaten werden im internen Speicher (EEPROM) geschrieben und gespeichert.

Spezifikation

Eigenschaften

• SFP-Paket mit LC-Behälter
• 1.244Gbps, 1310nm Einpunktbetrieb-Übermittler
• 2.488Gbps, ununterbrochener Empfänger des Modus-1490nm
• Ungekühlter DFB Laser und hoher Empfindlichkeits-Detektor APD
• Klasse 1 FDA und IEC60825-1 Lasersicherheit konform
• Funktionierende Gehäusetemperatur: Standard: 0℃~+70℃/Industrie: -40℃~+85℃
• Konform mit ITU-T G.984.2 und G.984.2 Amendent-2006
• Konform mit Spezifikation SFPs MSA

Anwendung

• Gigabit-passive optische Netze (GPON)
• FTTx

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T 984,2 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Für mehr Transceivers GPON ONU SFP beziehen Sie bitte sich die auf folgende Form

Transceiver-Reihe GPON ONU (Daten RateTX-1.244G/RX-2.488G, Wellenlänge: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
