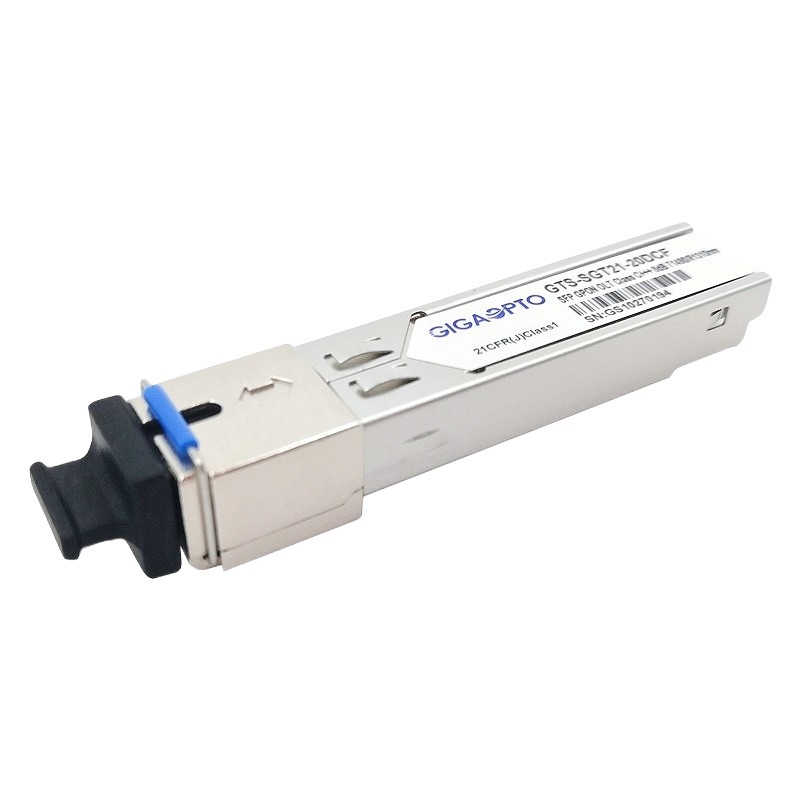

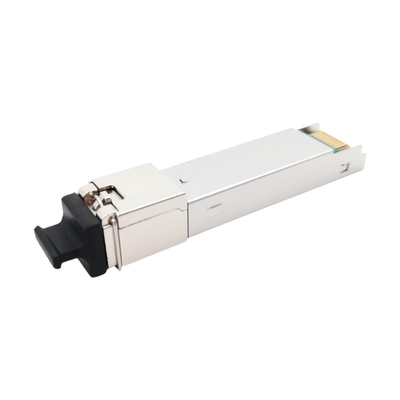

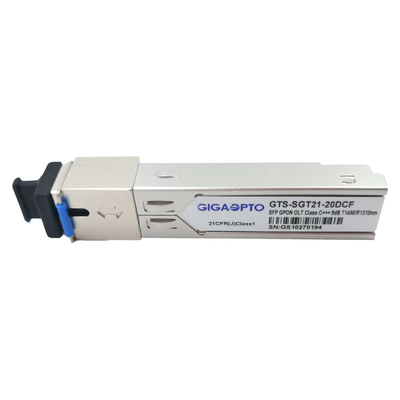

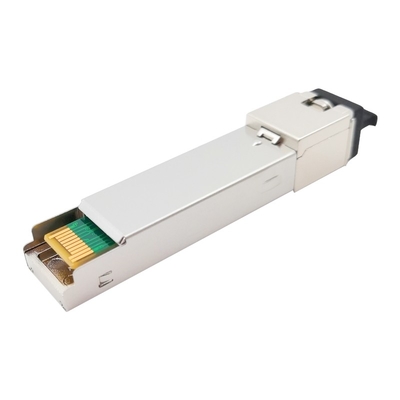

SFPs GPON OLT Energie-optische Module DDM der Transceiver-Klassen-D 8dBm TX

Energie 8dBmTransceiver-Modul-TeilnummerGTS-SGT21-20DCF GPON OLT SFP Klassen-D TX

Beschreibung

Diese Energie GPON OLT SFP 8dBm Tx ist voll mit Anforderungen Klasse D/C+++ IFU G.984.2 für optische Linie Anwendungen des Anschlusses (OLT) mit 1.244Gbps gegen den Strom und 2.488Gbps stromabwärts konform.

Dieses Verpackenmodul GPON D SFP besteht 1490nm aus Übermittler-, 1310nm Explosionmodus1.244gbps APD Empfänger des Ununterbrochenmodus 2.488Gbps DFB, Vorverstärkers und Verdrahtungshandbuch-Filters in einer hoch-integrierten optischen Unterbaugruppe. Es ist ein Laser-Produkt der Klasse 1, mit dem Iec 60825-1 und Iec 60825-2 einzuwilligen, und es ist MSA, die SFP, SFF-8472 und ROHS6 konform sind.

Spezifikation

Eigenschaften

• Asymetrische TX 2488Mbps/RX1244Mbps Anwendung der einzelnen der Faser bidirektionalen Datenverbindungen
• 1490nm Laser-Übermittler des Ununterbrochenmodus DFB und 1310nm Empfänger des Explosionmodus APD-TIA
• Kleines steckbares Paket des Form-Faktors mit SC-/UPCverbindungsstück
• Funktionierende Gehäusetemperatur Strecke: Werbung: -5°C~70°C, industriell: -40°C~85°C
• Einzelne Stromversorgung 3.3V
• Diagnoseüberwachungsschnittstelle Digital
• Funktion Digital-Explosion RSSI, zum des optischen Leistungspegels des Input zu überwachen
• Dateninput/output Schnittstelle LVPECL kompatible
• LVTTL-Übermittler-Sperrungssteuerung
• LVTTL-Übermittlerlaser-Störungswarnung
• Schnelles LVTTL-Empfänger Signal ermitteln Antwort des Anzeichens (Sd)
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Lasersicherheit der Klasse I Standard-IEC-60825 konform
• Befolgung RoHS6

Anwendung

• Gigabit-fähige passive optische Netze (GPON)

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T G.984.2 Änderung 1 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Typischer Anwendungs-Stromkreis

EEPROM-Gedächtnis-Karte

EEPROM Serien-Identifikations-Gedächtnis-Inhalt

Der optische Transceiver enthält ein EEPROM. Er bietet Zugang zu hoch entwickelten Identifizierungsinformationen, die des die Fähigkeiten Transceivers, die Standardschnittstellen, den Hersteller und andere Informationen beschreibt. Wenn das Serienprotokoll aktiviert ist, erzeugt der Wirt das Serientaktsignal (SCL, Umb. Def 1). Der positive Rand stoppt Daten in jene Segmente der EEPROM ab, die nicht das Schreiben geschützt innerhalb des SFP-Transceivers sind. Die Uhrdaten der fallenden Flanke vom SFP-Transceiver. Das Seriendatensignal (SDA, Umb. Def 2) ist für Seriendatenübertragung bidirektional. Der Wirt verwendet SDA in Verbindung mit SCL, um den Anfang und das Ende der Serienprotokollaktivierung zu markieren. Die Gedächtnisse werden als Reihe 8-Bit-Datenwörter organisiert, die einzeln oder der Reihe nach adressiert werden können.

Das Modul liefert Diagnoseinformationen über die anwesenden Betriebsbedingungen. Der Transceiver erzeugt diese Diagnosedaten durch Digital-Analog-Wandlung von internen Analogsignalen. Kalibrierung und Warnung/warnende Schwellendaten werden während der Gerätfertigung geschrieben. Leistungsaufnahmealle Überwachung, Sendeleistungsüberwachung, gegenwärtige Überwachung der Neigung, Versorgungs-Spg. Kontrollempfänger und Temperaturüberwachung werden eingeführt. Die Diagnosedaten sind rohe a-D-Werte und müssen in Einheiten der realen Welt unter Verwendung der Kalibrierungskonstanten umgewandelt werden, die in EEPROM-relativen Satznummern 56 - 95 Drahtan der serienbusadresse A2h gespeichert werden. Die digitalen Diagnosespezifischen Datenfelder der gedächtniskarte definieren als Folgen.

Einrichtungsinformationen - Gigaoptos Reihe GPON OLT SFP (DFB+APD TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nm Sc-Simplexbetrieb)
