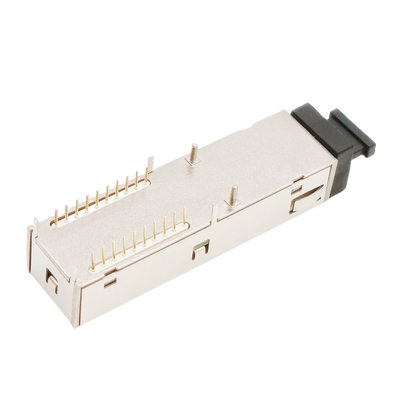

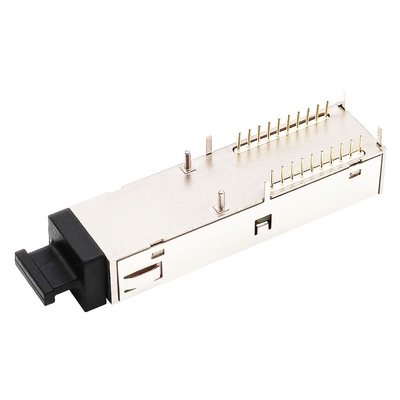

Transceiver SFF 2x10 der Klassen-B+ GPON ONU Behälter-Explosion TX 1310nm 1.244G RX 1490nm 2.488G Sc UPC

Klasse B+ ONU für GPON

Einzelne Faser bidirektionaler Verdrahtungshandbuch-Transceiver

1.244Gbps gegen den Strom und 2.488Gbps stromabwärts

100% volles kompatibles mit Mainstream-Wirts-Geräten

Beschreibung

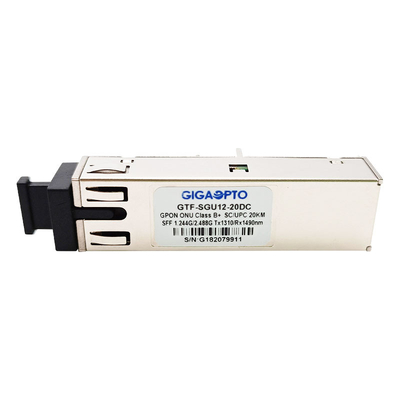

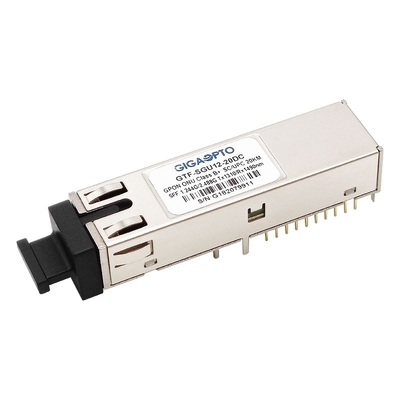

Dieses GTF-SGU12-20DC GPON ONU Behältertransceivermodul Klassen-B+ SFF 2x10 SCUPC ist für Anwendungen der niedrigen Kosten P2MP (Punkt zu Mehrpunkt) FTTx bestimmt. Es kann die Anwendung der Klasse B+ ODN voll Unterstützung, die durch den ITU-T G.984.2 Standard und das ITU-T G.984.2 Amendent-2006 spezifiziert wird.

Dieser Transceiver GPON ONU B+ wird vom kleinen Formfaktor 2x10 mit einem Behälterverbindungsstück Sc UPC verpackt.

Das Modul GPON ONU SFP besteht 1310nm ungekühltem DFB Laser-, InGaAs-Vorverstärker und aus einem Verdrahtungshandbuch-Filter in einer hoch-integrierten optischen Unterbaugruppe. Es überträgt 1.244Gbps an 1310nm im Explosionmodus und empfängt 2.488Gbps an 1490nm im Ununterbrochenmodus. Dieser Transceiver ist Laser-Produkt der Klasse 1, das mit dem Iec 60825-1 und Iec 60825-2 übereinstimmt, und es ist konformes ROHS-6.

Die metallische Paketgarantien ausgezeichneten EMS- und EMC-Eigenschaften, die total mit internationalen relevanten Standards übereinstimmt.

Digital-Diagnostikfunktionen sind-, wie in SFF-8472 spezifiziert, das Echtzeitüberwachung der Transceivertemperatur liefert, gegenwärtige Laser-Neigung, optische Energie verfügbar, empfingen optische Energie- und Transceiverversorgungsspannung.

Spezifikation

Einrichtungs-Informationen

Eigenschaften

• Bidirektionale Datenverbindungen der einzelnen Faser
• 1310nm DFB Laser-Übermittler und Empfänger 1490nm
• 1.244Gbps Einpunktbetriebgetriebe
• ununterbrochener Empfänger des Modus 2.488Gbps
• Paket SFF 2x10 mit optischer Schnittstelle bidirektionalen Sc-Behälters
• Einzelne Stromversorgung 3.3V
• Digital-Diagnosekontrollfunktion führte ein
• Interne Kalibrierung
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Lasersicherheit der Klasse I Standard-IEC-60825 konform
• Betriebstemperaturbereich: 0^OC ~+70oC oder -40^OC ~+85oC
• Befolgung RoHS6

Anwendung

• Gigabit-passive optische Netze (GPON)
• FTTX
• Andere Lichtleitstrecken

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T G.984.2 ein
• Willigt mit SFF-8472 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007

Paket-Entwurf

Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)

Für mehr Transceivers GPON ONU SFP beziehen Sie bitte sich die auf folgende Form

Transceiver-Reihe GPON ONU (Daten RateTX-1.244G/RX-2.488G, Wellenlänge: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
