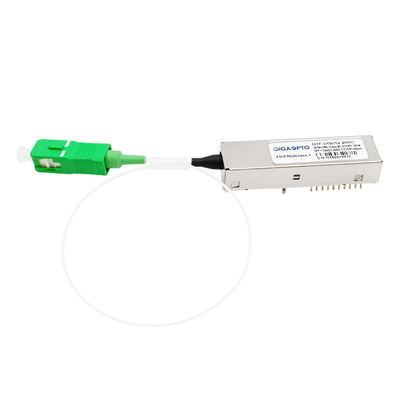

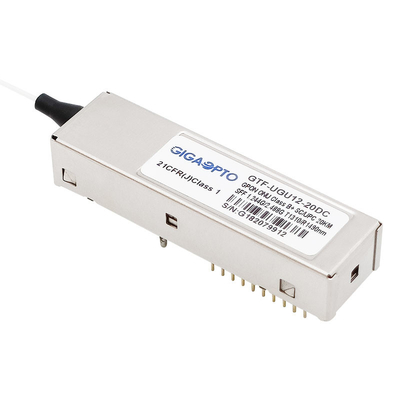

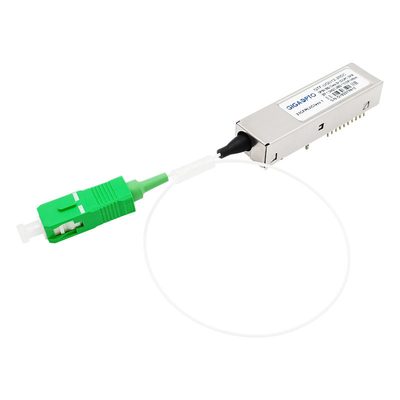

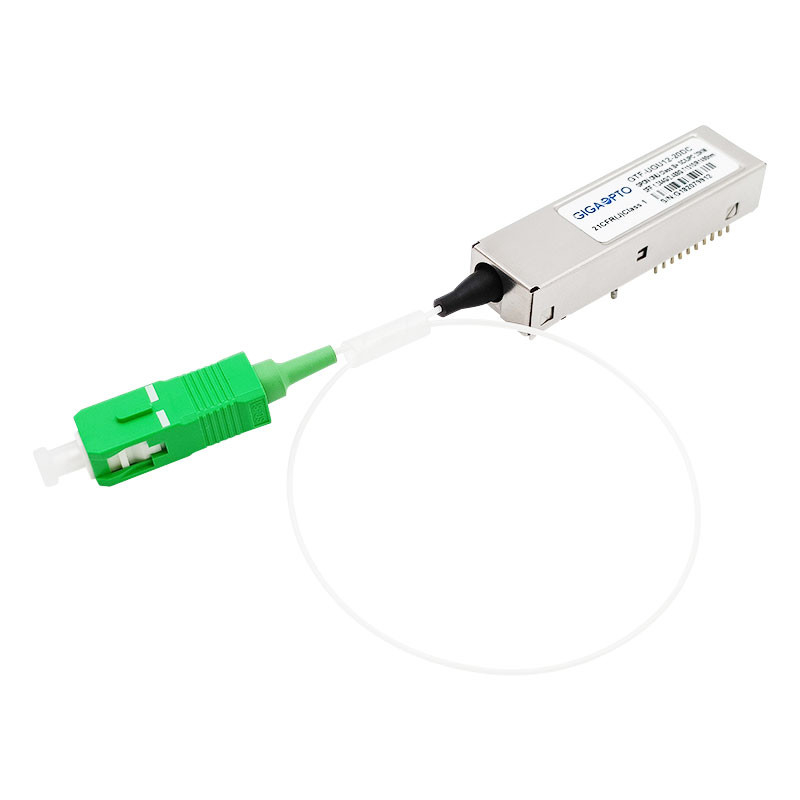

GPON ONU Ontario-Klasse B+ SFF 2x10 Zopf-Transceiver-Modul Sc UPC

Klasse B+ GPON ONU/ONT

Gesprengtes TX 1310nm 1.244G/RX 1490nm 2.488G

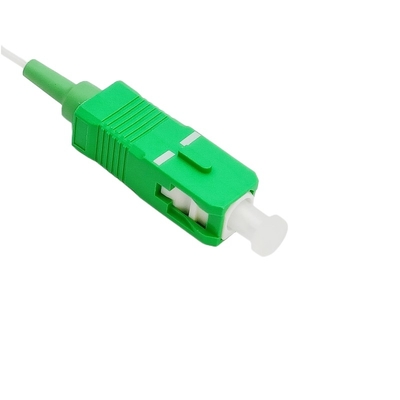

SC-/UPCzopf Verbindungsstück

RoHS-Befolgung

Beschreibung

Dieses GTF-UGU12-20DC Klasse B+ GPON ONU/ONT SFF 2x10 Zopf-Transceivermodul Sc UPC ist für Gigabit-fähiges passives optisches Getriebe des Netzes (GPON) bestimmt. Es kann die Anwendung der Klasse B+ ODN voll Unterstützung, die durch den ITU-T G.984.2 Standard und das ITU-T G.984.2 Amendent-2006 spezifiziert wird.

Der Transceiver GPON ONU/ONT SFP wird vom kleinen Formfaktor 2x10 mit Zopfbehälter Sc UPC verpackt.

Der Übermittlerabschnitt benutzt einen 1310nm DFB Laser und ein integrierter Schwerpunktshandbuchlaser-Fahrer, der entworfen ist, um sehr kleine Explosion durchzuführen, aktivieren Verzögerungszeit. Der Laser-Fahrer schließt auch digitalen APC- und Temperaturausgleichsstromkreis ein, die für das Halten des optischen Energie- und Löschungsverhältnisses der Produkteinführung benutzt werden, das über Temperatur konstant ist und das Altern.

Der Empfängerabschnitt benutzt eine integrierte Fotodiode und Vorverstärker 1490nm APD, die zusammen angebracht werden. Er hat die Funktion, die Empfänger Signal-ermittelten Status anzeigt (aktives Hoch). Ein integrierter Verdrahtungshandbuch-Koppler kann des Input 1490nm und Licht des Ertrages trennen Licht 1310nm.

Digital-Diagnostikfunktionen sind- verfügbar, wie in SFF-8472 spezifiziert.

Der optische Transceiver enthält ein EEPROM. Er bietet Zugang zu hoch entwickelten Identifizierungsinformationen, die des die Fähigkeiten Transceivers, die Standardschnittstellen, den Hersteller und andere Informationen beschreibt.

Spezifikation

Einrichtungs-Informationen

Eigenschaften

• Bidirektionale Datenverbindungen der einzelnen Faser
• 1310nm DFB Laser-Übermittler und Empfänger 1490nm
• 1.244Gbps Einpunktbetriebgetriebe
• ununterbrochener Empfänger des Modus 2.488Gbps
• Paket SFF 2x10 mit SC-/UPCzopf Verbindungsstück
• Einzelne Stromversorgung 3.3V
• Diagnoseüberwachungsschnittstelle Digital
• Stellen Sie TX-Einpunktbetriebsignal ermitteln Funktion zur Verfügung
• LVTTL-Übermittlerlaser-Störungswarnung
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Lasersicherheit der Klasse I Standard-IEC-60825 konform
• Befolgung RoHS6

Anwendung

• Gigabit-passive optische Netze (GPON)
• FTTX

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T G.984.2 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Paket-Entwurf

Für mehr Transceivers GPON ONU SFP beziehen Sie bitte sich die auf folgende Form

Transceiver-Reihe GPON ONU (Daten RateTX-1.244G/RX-2.488G, Wellenlänge: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
