Zopf Sc-Modul GPON ONU Klassen-B+ SFF 2x10 APC

Klasse B+ GPON ONU

Gesprengtes TX 1310nm 1.244G/RX 1490nm 2.488G

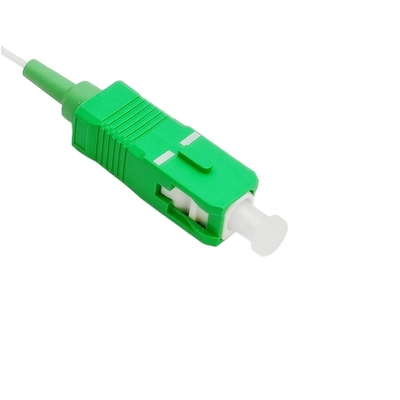

SC-/APCzopf Verbindungsstück

RoHS-Befolgung

Beschreibung

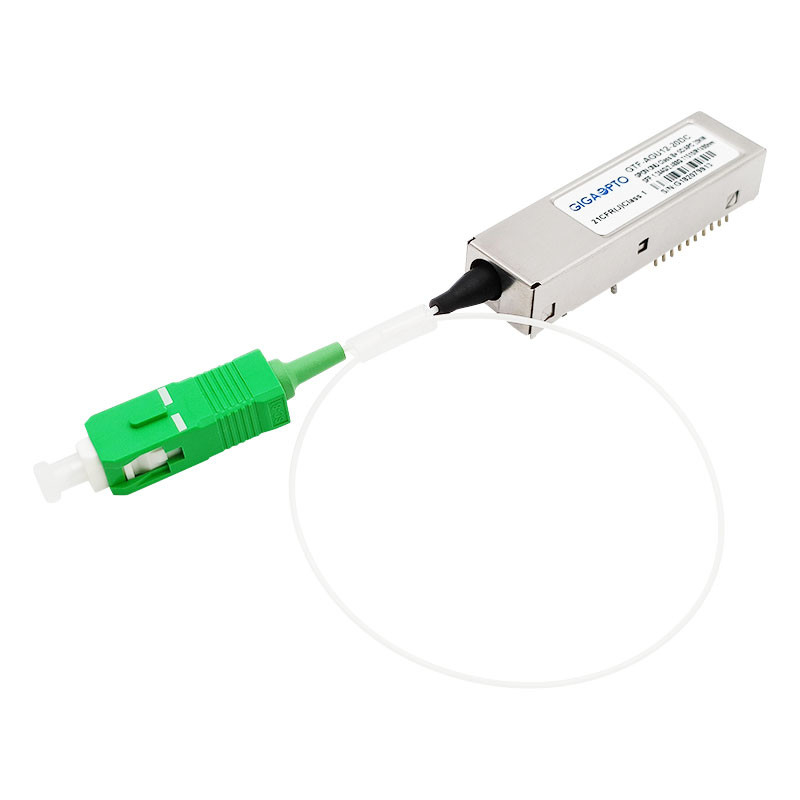

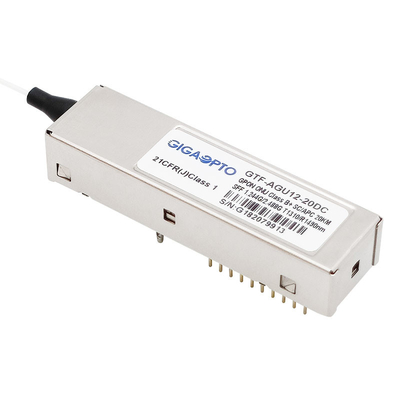

Gigaoptos GTF-AGU12-20DC Zopftransceivermodul Klassen-B+ GPON ONU SFF 2x10 SCAPC ist für Anwendungen der niedrigen Kosten P2MP FTTx bestimmt. Es kann die Anwendung der Klasse B+ ODN voll Unterstützung, die durch den ITU-T G.984.2 Standard und das ITU-T G.984.2 Amendent-2006 spezifiziert wird.

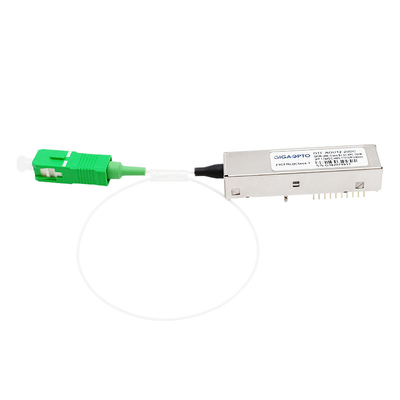

Der Transceiver GPON ONU wird vom kleinen Formfaktor 2x10 mit Zopfverbindungsstück Sc APC verpackt.

Das Modul besteht einem 1310nm ungekühlten DFB Laser, einem InGaAs-Vorverstärker und aus einem Verdrahtungshandbuch-Filter in einer hoch-integrierten optischen Unterbaugruppe. Es überträgt 1.244Gbps an 1310nm in Einpunktbetrieb und empfängt 2.488Gbps an 1490nm im ununterbrochenen Modus.

Das Modul liefert digitale Diagnoseinformationen seiner Betriebsbedingungen und Status, einschließlich Sendeleistung, gegenwärtige Laser-Neigung, Modultemperatur und Versorgungsspannung. Kalibrierung und Warnung/warnende Schwellendaten werden im internen Speicher (EEPROM) geschrieben und gespeichert.

Jedes Transceivermodul GPON SFP hat Stichprobenprüfung unter den meisten berühmten Marken von Routern, Schalter, Server durchgeführt.

Spezifikation

Einrichtungs-Informationen

Eigenschaften

• Bidirektionale Datenverbindungen der einzelnen Faser
• 1310nm DFB Laser-Übermittler und Empfänger 1490nm
• 1.244Gbps Einpunktbetriebgetriebe
• ununterbrochener Empfänger des Modus 2.488Gbps
• Paket SFF 2x10 mit SC-/APCzopf Verbindungsstück
• Einzelne Stromversorgung 3.3V
• Diagnoseüberwachungsschnittstelle Digital
• Stellen Sie TX-Einpunktbetriebsignal ermitteln Funktion zur Verfügung
• LVTTL-Übermittlerlaser-Störungswarnung
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Lasersicherheit der Klasse I Standard-IEC-60825 konform
• Befolgung RoHS6

Anwendung

• Gigabit-passive optische Netze (GPON)
• FTTX

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T G.984.2 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Paket-Entwurf

Für mehr Transceivers GPON ONU SFP beziehen Sie bitte sich die auf folgende Form

Transceiver-Reihe GPON ONU (Datenrate TX-1.244G/RX-2.488G, Wellenlänge: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
