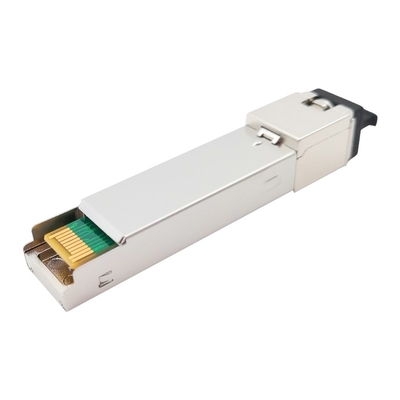

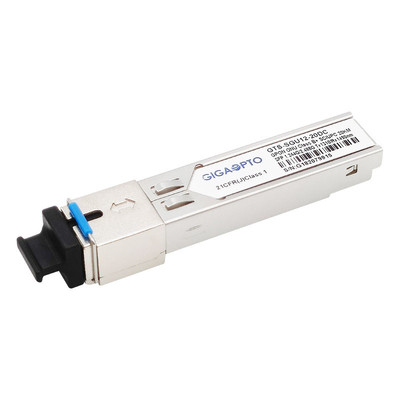

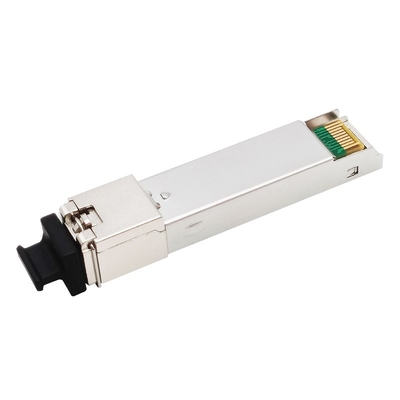

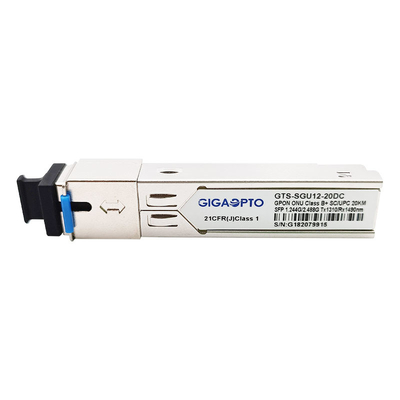

Transceiver TX1.244G/RX2.488G 1310nm TX 1490nm RX ONU Ontario-Klassen-B+ GPON SFP Sc UPC 20km DDM

Transceiver-Modul TX1.244G/RX2.488G (1310nm_TX/1490nm_RX, Sc UPC, 20Kilometer DDM) der Klassen-B+ GPON ONU/ONT SFP

Beschreibung

Dieses GTS-SGU12-20DC Klasse B+ GPON ONU/ONT SFP Transceivermodul Sc UPC ist für Anwendungen der niedrigen Kosten P2MP FTTx bestimmt. Es kann die Anwendung der Klasse B+ ODN voll Unterstützung, die durch den ITU-T G.984.2 Standard und das ITU-T G.984.2 Amendent-2006 spezifiziert wird.

Die Senderbaugruppe benutzt eine DFB-Laserdiode und ist mit IEC60825 völlig konform und CDRH klassifizieren 1 Augensicherheit. Sie enthält APC-Funktionen, einen Temperaturausgleichsstromkreis, um Befolgung der Anforderung G.984.2 am Funktionieren sicherzustellen

Temperatur, Dateneingaben und Wechselstrom- oder DC-Koppelungsstromkreis.

Der Empfängerabschnitt benutzt ein hermetisches verpacktes APD-TIA (APD mit Transwiderstandverstärker) und einen Begrenzungsverstärker. Das APD wandelt optische Energie in elektrisches gegenwärtiges um und der Strom wird zur Spannung durch den Transwiderstandverstärker umgewandelt. Die differenzialen DATEN- und /DATA-CML Datensignale werden durch den Begrenzungsverstärker produziert. Das APD-TIA ist Wechselstrom, der zum Begrenzungsverstärker durch einen Tiefpassfilter verbunden wird.

Digital-Diagnostikfunktionen sind-, wie in SFF-8472 spezifiziert, das Echtzeitüberwachung der Transceivertemperatur liefert, gegenwärtige Laser-Neigung, optische Energie verfügbar, empfingen optische Energie- und Transceiverversorgungsspannung.

Jedes Transceivermodul GPON SFP hat Stichprobenprüfung unter den meisten berühmten Marken von Routern, Schalter, Server durchgeführt.

Spezifikation

Einrichtungs-Informationen

Eigenschaften

• Bidirektionale Datenverbindungen der einzelnen Faser
• 1310nm DFB Laser-Übermittler und super--TIA Empfänger 1490nm
• 1.244Gbps Einpunktbetriebgetriebe
• ununterbrochene Empfänger-Datenrate des Modus 2.488Gbps
• Paket SFPs 2x10 mit SC-/UPCbehälter-Verbindungsstück
• Einzelne Stromversorgung 3.3V
• Diagnoseüberwachungsschnittstelle Digital
• Dateninput/output Schnittstelle LVPECL kompatible
• Stellen Sie TX-Einpunktbetriebsignal ermitteln Funktion zur Verfügung
• LVTTL-Übermittlerlaser-Störungswarnung
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Lasersicherheit der Klasse I Standard-IEC-60825 konform
• Befolgung RoHS6

Anwendung

• Gigabit-passive optische Netze (GPON)
• FTTX

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T 984,2 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Paket-Entwurf

Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)

Für mehr Transceivers GPON ONU SFP beziehen Sie bitte sich die auf folgende Form

Transceiver-Reihe GPON ONU (Daten RateTX-1.244G/RX-2.488G, Wellenlänge: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
