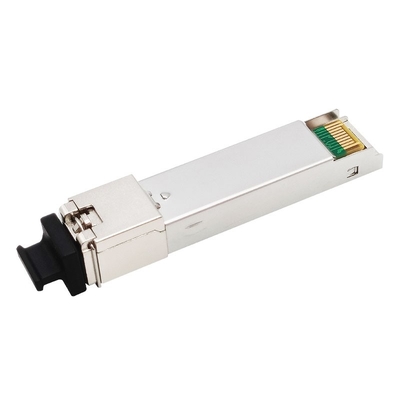

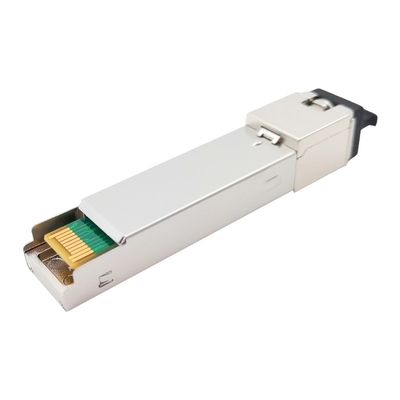

Generischer Transceiver-Modul SMF 1310nm 1490nm der Klassen-B+ ONU GPON SFP Optikstecker DDM Sc APC

Transceiver Sc APC der Klassen-B+ GPON ONU SFP Behälter

1.244Gb/s gegen den Strom und 2.488Gbps stromabwärts

RoHS-6 konform

Beschreibung

Gigaoptos Hochleistung GPON ONU Transceivermodul GTS-PGU12-20DC Klasse B+ SFP ist für Anwendungen P2MP FTTx bestimmt. Es kann die Anwendung der Klasse B+ ODN voll Unterstützung, die durch den ITU-T G.984.2 Standard und das ITU-T G.984.2 Amendent-2006 spezifiziert wird.

Es wird im SFP-Paket mit einem einzelnen SC-/APCbehälterverbindungsstück geliefert.

Das Modul besteht einem 1310nm ungekühlten DFB Laser, einem InGaAs-Vorverstärker und aus einem Verdrahtungshandbuch-Filter in einer hoch-integrierten optischen Unterbaugruppe. Es überträgt 1.244Gbps an 1310nm in Einpunktbetrieb und empfängt 2.488Gbps an 1490nm im ununterbrochenen Modus.

Digital-Diagnosefunktionen sind verfügbar, wie in SFF-8472 spezifiziert.

Spezifikation

Einrichtungs-Informationen

Eigenschaften

• SFP-Paket mit Sc-Behälter
• 1.244Gbps, 1310nm Einpunktbetrieb-Übermittler
• 2.488Gbps, ununterbrochener Empfänger des Modus-1490nm
• Ungekühlter DFB Laser und hoher Empfindlichkeits-Detektor APD
• Klasse 1 FDA und IEC60825-1 Lasersicherheit konform
• Funktionierende Gehäusetemperatur: Standard: Industrie 0℃~+70℃/: -40℃~+85℃
• Konform mit ITU-T G.984.2 und G.984.2 Amendent-2006
• Konform mit Spezifikation SFPs MSA

Anwendung

• Gigabit-passive optische Netze (GPON)
• FTTx

Standards

• Willigt mit SFP-Multi-Quellvereinbarung (MSA) SFF-8074i ein
• Willigt mit ITU-T 984,2 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 überein und 1040,11 außer Abweichungen gemäß Laser bemerken Nr. 50- vom 24. Juni 2007
• Willigt mit SFF-8472 ein
• Kompatibel mit TR-NWT-000870 4,1 ESD Empfindlichkeitsklassifikation Class2.
• Kompatibel mit Telcordia GR-468-CORE

Paket-Entwurf

Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)

Für mehr Transceivers GPON ONU SFP beziehen Sie bitte sich die auf folgende Form

Transceiver-Reihe GPON ONU (Daten RateTX-1.244G/RX-2.488G, Wellenlänge: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
