Produktdetails:
|
| Produkt-Kategorie: | PON-Modul | Art: | XGPON ONU |
|---|---|---|---|
| Verpacken/Klasse: | SFP+/N2a | Daten-klassig: | Tx_2.488G /Rx_ 9.953G |
| Wellenlänge (TX/RX): | 1270nm/1577nm | Komponenten: | DFB/APD |
| Verbindungsstück: | SC-/UPCbehälter | DDM: | Gestützt |
| Schlüsselwörter: | Transceiver-Modul XGPON ONU N2a SFP+ | ||
| Hervorheben: | Generischer Transceiver GPON SFP,Transceiver N2a GPON SFP,SFP+ XGPON ONU |
||

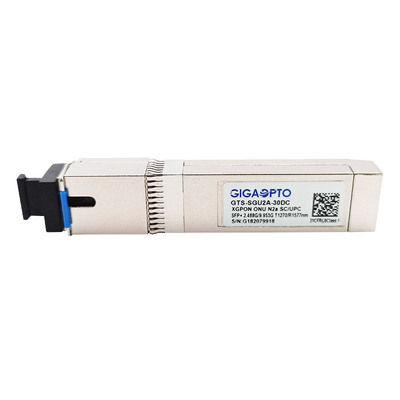

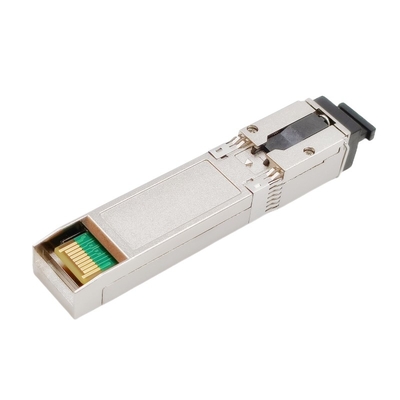

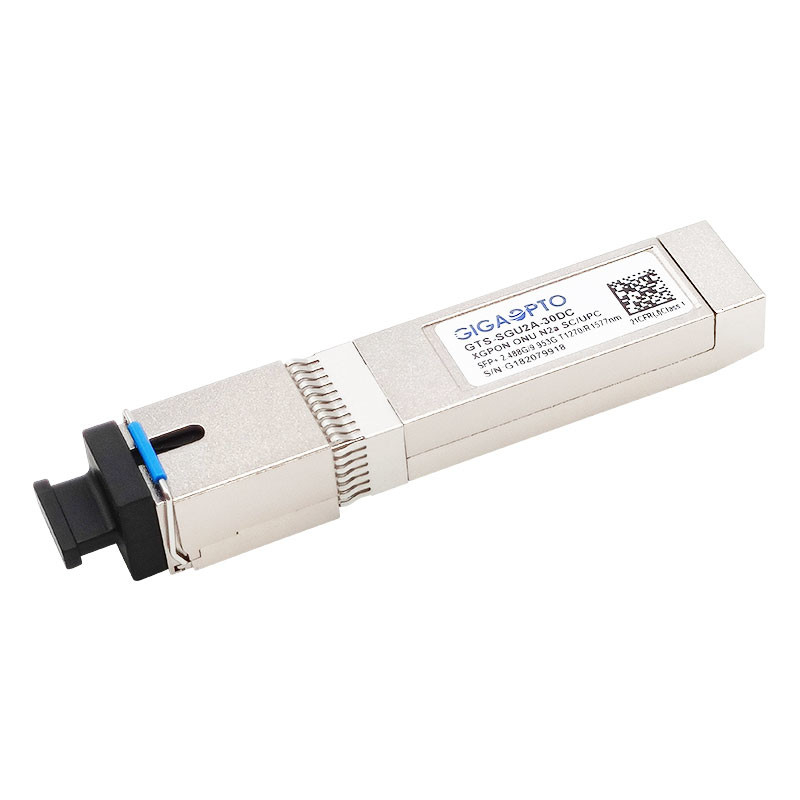

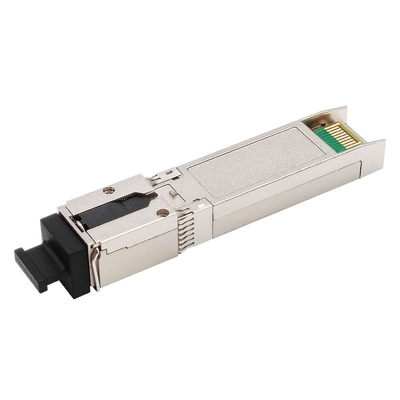

Transceiver XGPON ONU SFP+
Konform mit ITU-TG.987.2 XGPON N2a Klasse
Einzelner Faser bidi Transceiver
2.48832Gb/s gegen den Strom und 9.95328Gb/s stromabwärts
RoHS, CER, FCC, ERREICHEN konformes
Beschreibung
Der des Gigaoptos GTS-SGU2A-30DC XGPON ONU N2a SFP+ Transceiver ist für Punkt-zu-Mehrpunkt Faser (P2MP) zu den Anwendungen des Ausgangs- (FTTH), Geschäfts- oder Beschränkungs(FTTx) mit 9.95328Gbps in abwärts gerichtetem und 2.48832Gbps in aufwärts gerichtetem bestimmt. Es ist ein Hochleistungsmodul für einzelne Faserkommunikationen, indem es Übermittler des Explosionmodus 1270nm und Empfänger des Ununterbrochenmodus 1577nm verwendet.
Der Übermittlerabschnitt benutzt einen 1270nm DFB Laser und ist ein Laser der Klasse 1, der entsprechend internationaler Sicherheitsnorm IEC-60825-1 konform ist. Der Empfänger, den Abschnitt einen integrierten Vorverstärker des Detektors 1577nm (IDP) anbrachte in einen optischen Titel benutzt und eine Begrenzungsschnittstelle des Nachverstärkers IC.CML wird für differenzialen Input und Ertrag benutzt. Eine LVTTL-Logik und -Antriebssteuerung vereinfacht Schnittstelle zum externen Schaltkreis.
Es ist mit Standards SFP+ MSA, SFF-8432, SFF-8472 und RoHS völlig konform.
Spezifikation
| Marke | Generisch | Formularart | SFP+ |
| Art | XGPON ONU | Gebissene Geschwindigkeit (Gbps) | 2.488G/9.953G |
| Getriebe | 20km | Verbindungsstück | SC UPC |
| Produkt-Kategorie | PON SFP | Diagnose | Gestützt |
| Klasse | N2a | Funktionierende Gehäusetemperatur | Standard: - 5 zu 70°C |
| Garantie-Zeit | 3 Jahre | Industriell: -40~85°C | |
| Datenrate TX | 2.488Gbps | Datenrate RX | 9.953Gbps |
| Wellenlänge (TX) | 1270nm | Wellenlänge (RX) | 1577nm |
| Verlustleistung | <1> | Gesamtangebot gegenwärtig | <450ma> |
| Übermittler-Art | DFB Laser | Empfänger-Art | APD-TIA |
| TX-Spitzenleistung | 4~9dBm | Rx-Empfindlichkeit | < -28=""> |
| Löschungs-Verhältnis | >8.2dB | Überlastung | >-8dBm |
| Protokolle | XG-PON | ||
Einrichtungs-Informationen
| Fach. Nein | Spezifikationen | |||||
| Paket | Datenrate | P_DOWN | LOS/SD | Temp. | Reichweite | |
| (Gbps) | (Pin 9) | (Pin 8) | (°C) | (Kilometer) | ||
| GTS-SGU2A-30DCJ | SFP+ | Tx 2,488/Rx 9,953 | Mit | Sd | -5~70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Tx 2,488/Rx 9,953 | Ohne | Sd | -5~70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Tx 2,488/Rx 9,953 | Mit | Sd | -40~85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Tx 2,488/Rx 9,953 | Ohne | Sd | -40~85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Tx 2,488/Rx 9,953 | Mit | LOS | -5~70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Tx 2,488/Rx 9,953 | Ohne | LOS | -5~70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Tx 2,488/Rx 9,953 | Mit | LOS | -40~85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Tx 2,488/Rx 9,953 | Ohne | LOS | -40~85 | 20 |
Eigenschaften
Anwendung
Standards
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
