Produktdetails:
|
| Produkt-Kategorie: | Transceiver PON SFP | Art: | XGS-PON ONU |
|---|---|---|---|
| Protokoll: | XGS-PON | Verpacken: | SFP+ |
| Datenrate: | Tx 9,953/Rx 9,953 | Wellenlänge (TX/RX): | 1270nm/1577nm |
| Verbindungsstück: | SC/UPC | Schlüsselwörter: | XGS-PON ONU SFP+ Transceiver-Modul |
| Hervorheben: | Transceiver 9.953Gbps GPON SFP,Transceiver 1270nm GPON SFP,XGS PON |
||

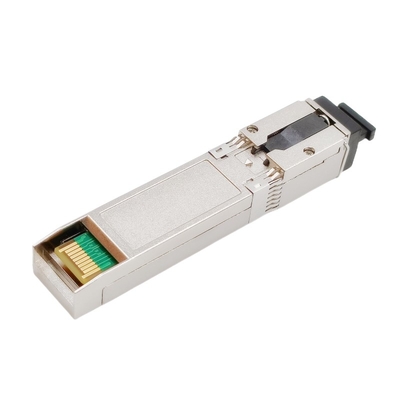

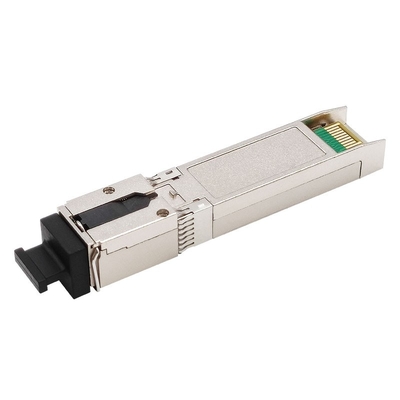

XGS-PON ONU optisches Modul Transceiver-SFP+
Konform mit ITU-TG.9807.1
Einzelne Faser bidirektionaler Transceiver
Aufwärts u. abwärts gerichtete Bitgeschwindigkeit symmetrischen 9.953Gb/s
RoHS, CER, FCC, REICHWEITE
Beschreibung

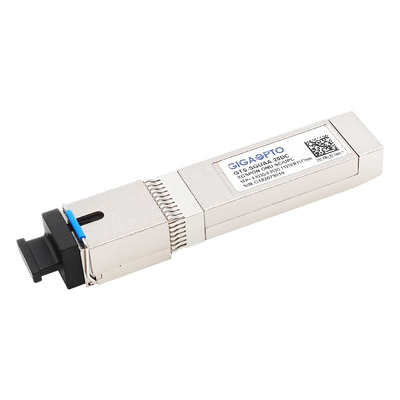

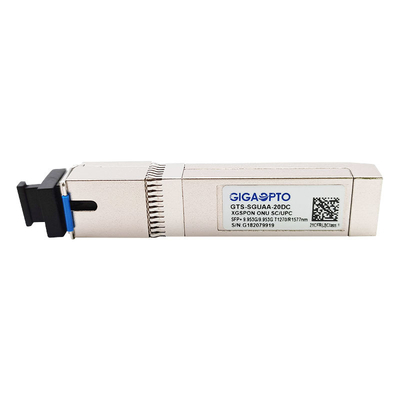

Gigaoptos GTS-SGUAA-20DC XGS-PON ONU Transceivermodul ist für die optische Netzeinheit (ONU) von XGS-PON Anwendungen mit 9.953Gbps in abwärts gerichtetem und 9.953Gbps in aufwärts gerichtetem bestimmt.
Es setzt einen Empfänger Ununterbrochenmodus 1577nm Downlink ADP/TIA und einen Uplinkübermittler Explosionmodus 1270nm DFB ein.
Es wird in einem schroffen stirbt Paket der Form SFP+ mit einem optischen Behälterverbindungsstück SC/UPC und ist entworfen, über den Handels- und industriellen Temperaturspannen zu funktionieren untergebracht. Der Transceiver erfordert eine einzelne Stromversorgung 3.3V. Es ist Klasse FDAs 21CFR1040.10 und Iecs 60825-2 ich konforme Lasersicherheit und trifft die EWG richtungweisendes 2002/95/EC für RoHS-Befolgung.
Spezifikation
| Produkt-Name | XGS-PON ONU SFP | Formularart | SFP+ |
| Art | XGS-PON ONU | Datenrate (Gbps) | Tx9.953G/Rx9.953G |
| Max Fiber Link | 20km | Verbindungsstück-Art | Behälter Sc UPC |
| Produkt-Kategorie | PON SFP | Digital-Diagnose | errichtet in der Nichterfüllung |
| Kompatible Marke | Generisch | Funktionierende Gehäusetemperatur | Werbung: 0 zu 70°C |
| Garantie-Zeit | 3-jährig | Industriell: -40~85°C | |
| Datenrate TX | 9.953Gbps | Datenrate RX | 9.953Gbps |
| Wellenlänge (TX) | 1270nm | Wellenlänge (RX) | 1577nm |
| Leistungsaufnahme | <1> | Gesamtangebot gegenwärtig | <450ma> |
| Übermittler | DFB Laser | Empfänger | APD |
| TX-Energie (dBm) | 4~9dBm | Rx-Empfindlichkeit | < -28=""> |
| Löschungs-Verhältnis | >6.0dB | Überlastung | >-8dBm |
| Protokolle | SFF-8074i, SFF 8472, RoHS, ITU-T G.9807 | ||
Einrichtungs-Informationen
| Fach. Nein | Spezifikationen | |||||
| Paket | Datenrate | P_DOWN | LOS/SD | Temp. | Reichweite | |
| (Gbps) | (Pin 9) | (Pin 8) | (°C) | (Kilometer) | ||
| GTS-SGUAA-20DCJ | SFP+ | Tx 9,953/Rx 9,953 | Mit | Sd | -5~70 | 20 |
| GTS-SGUAA-20DCK | SFP+ | Tx 9,953/Rx 9,953 | Ohne | Sd | -5~70 | 20 |
| GTS-SGUAA-20DIJ | SFP+ | Tx 9,953/Rx 9,953 | Mit | Sd | -40~85 | 20 |
| GTS-SGUAA-20DIK | SFP+ | Tx 9,953/Rx 9,953 | Ohne | Sd | -40~85 | 20 |
| GTS-SGUAA-20DCM | SFP+ | Tx 9,953/Rx 9,953 | Mit | LOS | -5~70 | 20 |
| GTS-SGUAA-20DCN | SFP+ | Tx 9,953/Rx 9,953 | Ohne | LOS | -5~70 | 20 |
| GTS-SGUAA-20DIM | SFP+ | Tx 9,953/Rx 9,953 | Mit | LOS | -40~85 | 20 |
| GTS-SGUAA-20DIN | SFP+ | Tx 9,953/Rx 9,953 | Ohne | LOS | -40~85 | 20 |
Eigenschaften
Anwendung
Standards
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
