Transceiver-Modul Huaweis OM5270S-D2SW GPON SFP kombiniertes OLT SFP+ Transceiver-XGPON

Kombiniertes OLT Transceiver-Modul SFPs GPON/XGPON

Huawei OM5270S-D2SW kompatibel

Beschreibung

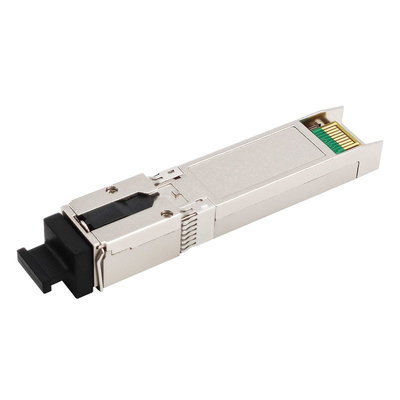

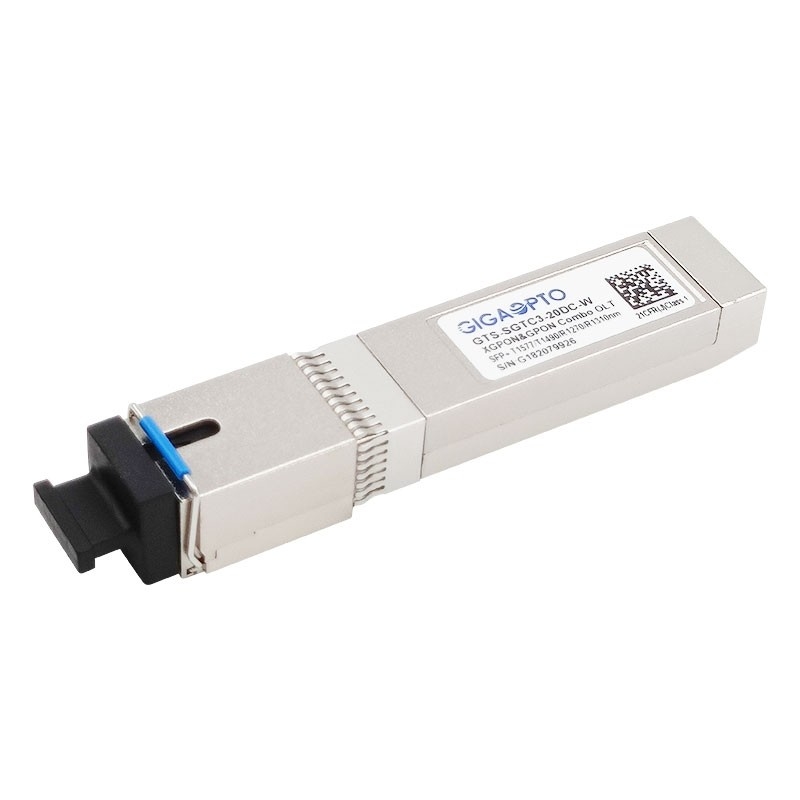

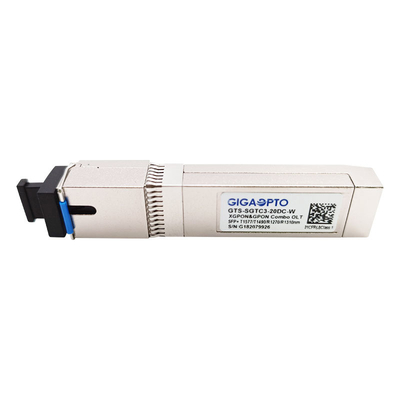

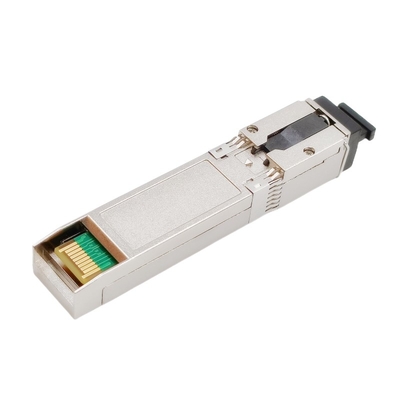

Das GTS-SGTC3-20DC-W ist eine Kombination optischen Transceivers XGPON OLT und GPON OLT in einem SFP+ Verpacken. Es ist entworfen, um das neue ITU-T G.987.2 XG-PON und die Spezifikationen des Vermächtnisses ITU-T G.984.2 GPON über einer einzelnen Faser über die grobe Wellenabteilungsmehrkanalausrüstung zu stützen.

Für XGPON setzt es einen abwärts gerichteten Übermittler Modus 1577nm EML CW ein, der gegen den Strom an 9.953Gb/s funktionieren und einen Empfänger des Einpunktbetriebs 1270nm APD/TIA, der an 2.488Gb/s. funktioniert.

Für GPON setzt es einen abwärts gerichteten Übermittler Modus 1490nm DFB CW ein, der gegen den Strom an 2.488Gb/s funktionieren und einen Empfänger des Einpunktbetriebs 1310nm APD/TIA, der an 1.244Gb/s. funktioniert.

Es ist entworfen, um über der Handelstemperaturspanne von 0 zu 70°C. zu funktionieren.

Das GTS-SGTC3-20DC-N ist entworfen, um bis 32 Teilnehmer über Abständen von bis 20km zu stützen. Es ist Klasse FDAs 21CFR1040.10 und Iecs 60825-2 ich konforme Lasersicherheit und trifft die EWG richtungweisendes 2002/95/EC für RoHS-Befolgung. Der Transceiver ist ESD-Safe, wenn er entsprechend IEC61000-4-2 geprüft wird. Das Gerät stimmt mit (US) FCC-Klasse B, (Europa-) CER Klasse B. überein.

Spezifikation

Produkt-Eigenschaften

• Heißes steckbares
• Viererkabel-Richtungsdatenübertragung der einzelnen Faser
• XGPON: 9.953Gb/s stromabwärts und 2.488Gb/s gegen den Strom
• GPON: 2.488Gb/s stromabwärts und 1.244Gb/s gegen den Strom
• XGPON: 1577nm Laser-Übermittler des Ununterbrochenmodus EML und 1270nm Empfänger des Explosionmodus APD-TIA
• GPON: 1490nm Laser-Übermittler des Ununterbrochenmodus DFB und 1310nm Empfänger des Explosionmodus APD-TIA
• funktionierende Gehäusetemperatur: Standard: 0 zu +70°C
• +3.3V DC-Stromversorgung
• SFP+, das mit Optikstecker SC-/UPCbehälters verpackt
• 2-drahtige Schnittstelle für integrierte Digital-Diagnoseüberwachung
• Digital, die Signal-Stärke-Anzeichen (RSSI, empfangen)
• Niedrige EMS und ausgezeichneter ESD-Schutz
• Class1 Lasersicherheit Standard-IEC-60825 konform
• RoHS-Befolgung

Anwendung

• 10 Gigabits greifen auf Netze zu
• FTTH
• FTTB
• FTTC
• XG-PON und GPON kombinierte Zugangsnetze

Standard

• Willigt mit SFF-8431/SFF-8432 ein
• Willigt mit SFF-8472 ein
• Willigt mit ITU-T G.987.2 u. G.984.2 ein
• Willigt mit Teil 15, Klasse B FCC 47 CFR ein
• Mit FDA stimmt 21 CFR 1040,10 und 1040,11 außer Abweichungen gemäß Laser-Mitteilung No.50 vom 24. Juni 2007 überein
