Produktdetails:
|
| Produkt-Name: | Kombinierter OLT Transceiver XGPON/XGSPON | Anwendung: | XGPON U. XGSPON |
|---|---|---|---|
| Datenrate (Gbps): | XGSPON-TX 9,953 RX9.953 RX 2,488, XGPON-TX 9,953 RX 2,488 | TX-Wellenlänge: | XGSPON-1577nm, XGPON-1490nm |
| RX-Wellenlänge: | XGSPON/XGPON-1270nm | Komponente: | EML+APD |
| Garantie: | 3-jährig | Schlüsselwörter: | Kombiniertes OLT Transceiver-Modul XGPON u. XGSPON |
| Hervorheben: | Transceiver OLT SFP+,Transceiver 22PIN SFP+,Huawei XGPON |
||

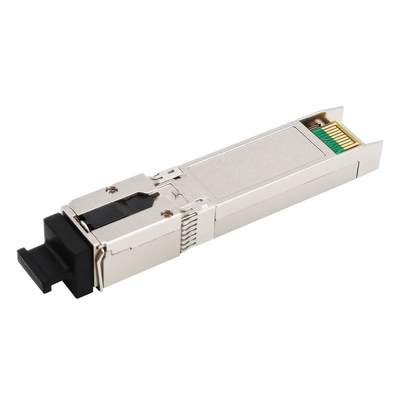

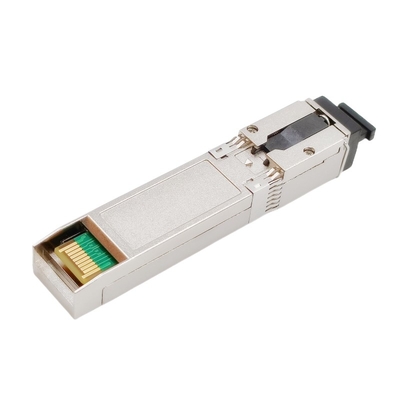

Huawei XGPON u. kombiniertes OLT SFP+ 2x11 22PIN TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G Transceiver-Modul XGSPON
Beschreibung

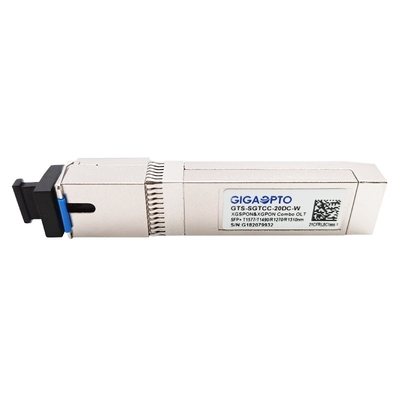

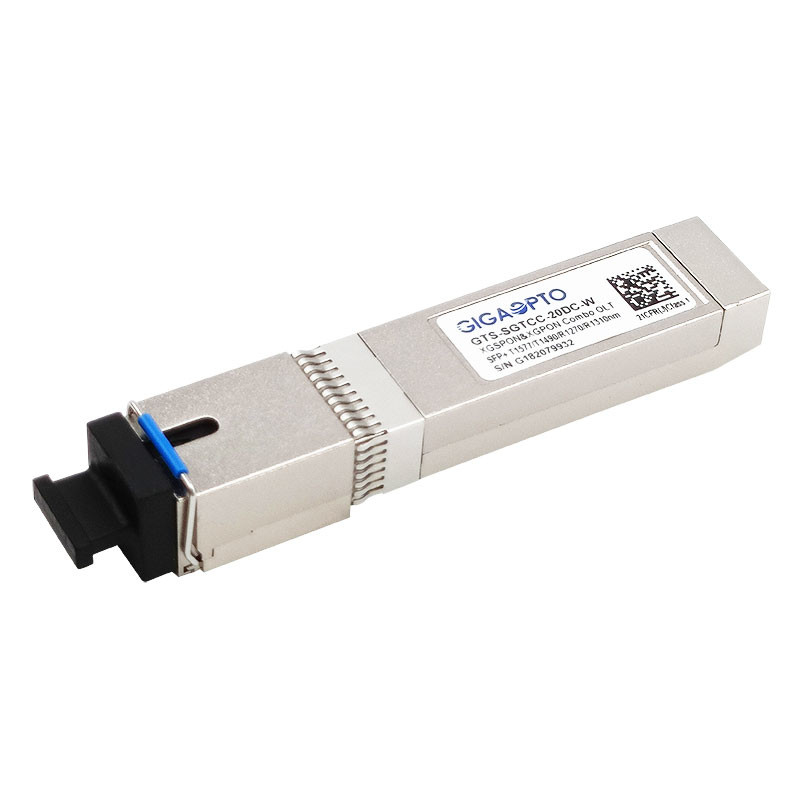

Gigaoptos GTS-SGTCC-20DC-W XGS-PON&XGPON/GPON kombiniertes OLT ist mit GPON OLT B+ und XGSPON&XGPON OLT N1 kompatibel.
Es besteht einem Ununterbrochenmodusübermittler 1577nm 10Gbps mit EML Laser, einem Explosionmodusempfänger 1270nm 10Gbps/2.5Gbps mit APD-TIA, einem Ununterbrochenmodusübermittler 1490nm 2.5Gbps mit DFB Laser und aus einem Explosionmodusempfänger 1310nm 1.25G mit APD-TIA. Es ist SFP+-Formfaktor, unter Verwendung der Handelstemperaturspannen BIDI SC/UPC Receptacle.Its von 0 zu 70°C.
Eigenschaften
Funktionieren u. Lagerbedingungen
| Parameter | Einheit | Min. | Typisch | Maximum. |
| Lagertemperatur | °C | -40 | 85 | |
| Funktionierender Fall Temp | °C | 0 | 70 | |
| Speicherfeuchtigkeit | % | 5 | 90 | |
| Funktionierende relative Luftfeuchtigkeit | % | 5 | 85 | |
| Stromversorgungs-Spannung | V | 3,135 | 3,3 | 3,465 |
| Leistungsaufnahme | W | 2,8 | ||
| Schaden-Schwelle für Empfänger | dBm | -3 | ||
| Bitgeschwindigkeit für Tx 1577nm | Gbps | 9,953 | ||
| Bitgeschwindigkeit für Rx 1270nm | Gbps | 2,488 | 9,953 | |
| Bitgeschwindigkeit für Tx 1490nm | Gbps | 2,488 | ||
| Bitgeschwindigkeit für Rx 1310nm | Gbps | 1,244 | ||
Eigenschaften
Alle Leistung wird an der ganzen Betriebstemperatur und an den Bedingungen spezifiziert.
| Parameter | Einheit | Min. | Typisch | Maximum. | |||
| Übermittler XGSPON1577nm 9.953G | |||||||
| Zentrale Wellenlänge TX | Nanometer | 1575 | 1577 | 1580 | |||
| Spektralbreite (- 20dB) | Nanometer | 1 | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | DB | 30 | |||||
| Gestartete Energie XGSPON Durchschnitt (N1 BOL) |
dBm | 2,5 | 5 | ||||
| Gestartete Energie XGSPON Durchschnitt (N1 EOL) |
dBm | 2 | 5 | ||||
| Gestartete Mittelenergie (TX weg) | dBm | -39 | |||||
| Löschungs-Verhältnis | DB | 8,2 | |||||
| Optische Rückflussdämpfungs-Toleranz | DB | 15 | |||||
| XGSPON-Übermittler 20km Faser-Streuungs-Strafe |
DB | 1 | |||||
| Übermittler-Maske (PRBS231-1@9.953G) |
Konform mit ITU-T G.9807.1 | ||||||
| Übermittler XGPON 1577nm 9.953G | |||||||
| Zentrale Wellenlänge TX | Nanometer | 1575 | 1577 | 1580 | |||
| Spektralbreite (- 20dB) | Nanometer | 1 | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | DB | 30 | |||||
| Gestartete Energie XGPON Durchschnitt (N1 BOL) |
dBm | 2,5 | 6 | ||||
| Gestartete Energie XGPON Durchschnitt | dBm | 2 | 6 | ||||
| (N1 EOL) | |||||||
| Gestartete Mittelenergie (TX weg) | dBm | -39 | |||||
| Löschungs-Verhältnis | DB | 8,2 | |||||
| Optische Rückflussdämpfungs-Toleranz | DB | 15 | |||||
| XGPON-Übermittler 20km Faser-Streuungs-Strafe |
DB | 0,5 | |||||
| Übermittler-Maske (PRBS231-1@9.953G) |
Konform mit ITU-T G.987.2 | ||||||
| Empfänger XGSPON 1270nm 9.953G | |||||||
| Empfangen Sie Wellenlänge | Nanometer | 1260 | 1270 | 1280 | |||
| Empfindlichkeit (N1 BOL) (PRBS231-1@9.953G, ER=8.2, BRUSTBEEREN<10- 3=""> |
dBm | -26,5 | |||||
| Empfindlichkeit (N1 EOL) (PRBS231-1@9.953G, ER=8.2, BRUSTBEEREN<10- 3=""> |
dBm | -26 | |||||
| Überlastung (N1) | dBm | -4 | |||||
| Erholungszeit | ns | 100 | |||||
| Sd erklären Niveau | dBm | -29 | |||||
| Sd De-erklären Niveau | dBm | -45 | |||||
| Sd-Hysterese | DB | 0,5 | 6 | ||||
| Empfänger XGPON 1270nm 2.488G | |||||||
| Empfangen Sie Wellenlänge | Nanometer | 1260 | 1270 | 1280 | |||
| Empfindlichkeit (N1 BOL) (PRBS223-1@2.488G, ER=8.2, BRUSTBEEREN<10- 4=""> |
dBm | -28 | |||||
| Empfindlichkeit (N1 EOL) (PRBS223-1@2.488G, ER=8.2, BRUSTBEEREN<10- 4=""> |
dBm | -27,5 | |||||
| Überlastung (N1) | dBm | -6 | |||||
| Sd erklären Niveau | dBm | -29 | |||||
| Sd De-erklären Niveau | dBm | -45 | |||||
| Sd-Hysterese | DB | 0,5 | 6 | ||||
| Parameter | Einheit | Min. | Typisch | Maximum. |
| Übermittler GPON 1490nm 2.488G | ||||
| Zentrale Wellenlänge TX | Nanometer | 1480 | 1490 | 1500 |
| Spektralbreite (- 20dB) | Nanometer | 1 | ||
| Seitenmodus-Unterdrückungs-Verhältnis | DB | 30 | ||
| Gestartete Mittelenergie (B+ BOL) | dBm | 2,5 | 5 | |
| Gestartete Mittelenergie (B+ EOL) | dBm | 1,5 | 5 | |
| Gestartete Mittelenergie (TX weg) | dBm | -39 | ||
| Löschungs-Verhältnis | DB | 8,2 | ||
| Optische Rückflussdämpfungs-Toleranz | DB | 15 | ||
| GPON-Übermittler 20km Faser-Streuungs-Strafe |
DB | 1 | ||
| Übermittler-Maske (PRBS223- 1@2.488G) |
Konformes WithITU-TG.984.2 | |||
| Empfänger GPON 1310nm 1.244G | ||||
| Empfangen Sie Wellenlänge | Nanometer | 1290 | 1310 | 1330 |
| Empfindlichkeit (B+ BOL) (PRBS223-1@1.244G, ER=10, BRUSTBEEREN<10- 10=""> |
dBm | -29 | ||
| Empfindlichkeit (B+ EOL) (PRBS223-1@1.244G, ER=10, BRUSTBEEREN<10- 10=""> |
dBm | -28 | ||
| Überlastung (B+) | dBm | -8 | ||
| Empfänger-Einpunktbetrieb-Dynamikwerte | DB | 15 | ||
| SDAssert-Niveau | dBm | -30 | ||
| SDDe-erklären Sie Niveau | dBm | -45 | ||
| Sd-Hysterese | DB | 0,5 | 6 | |
| Parameter | Einheit | Min. | Typisch | Maximum. |
| Elektrische Schnittstellen-Eigenschaften | ||||
| XGSPON&XGPON-Dateneingabe-Schwingen Differenzial/TX |
Millivolt | 120 | 800 | |
| XGSPON&XGPON-Datenausgabe-Schwingen Differenzial/RX |
Millivolt | 400 | 800 | |
| Dateneingabe Schwingen Differenzial/TX GPON | Millivolt | 200 | 1600 | |
| GPON-Datenausgabe-Schwingen Differenzial/RX |
Millivolt | 1200 | 2000 | |
| Daten-differenzialer Widerstand | Ω | 90 | 100 | 110 |
| LVTTL-Ertrag-Hoch | V | 2,4 | Vcc | |
| LVTTL-Ertrag-Tief | V | 0 | 0,4 | |
| LVTTL gab hoch ein | V | 2,0 | Vcc+0.3 | |
| LVTTL gab niedrig ein | V | 0 | 0,8 | |
Mechanisches Zeichnen
