Produktdetails:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Hervorheben: | Transceiver-Modul der Faser-1270nm,60km Faser-Transceiver-Modul,DOM Ethernet Fiber Transceiver |
||

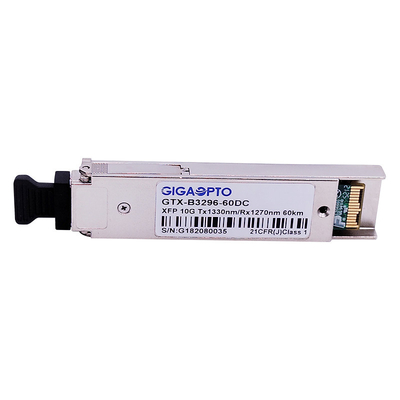

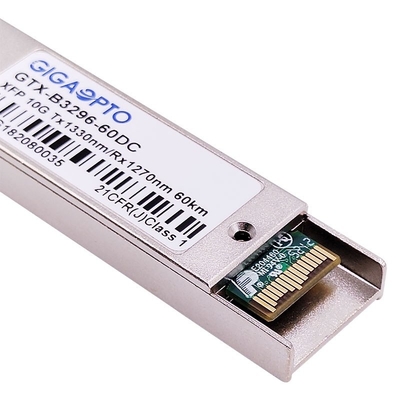

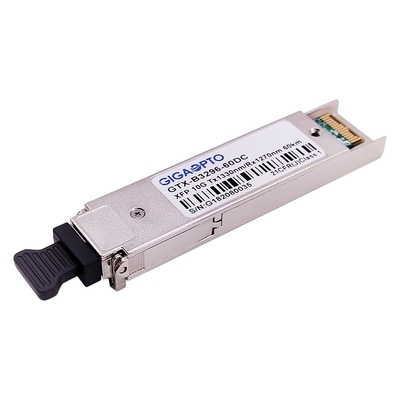

10Gbps XFP Ethernet-Faser-Transceiver-Modul 1330nm/1270nm 60km Verdrahtungshandbuchs ER60 DOM
Beschreibung
Gigaoptos XFP Verdrahtungshandbuch ER60 ist kompatibler XFP (eine 10 Gigabit-kleines Form-Faktor-steckbares Modul) Transceiver Multi-Verkäufer MSAs. Der Übermittlerabschnitt verwendet ein 1330nm DFB, der Empfänger, den Abschnitt einen Empfänger der PIN-Fotodiode 1270nm benutzt, der 60km Getriebe über Einmodenfaser des einzelnen Stranges (G.652 SMF) liefert.
Es stützt optische Diagnosen DDM/DOM, das Diagnoseinformationen über die anwesenden Betriebsbedingungen liefert.
Spezifikation
| Kompatible Marke | Cisco | Teilnummer | GTX-B3296-60DC |
| Verpacken | XFP VERDRAHTUNGSHANDBUCH | Bitgeschwindigkeit (Gbps) | 10,3 Gbps |
| Wellenlänge (TX/RX) | 1330nm/1270nm | Verbindungs-Abstand | 60 |
| Verbindungsstück | Lc-Simplexbetrieb | Medien | Monomodefaser |
| Tx-Teil | DFB | Rx-Teil | APD |
| Durchschnittliche Energie TX | 1 | 5dBm | RX-Empfindlichkeit | < -20dBm=""> |
| Ext. Ratio | > DB 3,5 | Sättigungs-Eingangsleistung | > 0.5dBm |
| Leistungsbilanz (DB) | DB 21 | Betriebstemperatur | 0 zu 70°C/-40 zu 85°C |
| Verlustleistung | < 2W=""> | OEM/ODM | Unterstützung |
| DDM/DOM | Unterstützung (Nichterfüllung) | Garantie | 36 Monate |
| Protokolle | 10G Ethernet, 10G FC, Kanal der Faser-8G, OTU2, STM-64 | ||
Eigenschaften
Anwendungen
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mitte-Wellenlänge | λc | 1320 | 1330 | 1340 | Nanometer | ||
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | ||||
| Durchschnittliche Spitzenleistung | Schellfisch | +1 | +6 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 3,5 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 950 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
| Empfänger | |||||||
| Mitte-Wellenlänge | λc | 1260 | 1270 | 1280 | Nanometer | ||
| Empfänger-Empfindlichkeit | -20 | dBm | 3 | ||||
| Empfänger-Überlastung | -8,0 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -21 | dBm | ||||
| LOS erklären | LOSA | -35 | dBm | ||||
| Los-Hysterese | 0,5 | 4 | DB | ||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 600 | 800 | Millivolt | 2 | |
|
LOS |
Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
Anmerkung 1: Die optische Energie wird in SMF gestartet.
Anmerkung 2: InnerlichWechselstrom-verbunden.
Anmerkung 3: Gemessen mit einer Testseite @9953Mbps PRBS 231-1, BRUSTBEEREN ≤1×10-12.
Mechanische Spezifikationen
