Produktdetails:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| Hervorheben: | Transceiver-Modul der Faser-10Gbps,Transceiver-Modul der Faser-1490nm,DOM Bidirectional Fiber Transceiver |
||

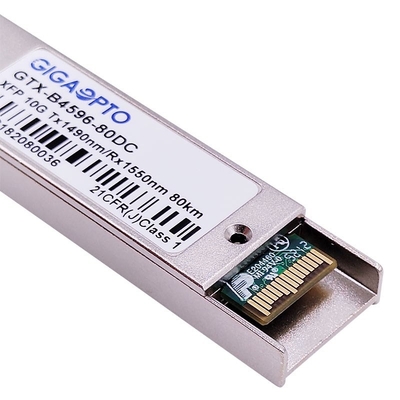

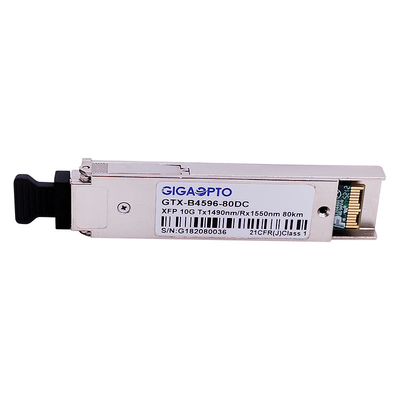

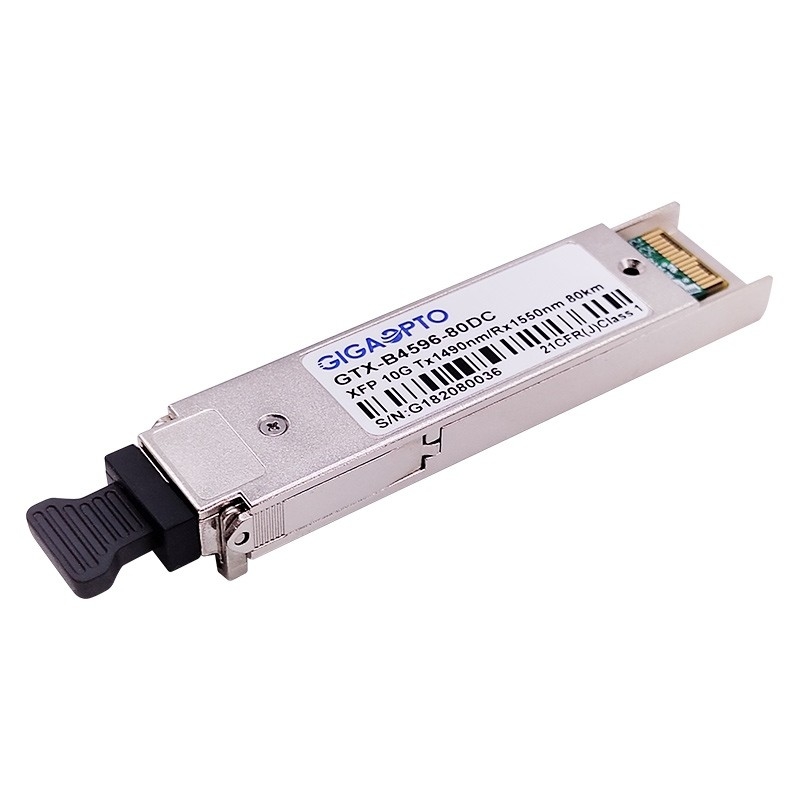

10Gbps ZR Verdrahtungshandbuchs XFP bidirektionale Transceiver-Faser-Modul 1490nm/1550nm 80km DOM
Beschreibung
Dieses Cisco kompatible ZR Verdrahtungshandbuchs XFP ist der kleine Modul-Transceiver der Form-10Gigabit steckbare des Faktor-(XFP) und funktioniert über einzelnem Lichtleiterkabel der Faser-Monomodefaser (SMF). Maximales Getriebe bis 80km über Standeinmodenfaser mit Simplex-LC-Verbindungsstück.
Dieser ZR-Transceiver Verdrahtungshandbuchs XFP benutzt hochwertigen DFB Laser-Übermittler, der an einer nominalen Wellenlänge von 1490nm funktionieren, und einen Fotodetektorempfänger 1550nm APD. Alle Module werden Lasersicherheitsanforderungen der Klasse 1 gerecht.
Digital-Diagnosekontrollfunktionen sind über eine I2C-Schnittstelle, die Echtzeitüberwachung der Transceivertemperatur liefert, gegenwärtige Laser-Neigung, optische Energie verfügbar, empfingen optische Energie- und Transceiverversorgungsspannung.
Das Transceivermodul Verdrahtungshandbuchs XFP ER stimmt mit XFP MSA Rev 4,5 Spezifikationen, 10 Gigabit Ethernet-Spezifikationen (10GBASE-ZR/ZW pro IEEE 802.3ae) und Kanal der Faser-10G überein.
Dieser ZR-Transceiver Verdrahtungshandbuchs XFP ist CE/RoHS bestätigte.
Spezifikation
| Einzelteil-Name | ZR VERDRAHTUNGSHANDBUCHS XFP | Teilnummer | GTX-B4596-80DC |
| Paket | XFP | Max Bit Rate (Gbps) | 11.3Gbps |
| Wellenlänge (TX/RX) | 1490nm/1550nm | Reichweite | 80km @ G.652 |
| Verbindungsstück | Lc-Simplexbetrieb | Kabel-Art | Einmodenfaser |
| Übermittler | DFB BiDi | Empfänger | APD |
| Durchschnittliche Energie TX | 0 | 5dBm | RX-Empfindlichkeit | < -24dBm=""> |
| Ext. Ratio | > DB 6,0 | Empfänger-Überlastung | > -6dBm |
| Optisches Budget (DB) | 24 DB | Betriebstemperatur | 0 zu 70°C/-40 zu 85°C |
| Verlustleistung | < 3=""> | OEM/ODM | Unterstützung |
| DDM/DOM | Unterstützung (Nichterfüllung) | Garantie | 3 Jahre |
| Protokolle | 10G Ethernet, 10G FC, Kanal der Faser-8G, OTU2, STM-64 | ||
Eigenschaften
Anwendungen
Elektrische und optische Eigenschaften
| Parameter | Symbol | Min. | Art. | Maximal | Einheit | Anmerkungen |
| Leistungsaufnahme | P | 3,5 | W | 1 | ||
| Versorgung gegenwärtig | Icc | 1000 | MA | |||
|
Übermittler |
||||||
| Unsymmetrische Eingangsspannungs-Toleranz |
Vcc |
-0,3 |
4,0 |
V |
||
| Differenziales Eingangsspannungs-Schwingen | Vin, pp. | 120 | 820 | mVpp | ||
| Differenziale Eingangsimpedanz | Zin | 85 | 100 | 115 | Ohm | 2 |
| Übertragen Sie Sperrung, Zeit zu erklären | 10 | wir | ||||
| Übertragen Sie Sperrungs-Spannung | Vdis | Vcc-1.3 | Vcc | V | 3 | |
|
Übertragen Sie, Spannung zu ermöglichen |
Ven |
V |
V +0,8 |
V |
||
|
Empfänger |
||||||
| Differenziales Ausgangsspannungs-Schwingen | Vout, pp. | 300 | 650 | 850 | mVpp | |
| Differenziale Ausgangsimpedanz | Zout | 80 | 100 | 120 | Ohm | 4 |
| Datenausgabeaufstieg/Abfallzeit | Tr/Tf | 40 | ps | 5 | ||
| LOS erklären Spannung | VlosH | Vcc-1.3 | Vcc | V | 6 | |
|
LOS De-erklären Spannung |
VlosL |
V |
V +0,8 |
V |
6 |
|
| Stromversorgungs-Ablehnung | PSR | 7 | ||||
|
Parameter |
Symbol |
Min. |
Typisch |
Maximal |
Einheit |
Anmerkungen |
| Übermittler | ||||||
|
Mittelwellenlänge |
λC |
1480 | 1490 | 1500 | Nanometer | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | Nanometer | GTX-B5496-80DC | ||
|
Optische Spektralbreite |
∆λ |
1 |
Nanometer |
|||
| Seitenmodus-Unterdrückungs-Verhältnis |
SMSR |
30 |
DB |
|||
|
Durchschnittliche optische Energie |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
Optisches Löschungs-Verhältnis |
ER |
6,0 |
DB |
|||
| Durchschnittliche gestartete Energie (Laser weg) |
Poff |
-30 |
dBm |
|||
| Übermittler-Augen-Maske | Konform mit IEEE802.3ae | |||||
| Empfänger | ||||||
|
Mittelwellenlänge |
λC |
1540 | 1550 | 1560 | Nanometer | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | Nanometer | GTX-B5496-80DC | ||
| Empfänger-Empfindlichkeit (durchschnittliche Energie) |
Senator. |
-24 |
dBm |
2 |
||
| Eingegebene Sättigungs-Energie (Überlastung) |
Psat |
-6 |
dBm |
|||
| LOS erklären | LOSA | -38 | dBm | |||
| LOS De-erklären | LOSD | -26 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | 6 | DB | ||
