Produktdetails:
|
| Produkt-Name: | 12G-SDI CWDM SFP+ | Datenrate: | 12g |
|---|---|---|---|
| Wellenlänge: | 1270~1450nm CWDM | Verbindungsstück: | Duplex LC |
| Abstand: | 20km | Garantie: | 3-jährig |
| Schlüsselwörter 1: | 12G UHD-SDI CWDM SFP+ | Schlüsselwörter 2: | optischer Transceiver Videos SFP+ 12G CWDM |
| Hervorheben: | optischer Videotransceiver 12G SDI,optischer Videotransceiver 1450nm,Optischer Transceiver CWDM |
||

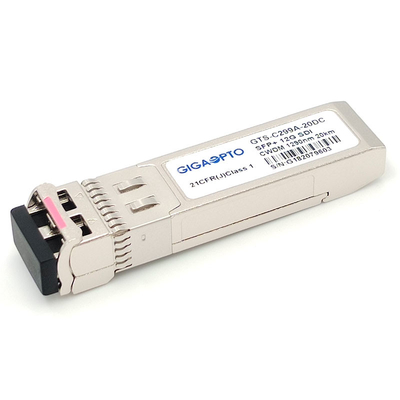

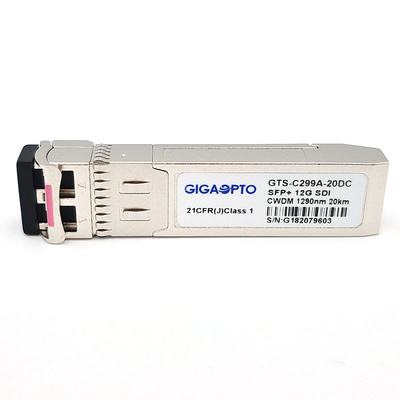

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF Doppel-LC MSA
Funktionsbeschreibung
| Produkt-Name | 12G-SDI CWDM SFP | Datenrate | 0.27~11.88Gbps |
| Modul-Art | Transceiver | MSA/Non-MSA | MSA |
| Form-Faktor | SFP+ | Temperatur | 0 zu 70°C (32 zu 158°F) |
| Wellenlänge | CWDM (1270~1450) Nanometer | Max Distance | 20km |
| Verbindungsstück | Duplex LC | Medien | Monomodefaser |
| Laser-Art | DFB CWDM | PD-Art | PIN |
| Versorgungs-Spannung | 3.3V | Versorgung gegenwärtig | 300mA (maximal) |
| TX-Energie | -1 | 2dBm | Empfindlichkeit @11.88Gbps | < -11dB=""> |
| Macht-Budget | 13dB | Empfindlichkeit @ 5.94Gbps | < -13dB=""> |
| Leistungsaufnahme | ≤1.0W | Empfindlichkeit @ 2.97Gbps | < -15dB=""> |
| ER. | >3.5dB | Empfänger-Überlastung | > 1.0dBm |
| OEM/ODM | Gestützt | Garantie | 3 Jahre |
| Protokolle | SMPTE St. 2082-1 (12G UHD-SDI), St. 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) und St. 259 (SD-SDI). | ||
Produkt-Beschreibung 12G-SDI CWDM SFP+ 1270nm~1450nm der Transceiver-Reihe
Gigaoptos GTS-Cxx9A-10DC Reihe ist entworfenes/optische digitale serienmäßigsignale, zu empfangen zu übertragen des Monomode--Transceivers Modul, wie in SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M und DVB-ASI definiert. Sie stützt sich bis zu 11.8Gbps und ist speziell entworfen, die pathologischen Muster für HD-SDI, 3G-SDI, 6G-SDI und 12G-SDI zu übertragen. Maximale Verbindungsreichweite bis 20km über Monomodefaser (SMF) über CWDM-Wellenlänge ab 1270 Nanometer zum Kanal 1450nm.
Der Transceiver schließt drei Abschnitte ein: ein DFB Laser, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA), Reclocker und ein MCU-Prüfer. Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA), es ist- mit dem Verbindungsstück SFP+ 20 Stiftkonform, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über ein I2C verfügbar.
Eigenschaften
Einrichtungs-Informationen

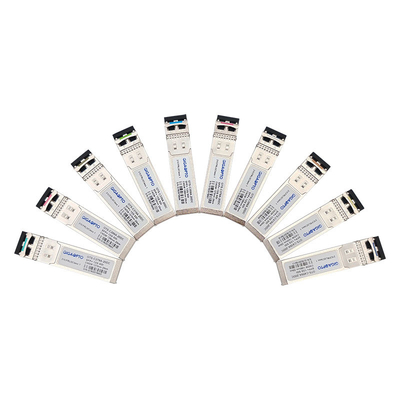

| Teilnummer | Beschreibung | CWDM-Kanal | Max Reach |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1270nm | 20km |
| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Doppel-LC MSA | 1450nm | 20km |
Anwendung
PIN Definition
